Anleitung Türstationen a / b Serie 20 / 30 / 40 / 50 / 20-0028A/-0028B

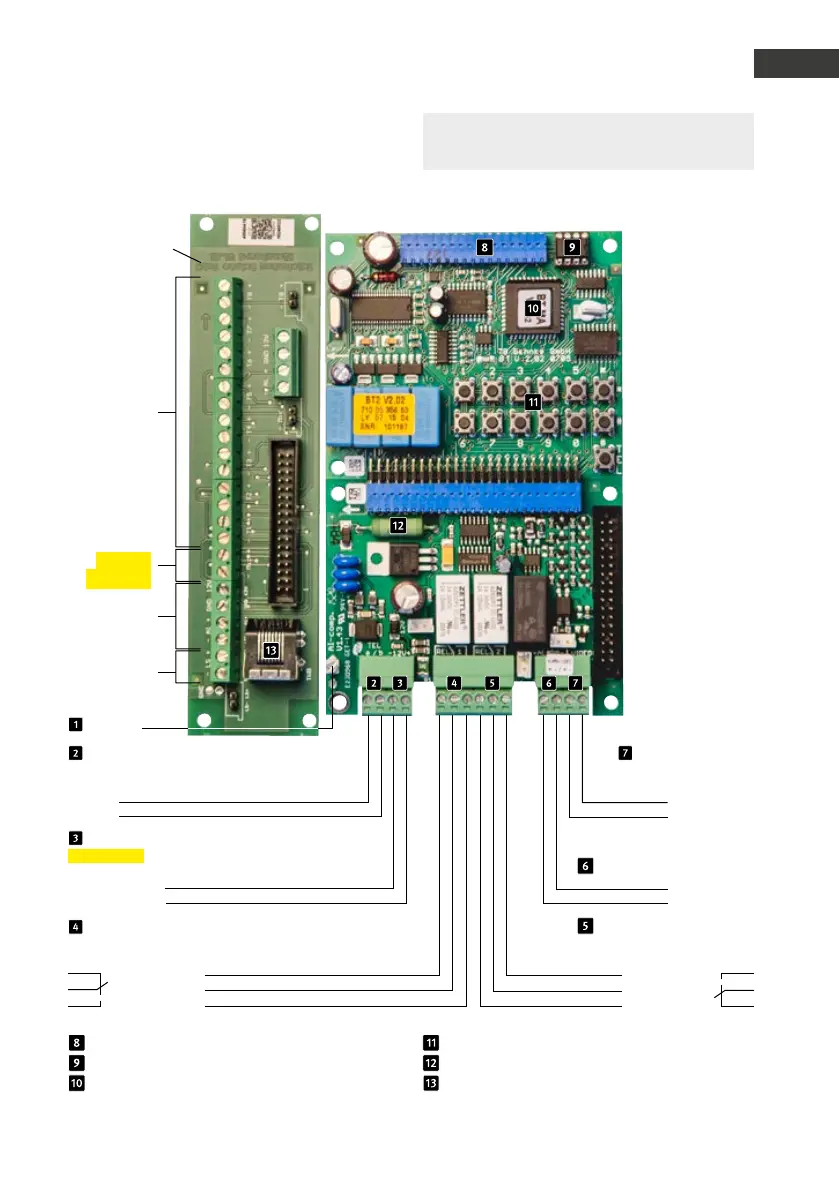

Anschluss
D
15www.beh nke-online.de
Hinweis: Weitere Konfigurationsschritte
finden Sie ab Seite 26.
6 - 24 V =
Alarmeingang
–
+
Relais 2
Relaisschaltleistung: max. 60 VA
24 W 0,5 A 120 V~ oder 1A 24V=
Arbeitskontakt
Steuerkontakt
Ruhekontakt
Universalelektronik 20-0005
Anschluss für Zusatzplatinen
EEprom
Masterprozessor
Subplatine *
Passendes
Installations-
material zur
Adaption von Laut-
sprecher, Mikrofon
und Tasten
an der Tür:
Abzweigbox 20-9251
Klemmen
Taster 1 bis 8
pot. freie Tasten,
max. 25 m
Leitungslänge
(s. Seite 4)
(Konfigurations-
schritte 21 bis 28)
Mikrofon
(Polarität
beachten!)
nicht belegt
Lautsprecher
Interne Konfigurationstastatur
Heizwiderstand
Anschlussbuchse für Tastwahlblock max.
25 m Anschlussleitung 20-9308 (3 m)
Erde
Telefonleitung
Analoger Hauptsanschluss oder
Nebenstelle einer Telefonanlage
a-Ader
b-Ader
12 - 15 V =
Zusatzversorgung
potentialfreie Spannung
z. B. von Behnke Steckernetzteil
–
+
Relais 1
Relaisschaltleistung: max. 60 VA 24 W
0,5 A 120 V~ oder 1A 24V=
Ruhekontakt
Steuerkontakt
Arbeitskontakt
Videoausgang
nur beschaltet mit einem
Modul mit Kamera
Videosignal
Video-Masse
