Notice adaptateur réseau sécurisé / adaptateur portier sécurisé
Montage
F
Boîtier électronique
Boîtier modulaire
Raccordement du fil de connexion du câble
plat avec les modules intégrés (haut-parleurs,
microphones, touches, etc.)
T
T
T
T1
T2
T3

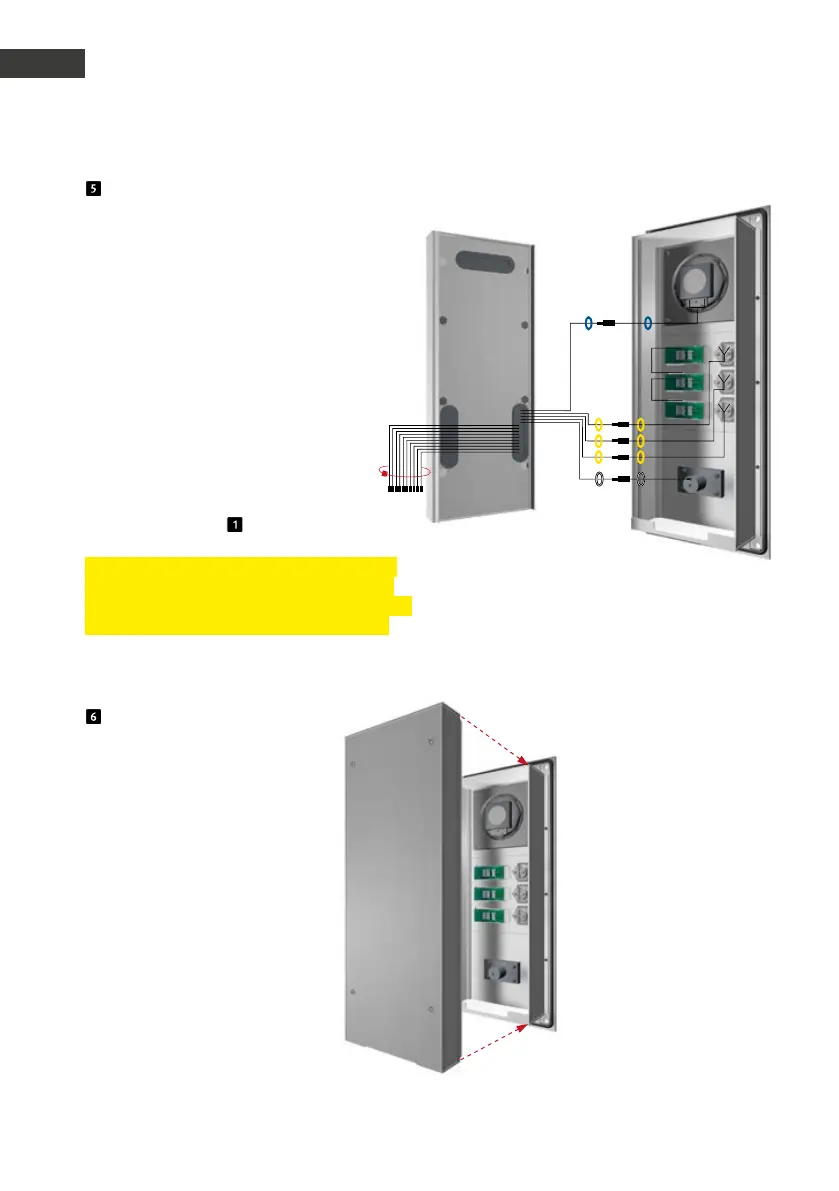

Affectation des connecteurs, câblage
Série 20, 30, 50 :
HP (bleu)
▸
Haut-parleur
Mic (blanc)
▸
microphone
T1 à T8
(jaune)
▸ touches 1 à 8
Connecteur à 12 broches
▸
clavier
Contact HPI (blanc)
▸
champ d'inscription
(cf. également point )
Remarque: connectez les composants dispo-
nibles avec le câble plat. Attachez les câbles
dont vous n'avez pas besoin avec un câble plat
(les connecteurs sont à orienter vers le bas).
Encliquetez à nouveau le boî-
tier de l'électronique sur le boîtier
des modules.
