Notice adaptateur réseau sécurisé / adaptateur portier sécurisé

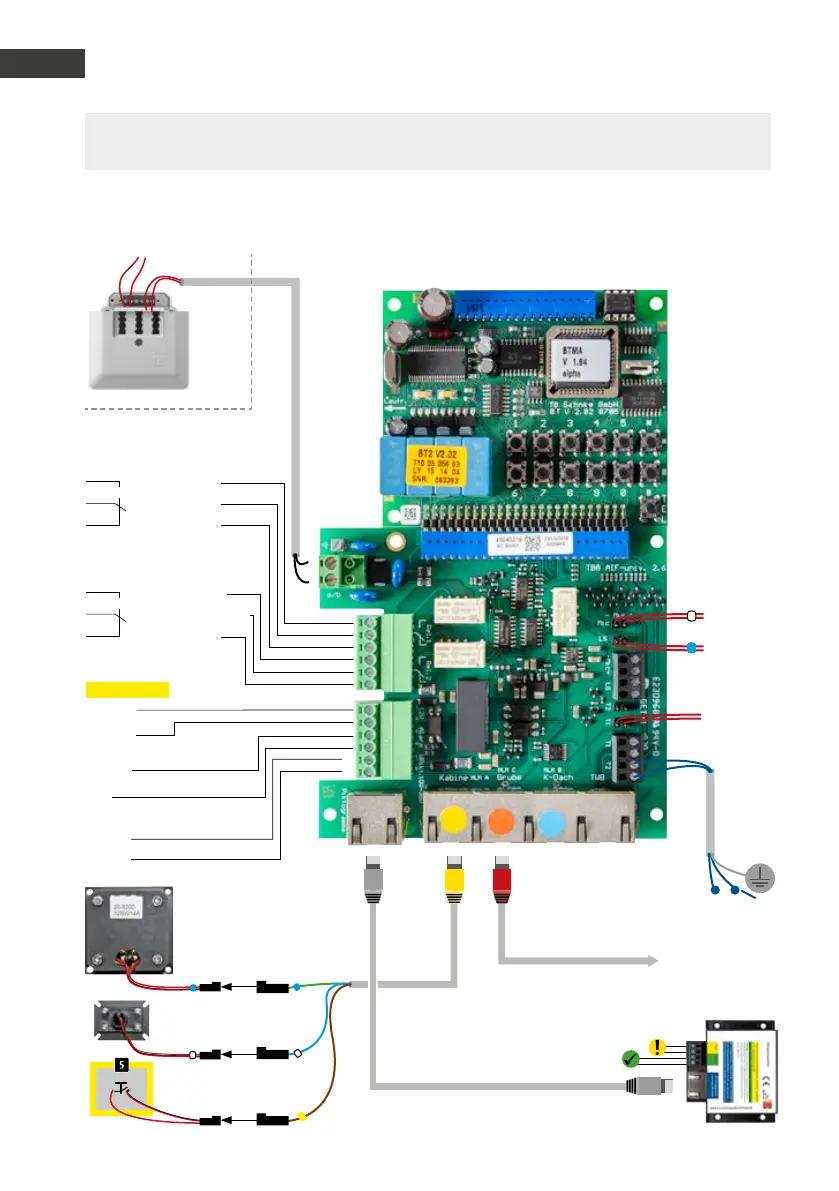

Raccordement
F
Poste d'appel d'urgence ascenseur 20-0028B (à partir de la version BT MA 1.64 du firmware, à
partir du 2ème trimestre 2019)
Remarque: Veuillez comparer vos cartes de connexion de l'appareil livré / Rep-Kit avec les
cartes de connexion sur la photo. Vous trouverez d'autres menus configuration à la page 118.
6 - 24 V =
Entrée alarme
–
+
Relais 1
Puissance de commutation du relais:
60 VA/24 W max. 0,5 A 120 V~ ou 1A 24V=
Relais 2
Puissance de commutation du
relais:60 VA/24 W max.: 24 W 0,5
A 120 V~ ou 1A 24V=
Contact de travail
Contact de commande
Contact repos
Contact de travail
Contact de commande
Contact repos
12 V - 15 V=
Alimentation supplé-
mentaire Tension
à potentiel isolé par ex. bloc
d'alimentation prise Behnke
–
+
Alternative : Plaque de rue
avec pictogramme 22-9416
Vers le poste externe
sous la cabine 20-9230
Cordon patch rouge
20-9302
Cordon patch jaune
20-9309
venant s’ajouter aux pictogrammes
fournis par le client.
Attention : données techniques de l'appareil
respectez les pictogrammes sur place
Distance entre le haut-
parleur et le microphone
min. 15 cm
Microphone intégré
20-9204
Touche d'appel d'urgence
dans la cabine
Vers la touche
dans le couvercle
T1
Vers haut-parleur
dans le couvercle
Vers le microphone
dans le couvercle
Alternative à T2*
Blndage
Connexion principale analogique, extension analogique d'une
installation téléphonique ou d'une passerelle GSM
Commande par
pictogramme
10 - 35 V =
–
+
Câble porteur
Cordon patch gris
20-9329
Câble patch cat 5 max. 10 m
T
