Anleitung Türstationen a / b Serie 20 / 30 / 40 / 50 / 20-0028A/-0028B
Anschluss
D
19www.behnke- online.de
T
TTT
*

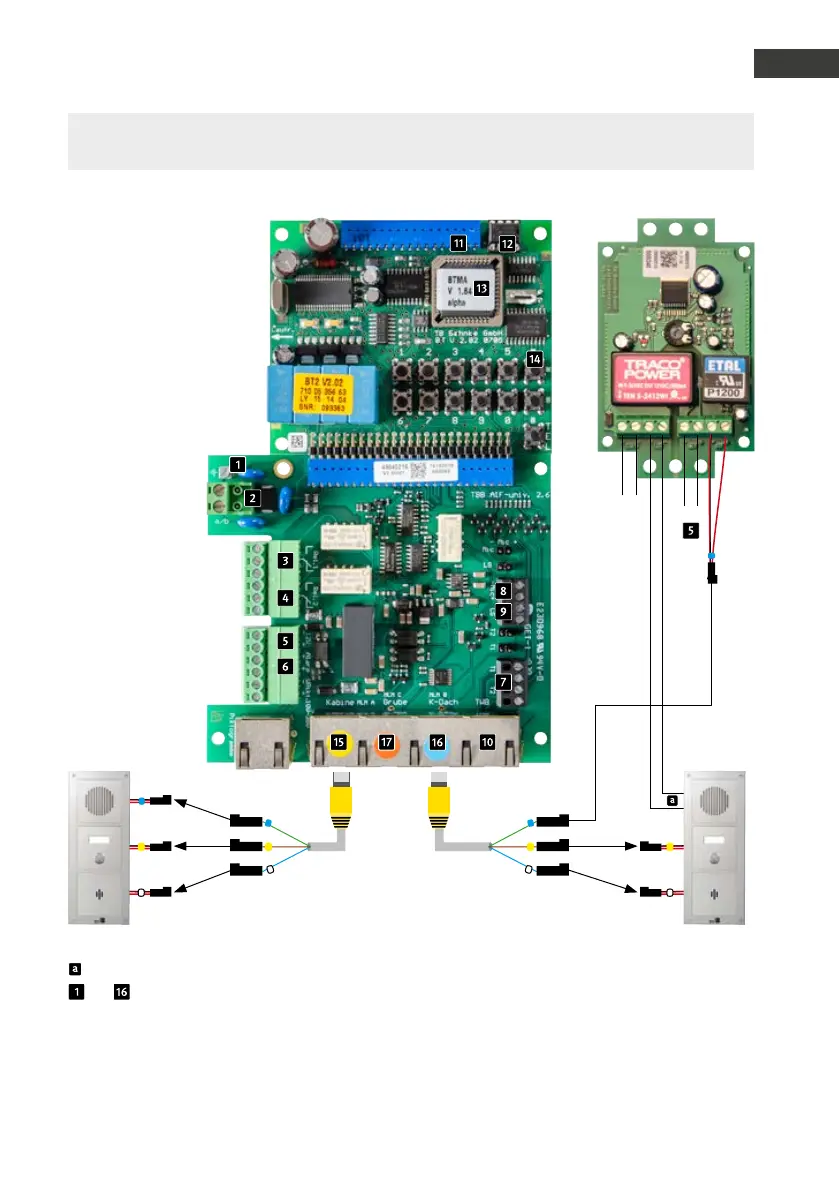

Hinweis: Bitte vergleichen Sie ihre Anschlussplatinen des gelieferten Gerätes/Rep-Kit mit den
Anschlussplatinen auf dem Foto. Weitere Konfigurationsschritte finden Sie ab Seite 26.
Zusatz-
versorgung*
zu
Lautsprecher zu LS+ / - auf ZV
bis siehe Universalelektronik
20-0006 / 20-0018 / 20-0026 auf S. 17
Hinweis: Bitte beachten Sie die Angaben zu
Leitungslängen auf Seite 4!
Universalelektronik 20-0048 (ab 1. Quartal 2019)
LKWPKW
Konfiguration der Rufnummern
Gelb: Konfigurationsschritt 22
Blau: Konfigurationsschritt 23
*Passendes Installationsmaterial zur Adaption von Lautsprecher, Mikrofon und Tasten an der Tür: Abzweigbox 20-9208 alternativ
Patchkabel 20-9309
**potentialfreie Spannung z. B. von Behnke Steckernetzteil
Achtung: Polarität beachten
