20 www.behnke-online.de
Anleitung Türstationen a / b Serie 20 / 30 / 40 / 50 / 20-0028A/-0028B

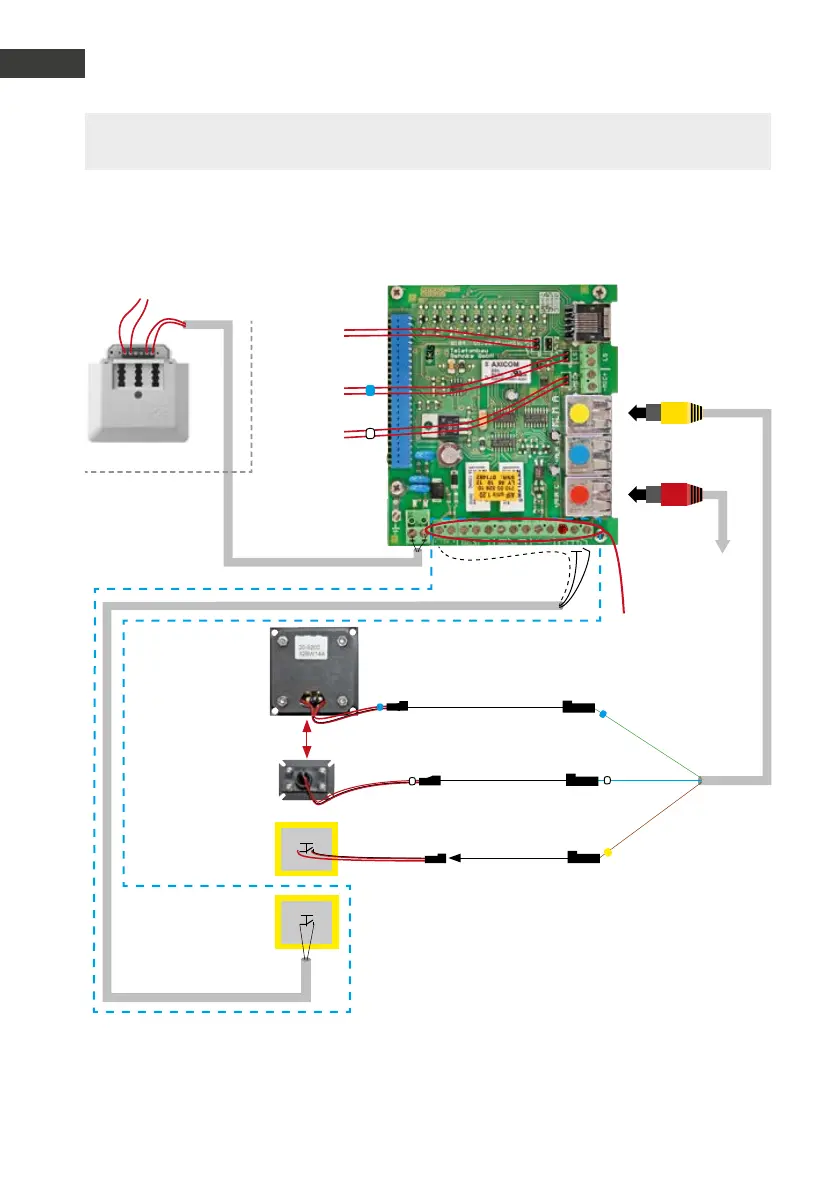

Anschluss
D
Abstand zw. Lautsprecher
und Mikrofon min. 15 cm
!
Einbaulautsprecher
20-9200 bis 20-9202
Zur Außensprech-
stelle unter der
Kabine 20-9230
Belegung der
Klemmreihe siehe
auch Seite 16
Patchkabel rot
20-9302
Patchkabel gelb
20-9309
Zur Taste
im Deckel
T1
Zum Lautsprecher
im Deckel
Zum Mikrofon
im Deckel
Hängekabel
Einbaumikrofon
20-9204
Notruftaste
in der Kabine
Alternativ:
Notruftaste (T2) in
der Kabine direkt an
Aufzugnotruftelefon
über abgeschirmtes
Kabel
Alternativ
Standard
Notruftaste
- Muss potentialfrei sein
- Normal konfigurierter Schließer (Auslieferungszustand)
- Optionaler Öffner (Konfigurationsschritt 970)
Alternative für potentialbehaftete Taste (ab 1.40):
- Gemäß Polarität Taste mit 6 – 24V am Alarmeingang anschließen
- Konfigurationsschritt 17 auf Wert 6 stellen (Auslösen wie T2)
Achtung: wird die Taste über den Schaltschrank angeschlossen, muss ein
Zwischenrelais im Notruftelefon eingesetzt werden.
T
T2
Schirm des Kabels
(Masse)
Analoger Hauptanschluss, analoge Nebenstelle einer Telefon-
anlage oder GSM-Gateway
Aufzugnotrufsprechstelle 20-0028A (bis Firmwarestand BT MA 1.63, ausgeliefert bis 3. Quartal 2018)
Hinweis: Bitte vergleichen Sie ihre Anschlussplatinen des gelieferten Gerätes/Rep-Kit mit den
Anschlussplatinen auf dem Foto. Weitere Konfigurationsschritte finden Sie ab Seite 26.
