Anleitung Türstationen a / b Serie 20 / 30 / 40 / 50 / 20-0028A/-0028B

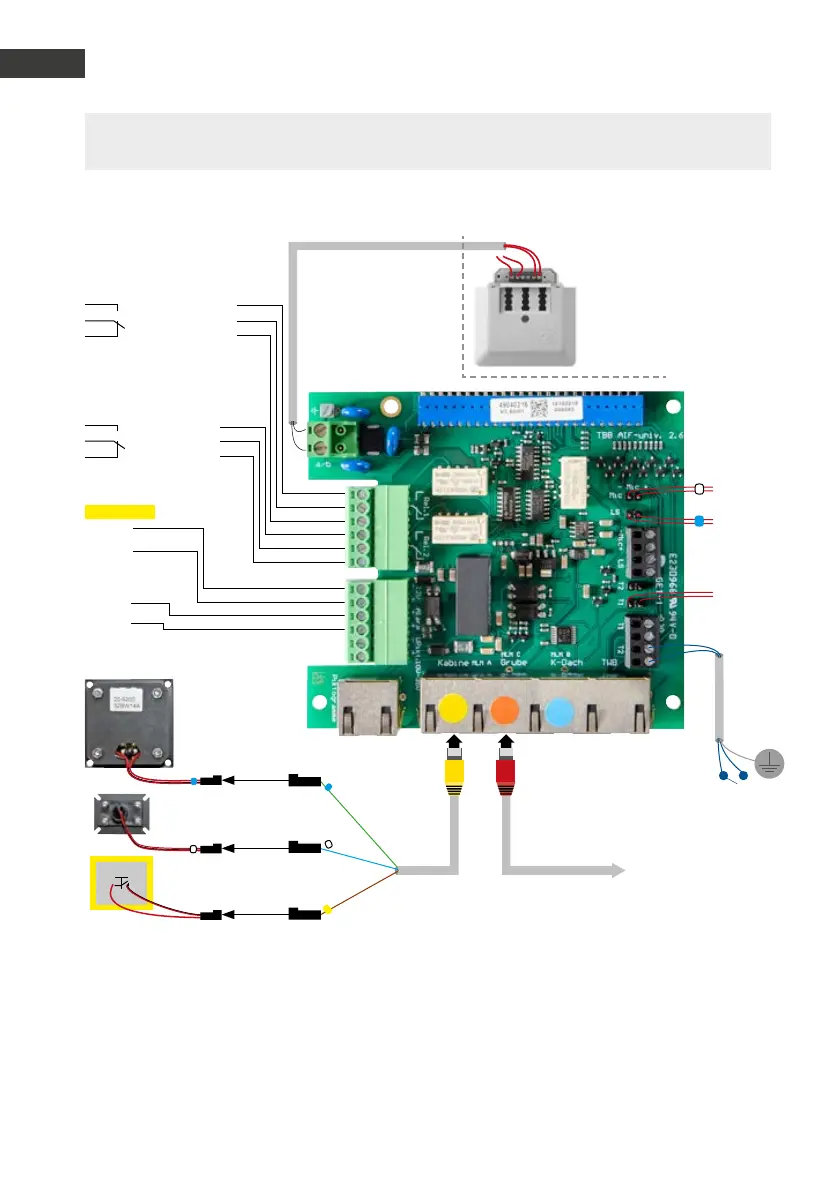

Anschluss
D
22 www.beh nke-online.de
Zusatzversorgung
potentialfreie Spannung
Aufzugnotrufsprechstelle 20-0028A (bis Firmwarestand BT MA 1.63, ausgeliefert bis 2. Quartal 2019 )
6 - 24 V =
Alarmeingang
–
+
Relais 1
Relaisschaltleistung:
max. 60 VA 24 W 0,5 A 120 V~
oder 1A 24V=
Relais 2
Relaisschaltleistung:
max. 60 VA 24 W 0,5 A 120 V~
oder 1A 24V=
Arbeitskontakt
Arbeitskontakt
Steuerkontakt
Steuerkontakt
Ruhekontakt
Ruhekontakt
12 V - 15 V=
–
+
Bei diesem Gerät ungenutzt
Hinweis: Bitte vergleichen Sie ihre Anschlussplatinen des gelieferten Gerätes/Rep-Kit mit den
Anschlussplatinen auf dem Foto. Weitere Konfigurationsschritte finden Sie ab Seite 26.
{
Notruftaste
- Muss potentialfrei sein
- Normal konfigurierter Schließer (Auslieferungszustand)
- Optionaler Öffner (Konfigurationsschritt 970)
Alternative für potentialbehaftete Taste (ab 1.40):
- Gemäß Polarität Taste mit 6 – 24V am Alarmeingang anschließen
- Konfigurationsschritt 17 auf Wert 6 stellen (Auslösen wie T2)
Achtung: wird die Taste über den Schaltschrank ange schlossen, muss ein Zwischenrelais im Notruftelefon eingesetzt werden.
Analoger Hauptanschluss,
analoge Nebenstelle einer Telefon-
anlage oder GSM-Gateway
*Verbindungsstecker
zur Basiselektronik (für
den Betrieb notwendig)
Hängekabel
Zur Taste
im Deckel
T1
Zum Lautsprecher
im Deckel
Zum Mikrofon
im Deckel
Alternative zu T2*
Schirm
Zur Außensprechstelle
unter der Kabine 20-9230A
Patchkabel rot 20-9302 Patchkabel gelb 20-9309
Abstand zw.
Lautsprecher und
Mikrofon min. 15 cm
Einbaulautsprecher
20-9200 bis 20-9202
Einbaumikrofon
20-9204
Notruaste in
der Kabine
T
!
*
