ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип MT41 MT47 MT57Тип MT41 MT47 MT57
Номер заказа 12860V1 12862V1 12863V1
Вход видео частотный диапазон 20 Hz - 6 MHz
уровень/импеданс 1 V ± 0.1 V/75 Ω
Вход аудио частотный диапазон 20 Hz - 15 kHz
пределы регулировки 0 ÷ 7 dB ± 6 dB с шагом 2 dB
уровень/импеданс/девиация* 2x775 mV RMS/10 kΩ/50 kHz* 2x775 mV RMS/10 kΩ/50 kHz**
Выход РЧ уровень (типовой)/импеданс 90 dBµV/75 Ω 85 dBµV/75 Ω
пределы регулировки 0 ÷ -20 dB
выходные каналы с
G/K/I/L/M/N/Australia B/G/D/K/H//I/L/M/N/Australia
соответствии с каналами стандартов
частотный диапазон 470-862 MHz 45-84 MHz, 170-300 MHz; 470-862 MHz
Частота звуковой поднесущей 4.5 MHz, 5.5 MHz, 6.0 MHz, 6.5 MHz B/G/Australia stereo A2***
Плавная регулировка частоты
±2.25 MHz макс. с шагом 0.25 MHz
сигнала несущей видео
Проходные потери суммирования РЧ 2.5 dB
Полоса частот суммирования РЧ сигнала 45-862 MHz
Неравномерность АЧХ в полосе видео ± 1 dB
Отношение A/V 12/16 dB
Глубина амплитудной модуляции, типичная 81 %
Отношение сигнал/шум, взвешенный ≥ 55 dB
Предельные значения напряжения питания,
198-250 V~ 50/60 Hz 3 W 198-250 V~ 50/60 Hz 4 W
потребляемая мощность
Диапазон рабочих температур -10
o
÷ + 50
o
C +0
o
÷ + 50
o
C
Габариты/Вес (в упаковке) 133x73x39 mm/0.36 kg
* возможна установка стандартной девиации ± 50 kHz несущей звука при входном уровне от 340 mV до 775 mV на обеих аудио входах
** возможна установка стандартной девиации ± 50 kHz несущей звука при входном уровне от 388 mV до 1545 mV RMS на обеих аудио входах
*** вторая частота звуковой поднесущей 5.742 MHz
переключается программным путем
pr.
pr.
pr.
pr.
pr.
pr.
pr.

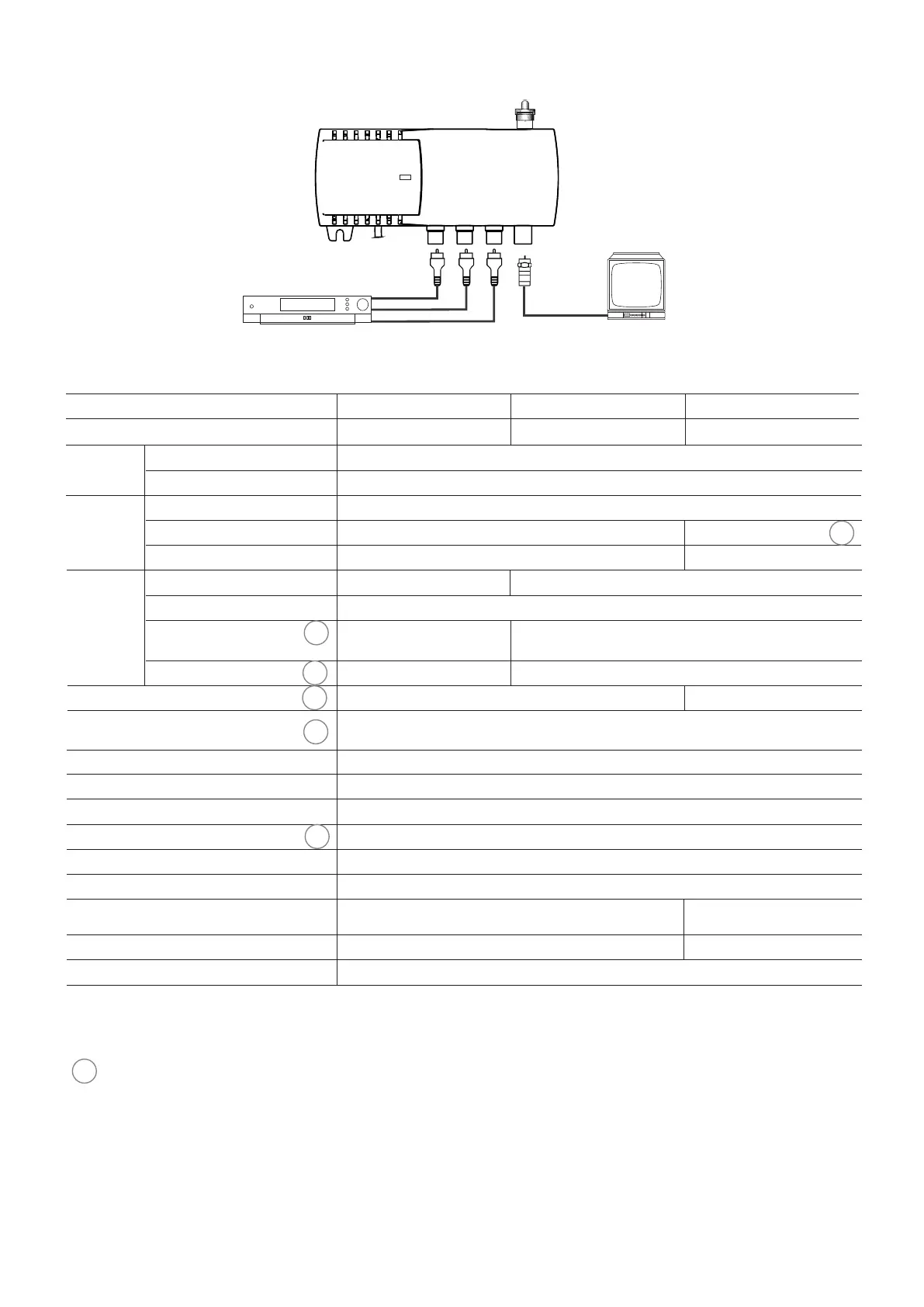

ПРИМЕР ПОДСОЕДИНЕНИЯ УСТРОЙСТВ
VIDEO
AUDIO R
RF OUT
R=75 W
AUDIO L
