ВНЕШНИЙ ВИД И ОРГАНЫ УПРАВЛЕНИЯ
1 - AUDIO L - вход модулирующего звукового сигнала левого канала (тип разъема RCA)
2 - AUDIO R - вход модулирующего звукового сигнала правого канала (тип разъема RCA)
3 - VIDEO - вход модулирующего видео сигнала (тип разъема RCA)
4 - RF OUT - разъем выходного РЧ сигнала модулятора (F типа)
5 - RF IN - разъем входного РЧ сигнала модулятора (F типа)
6 - RF OUT - регулятор выходного сигнала уровня РЧ
7 - двухразрядный индикатор
8 - индикатор напряжения питания
9 - отвертка
10 - шнур питания
11 - AUDIO - регулятор девиации поднесущей звука (только для MT41, MT47)
12 - верхняя крышка (открывается рукой)

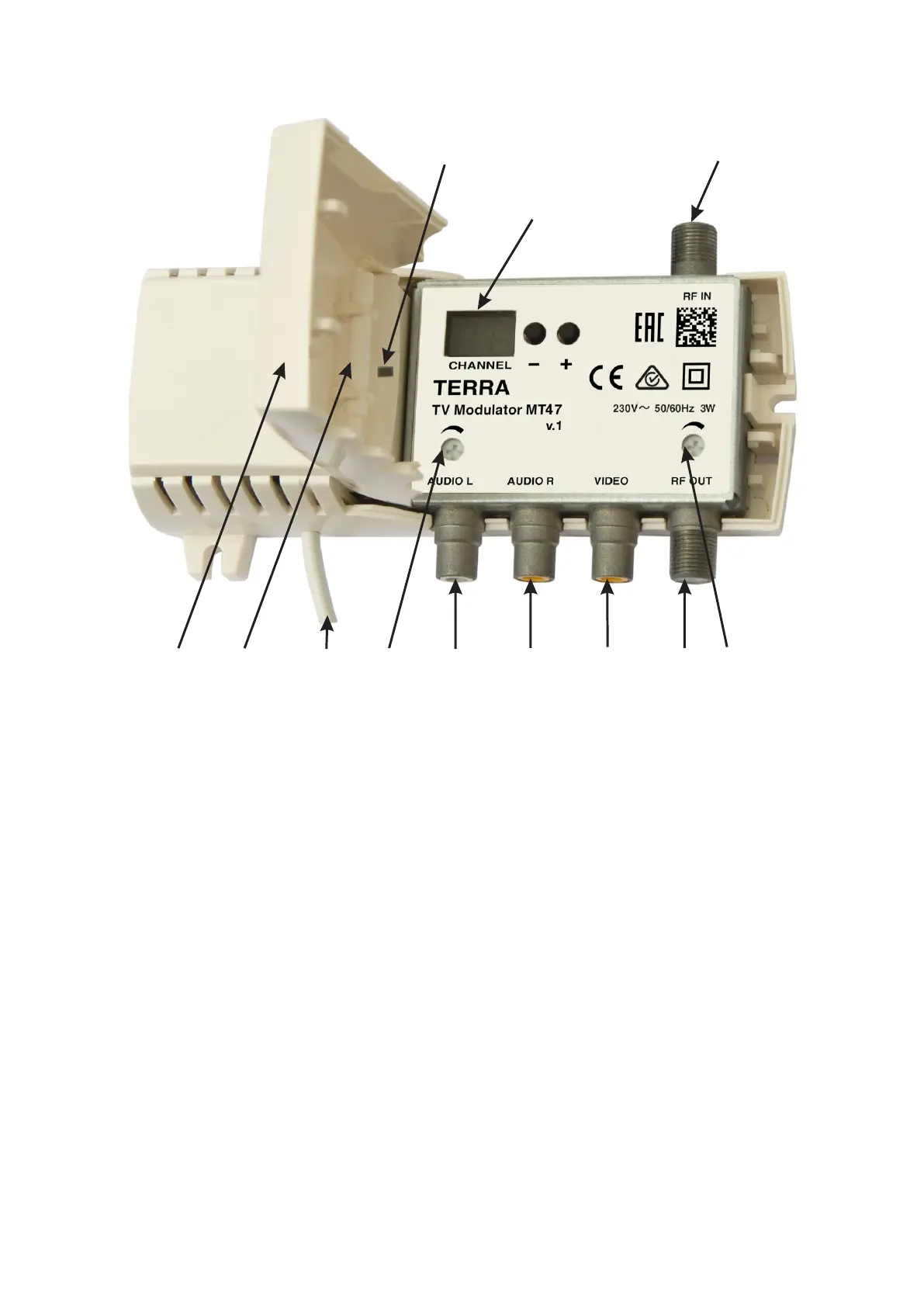

Рис.1 Внешний вид модулятора
6
7
8
3 41 2
9
10
5
11
12
2
