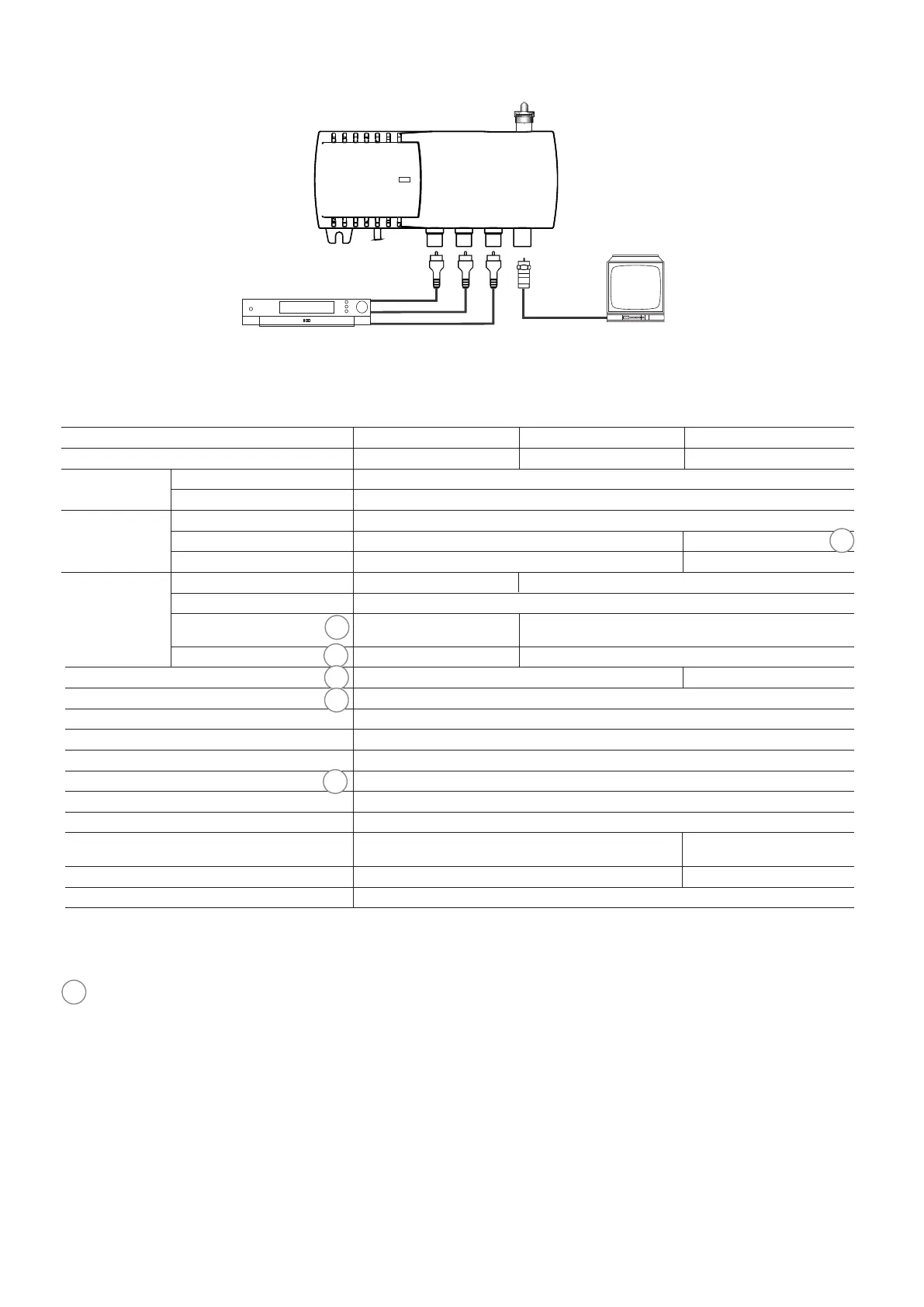

ESEMPIO DI COLLEGAMENTO TRA APPARATI ASSOCIATI
VIDEO
AUDIO R
RF OUT
R=75 W
AUDIO L
CARATTERISTICHE TECNICHE
Tipo MT41 MT47 MT57
Codice 12860V1 12862V1 12863V1
In. Video frequenze range 20 Hz - 6 MHz
livello/impedenza 1 V ± 0.1 V/75 Ω
Audio in. frequenze range 20 Hz - 15 kHz
regolazione livello 0 ÷ 7 dB ± 6 dB can passo 2 dB
livello/impedenza/deviazione* 2x775 mV RMS/10 kΩ/50 kHz* 2x775 mV RMS/10 kΩ/50 kHz**
Uscita RF livello (typical)/impedenza 90 dBµV/75 Ω 85 dBµV/75 Ω
regolazione livello 0 ÷ -20 dB
canali di uscita
G/K/I/L/M/N/Australia
B/G/D/K/H/I/L/M/N/Australia
(a seconda delle tabelle)
range frequenze 470-862 MHz 45-84 MHz, 170-300 MHz, 470-862 MHz
Frequenza sottoportante audio 4.5 MHz, 5.5 MHz, 6.0 MHz, 6.5 MHz B/G/Australia stereo A2***
Regolazione fine della portante video ±2.25 MHz max. by 0.25 MHz step
Perdita di inserzione 2.5 dB
Range frequenza mix 45-862 MHz
Risposta in frequenza video ± 1 dB
Rapporto A/V 12/16 dB
Profondità modulazione tipica 81 %
Rapporto S/N pesato ≥ 55 dB
Valori limite di tensione di alimentazione,
198-250 V~ 50/60 Hz 3 W 198-250 V~ 50/60 Hz 4 W
consumo in potenza
Temperatura di esercizio -10
o
÷ + 50
o
C +0
o
÷ + 50
o
C
Dimensioni/Peso (con imballo) 133x73x39 mm/0.36 kg
* possibilità di impostare la deviazione standard a ±50 kHz della portante audio con livello di ingresso 340 mV÷775 mV in entrambi gli ingressi
** possibilità di impostare la deviazione standard a ±50 kHz della portante audio con livello di ingresso 388 mV÷1545 mV RMS in entrambi gli ingressi
*** frequenza seconda sottoportante audio: 5.742 MHz
programmabile
pr.
pr.
pr.
pr.
pr.
pr.
pr.
4
