VISUALIZZAZIONE PRODOTTO E CONTROLLI OPERATIVI
6
7
8
3 41 2
9
10
5
11
12
1 - AUDIO L - connettore di ingresso per audio, canale sinistro(RCA)
2 - AUDIO R - connettore di ingresso per audio, canale destro (RCA)
3 - VIDEO - connettore di ingresso segnale video (RCA)
4 - RF OUT - connettore di uscita segnale RF (F)
5 - RF IN - connettore di ingresso segnale RF (F)
6 - RF OUT - regolatore livello di uscita RF
7 - display a 2 cifre LED
8 - indicatore di alimentazione
9 - cacciavite (in dotazione)
10 - cavo di alimentazione
11 - AUDIO - regolatore deviazione della sottoportante audio (solo per MT41, MT47)
12 - coperchio esterno (aprire con le mani)

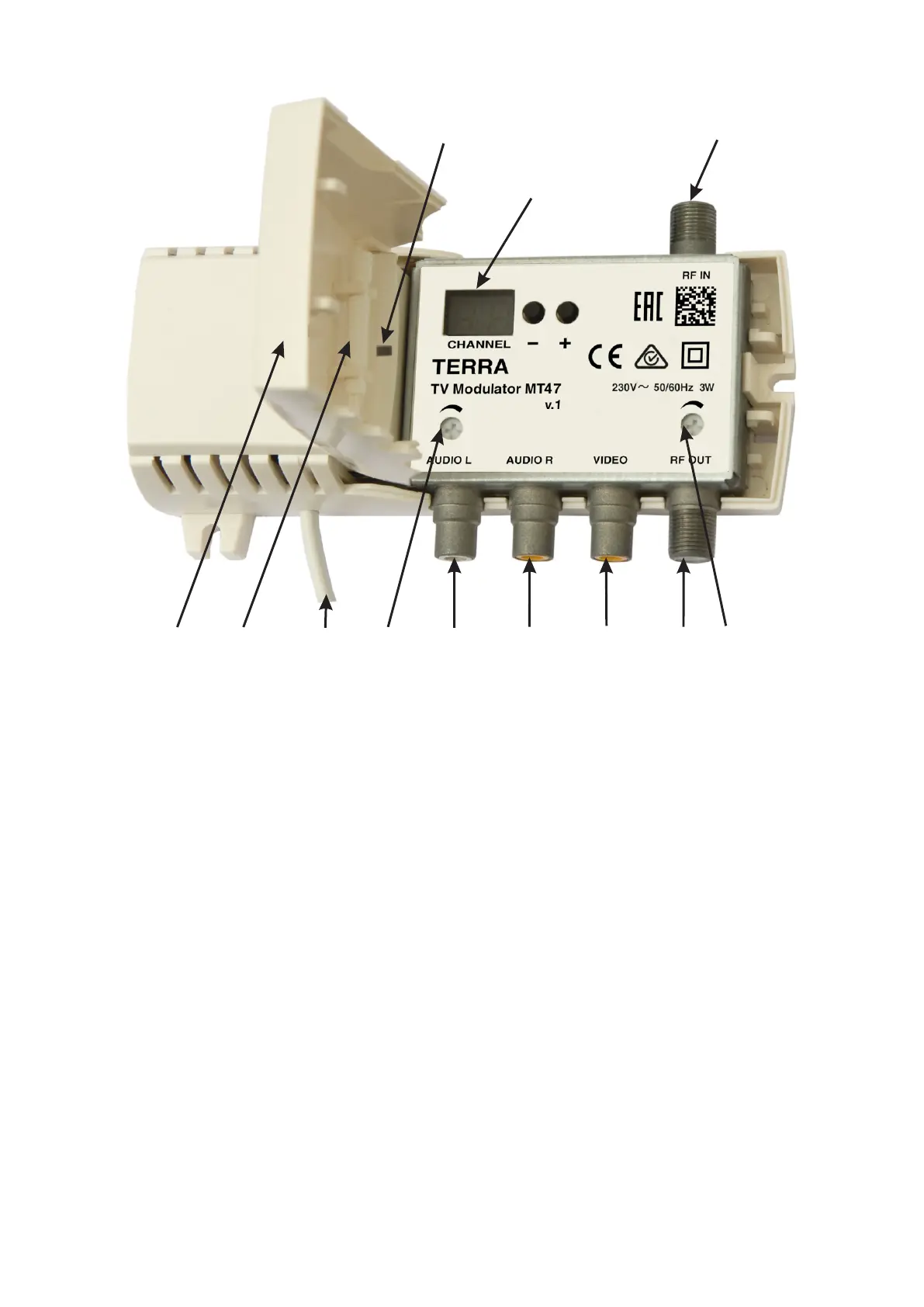

Figura 1. Visualizzazione prodotto
