Конфигурация изготовителя
Изготовителем, при выпуске модулятора, выставлены следующие величины параметров:
sec. 1 (цифра 0.0) sec. 2 (цифра 00.)
Out. ch. (No. канала) 36 (цифра 36, индикатор S не светится) 38 (цифра 38, индикатор S не светится)
dF 0 MHz 0 MHz
P/S (отношение несущих 16 dB (цифра 1.6) 16 dB (цифра 16.)
изображения и звука)
Video test (видео тест) off (цифра n.o) off (цифра no.)
RF on/off (РЧ вкл./выкл.) on (цифра o.n) on (цифра on.)
RF level (уровень РЧ сигнала) 0 dB (цифра .0) 0 dB (цифра 0.)
A. level (уровень аудио сигнала) 0 dB (цифра .0) 0 dB (цифра 0.)
A. mode (mt420C) mono (цифра A.-) mono (цифра A-.)
TV std. B/G (цифра b.3) B/G (цифра b3.)
При выключении питания информация сохраняется.
УПРАВЛЕНИЕ
Изменение установок
Модулятор имеет два режима работы:
1. нормальный: включается после включения в сеть;
Выходной канал выбирается в нормальном режиме работы нажатием кнопок ▼ или ▲ (см. таблицы 2-8).
2. установок: включается одновременным нажатием кнопок ▼ и ▲ в течении 1 сек., выключается повторным
одновременным нажатием кнопок ▼ и ▲ в течении 1 сек.
Секция 1 или 2 выбирается в нормальном режиме работы нажатием кнопки "Enter" (напр.: 6.5 - 1 секция, выходной
канал 65; 69. - 2 секция, выходной канал 69), смотрите рисунок 7:
Положение светящийся точки показывает, которая секция выбрана.

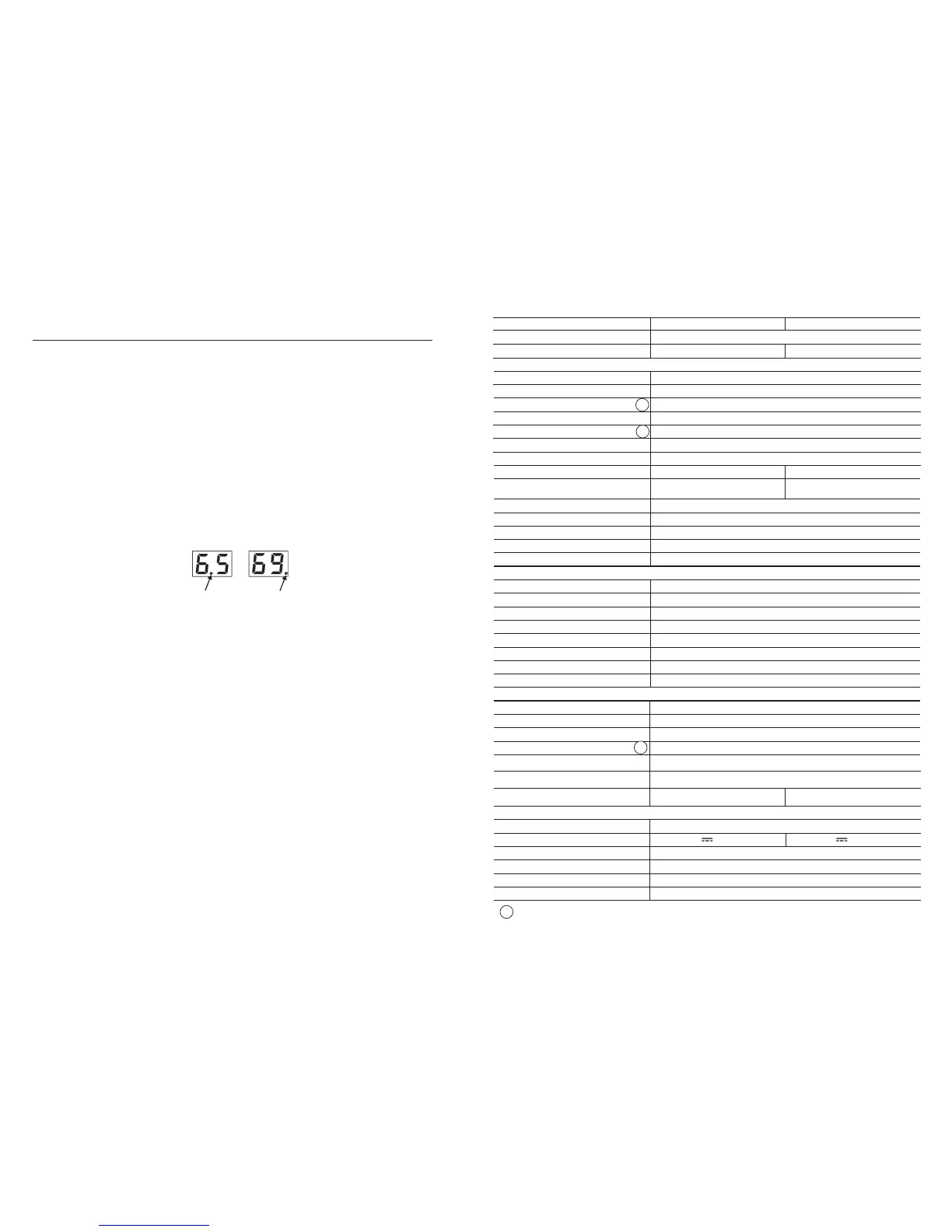

Рис. 7.
Выбор нужного параметра выбирается нажатием кнопки ▼ и выбор нужного режима выбирается нажатием кнопки ▲.
Можно изменять следующие параметры в режиме установок:
1. Выбор ТВ системы:
а) после включения режима установок, индикатор показывает в данный момент выбранную ТВ систему (см. табл. 2-8);
b) требуемая ТВ система выбирается нажатием кнопки ▲ (см. табл. 2-8);
c) после изменения ТВ системы, модулятор выставляет первый канал выбранной ТВ системы (см. табл. 2-8),
другие установки остаются без изменения.
2. плавное изменение частоты выходного сигнала:
а) нажать кнопку ▼;
b) нажатием кнопки ▲ изменяется частота выходного сигнала с шагом 0.25 MHz (см. табл. 9).
3) соотношение видео и аудио несущих:
а) нажать кнопку ▼;
b) переключение между 12 и 16 осуществляется нажатием кнопки ▲.
4. генератор тестового сигнала:
а) нажать кнопку ▼;
b) включение и отключение генератора осуществляется нажатием кнопки ▲: “no” - тест генератор выключен,
“t5” - тест генератор включен.
5. выключение/отключение выходного сигнала:
а) нажать кнопку ▼;
b) выключение и отключение осуществляется нажатием кнопки ▲: “on” - включен, “oF” - выключен.
6. Регулирование уровня выходного РЧ сигнала:
a) нажать кнопку ▼;
b) уровень РЧ сигнала изменяется от 0 до -10 dB с шагом 1 dB нажатием кнопки ▲.
7. уровень аудио сигнала:
a) нажать кнопку ▼;
b) уровень аудио сигнала изменяется от +6 dB до -6 dB с шагом 2 dB нажатием кнопки ▲.
8. установить режим стерео кодера (для mt420C):
a) нажать кнопку ▼;
b) переключение между A- (mono), AS (stereo), Ad (dual) осуществляется нажатием кнопки ▲.
ЗАЩИТА ОТ НЕСАНКЦИОНИРОВАННОГО ДОСТУПА
Для защиты модуляторов от несанкционированного доступа, необходимо дважды в течении ~0.5 сек. одновременно
нажать кнопки ▼ и ▲. Символ “LO” появится коротко. Для отключения защиты, необходимо повторить выше указанные
действия. Коротко появится символ “UL”. Символ “LO” появится на экране в случае, если управление модулятором
заблокировано.
Технические характеристики
Тип mt420 mt420С
pr.
pr.
Чàстотный диàпàзон 110-862 MHz
ТВ стàндàрт B/G/D/K/I/L/Au B/G/D/K/Au стерео A2
РЧвыход
Уровень/импедàнс 90 dBµV/ 75 Ω
Стàбильность выходного уровня ± 2 dB
Пределы регулировки выходного уровня 0 ÷ -10 dB (с шàгом 1 dB)
Стàбильность чàстоты несущих ± 20 kHz
Изменение отношения несущих 10/16 dB
Стàбильность соотношения несущих ± 3 dB
IMD2/IMD3 уровень помех < -60 dB
Отношение несущих видео и второй несущей звукà - 20 dB
Стàбильность отношения несущей видео
и второй несущей звукà
-
± 3 dB
Отношение видео несущàя/шум (C/N) ≥ 55 dB
Полосà чàстот суммировàния РЧ сигнàлà 47-2150 MHz
Проходной ток, нàпряжение 0.3 A 24 V, мàкс.
Проходные потери суммировàния РЧ Terr/SAT 1.5/2.5 dB
Возврàтные потери ≥ 10 dB
Видео
Входной уровень
± 0.1 Vp-p
Входной импедàнс 75 Ω
Видео полосà 20 Hz ÷ 6 MHz
Дифференциàльное усиление 8 %
Дифференциàльнàя фàзà ≤ 6
о
Нерàвномерность в полосе ± 1.5 dB (0.5 MHz ÷ 5 MHz)
К-фàктор (2T импульс) ≤ 4 %
Отношение S/N, взвешенное ≥ 55 dB
Аудио
Чàстотный диàпàзон 40 Hz ÷15 kHz
Входной импедàнс > 10 kΩ
Предискàжения 50 µs
Регулировкà àудио уровня +6 ÷ -6 dB (с шàгом 2 dB)
Нерàвномерность в пределàх чàстотного
± 2 dB
диàпàзонà (относительно 1 kHz)
Отношение S/N (fm=1 kHz:+f=50 kHz),
≥ 50 dB
чàстотнàя модуляция
Отношение S/N (fm=1 kHz: m=60 %),
≥ 47 dB -
àмплитуднàя модуляция, стàндàрт L
Общее
