20
4. Installation
a. Vous n’avez qu’à brancher la prise BNC de la sortie dans l'entrée verticale d’un
oscilloscope traditionnel ou d’un autre instrument de mesure et raccorder la borne de
terre à une terre appropriée. L’instrument de mesure doit avoir une masse de
référence.
b. Brancher une source de tension appropriée sur la sonde ou mettre les piles, puis
mettre sous tension.
c. Sélectionner un coefficient d’amortissement approprié. Pour effectuer la mesure de
signaux inférieurs à 70 V, mettre le coefficient d'amortissement sur 1/10 (TT-SI 9001)
ou 1/20 (TT-SI 9002) pour obtenir une résolution supérieure et un rapport signal-bruit
inférieur. Pour effectuer la mesure de signaux pouvant atteindre 700 VCC (TT-SI
9001) ou 1400 VCC (TT-SI 9002), gler le coefficient d’amortissement sur 1/100
(TT-SI 9001) ou 1/200 (TT-SI 9002).
AVERTISSEMENT : pour éviter les électrocutions, n’utilisez que les
accessoires fournis avec la sonde
d. Raccorder les entrées aux circuits à mesurer avec les accessoires appropriés de la
sonde.
ATTENTION : cette sonde a été conçue pour effectuer les mesures
différentielles entre deux points dans un circuit.
La sonde ne convient pas pour effectuer une isolation électrique du
circuit et de l’instrument à mesurer.

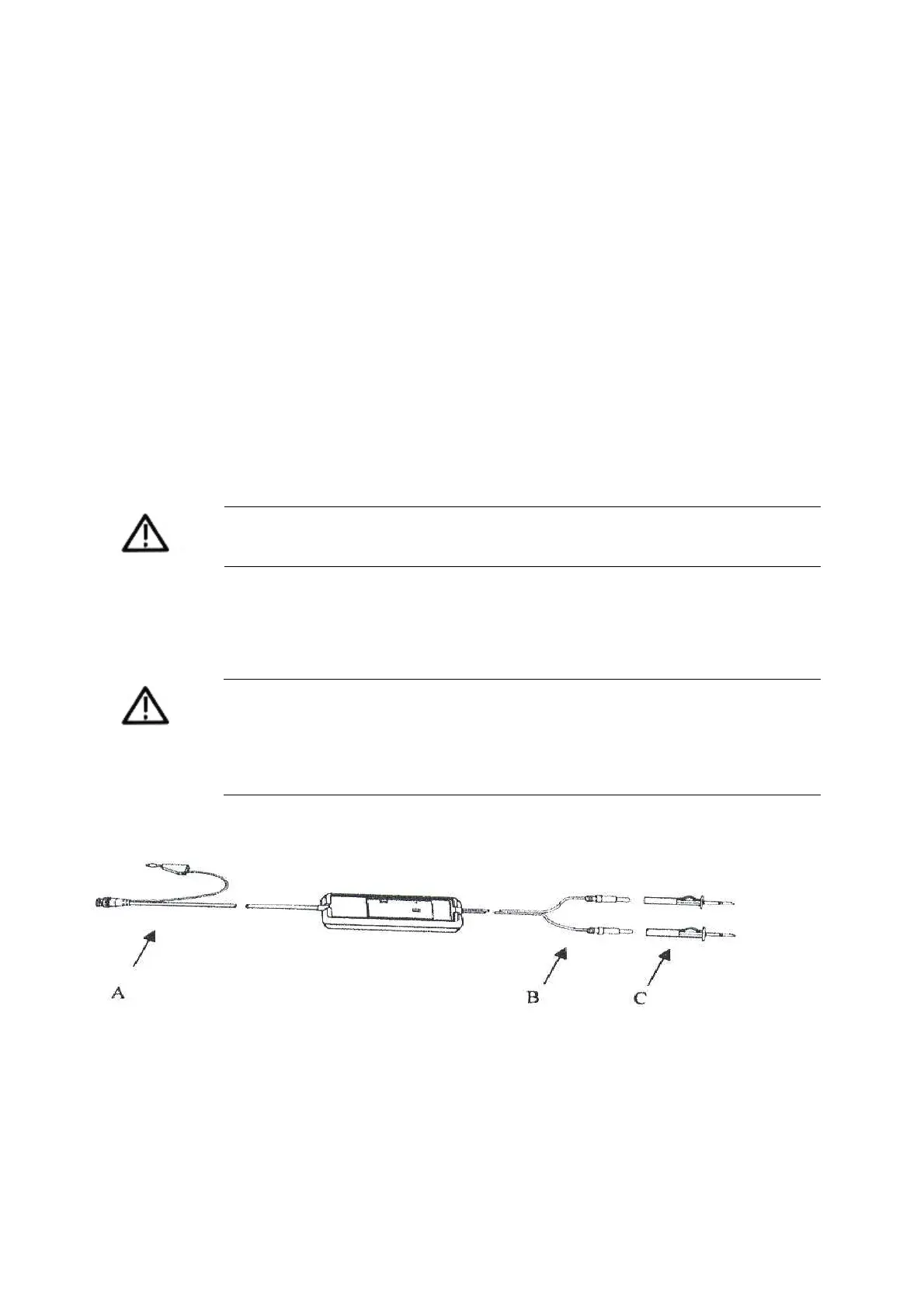

5. Aperçu de l’appareil
A. Câble de sortie La prise de sortie BNC et le câble de masse sont raccordés à
l’oscilloscope.
B. Câble d’entrée Le câble d’entrée de la sonde différentielle est raccordé aux
pointes de sonde fournies avec la sonde.
C. Pointes de sonde Les pointes de sonde sont branchées au circuit à mesurer avec
les points de mesure de façon à garantir la sécurité de
l’utilisation.
www.allice.de
Allice Messtechnik GmbH
