4. Installation
a. Einfach den BNC-Stecker des Ausgangs in den vertikalen Eingang eines her-
kömmlichen Oszilloskops oder eines anderen Messinstruments einstecken und die
Hilfserdungsklemme mit einer geeigneten Masse verbinden. Das Messinstrument
muss eine Bezugsmasse haben.
b. Eine geeignete Stromquelle an den Tastkopf anschließen oder die Batterien einlegen
und einschalten.
c. Einen entsprechenden Dämpfungsfaktor auswählen. Bei der Messung von Signalen
unter 70 V den Dämpfungsfaktor auf 1/10 (TT-SI 9001) bzw. 1/20 (TT-SI 9002)
umschalten, um eine höhere Auflösung und ein niedrigeres Signal-Rauschverhältnis
zu erzielen. Bei der Messung von Signalen von bis zu 700 VDC (TT-SI 9001) bzw.
1400 VDC (TT-SI 9002) den Dämpfungsfaktor auf 1/100 (TT-SI 9001) bzw. 1/200
(TT-SI 9002) einstellen.
WARNUNG: Zur Vermeidung von Stromschlag nur das mit dem
Tastkopf mitgelieferte Zubehör verwenden.
d. Die Eingänge mit den entsprechenden Zubehörteilen des Tastkopfes an die zu mes-
senden Schaltkreise anschließen.
ACHTUNG: Dieser Tastkopf ist für Differentialmessungen zwischen
zwei Punkten im zu messenden Schaltkreis vorgesehen.
Der Tastkopf ist nicht für eine elektrische Isolierung des zu messenden
Schaltkreises und des Messinstruments geeignet.

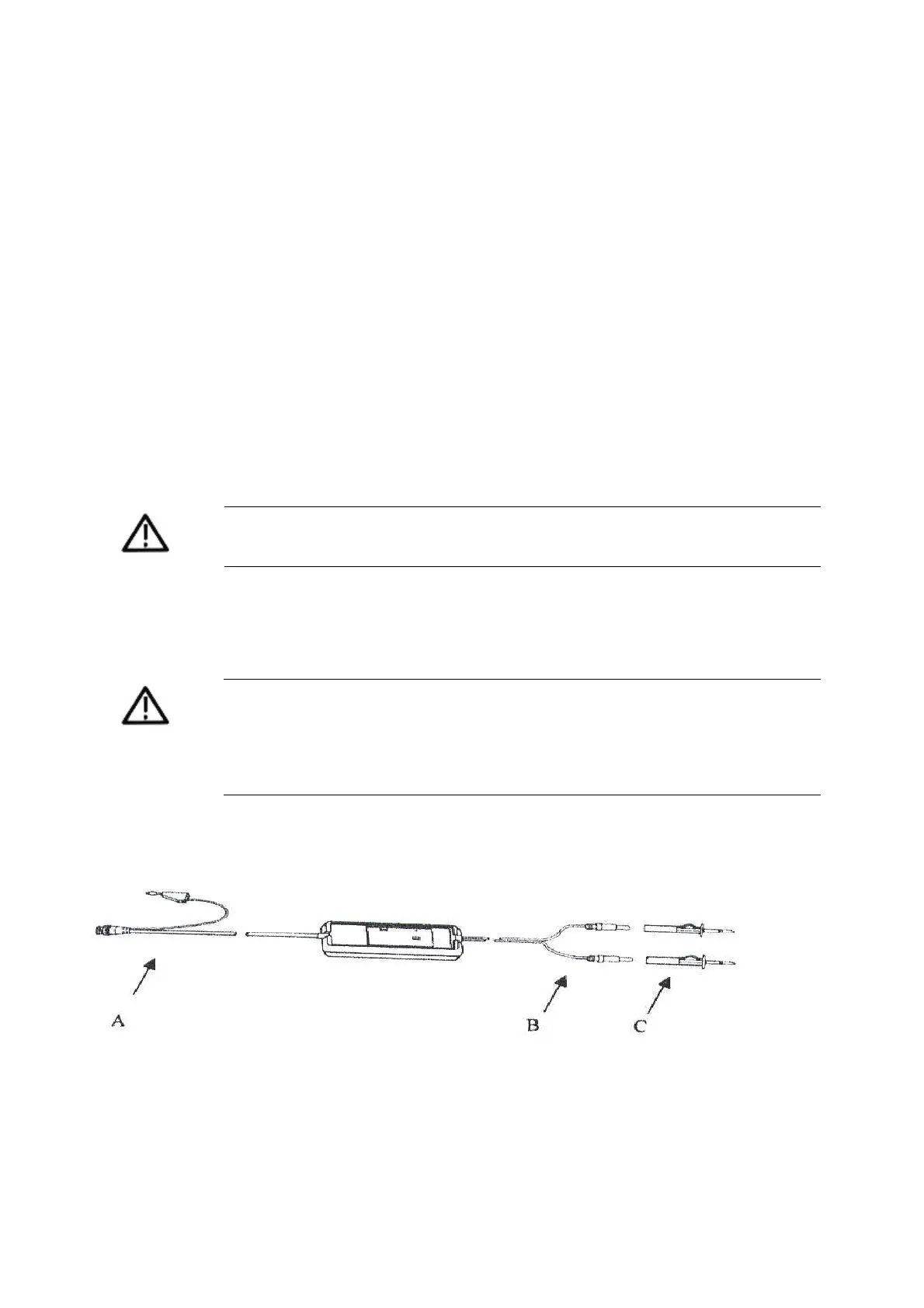

5. Geräteansicht
A. Ausgangskabel Der BNC-Ausgangsstecker und der Hilfserdungsanschluss
werden an das Oszilloskop angeschlossen.
B. Eingangskabel Die Eingangskabel des Differential-Tastkopfes werden an die
mitgelieferten Klemmprüfspitzen angeschlossen.
C. Klemmprüfspitzen Die Klemmprüfspitzen werden sicher mit den Prüfpunkten an die
zu messenden Schaltkreise angeschlossen.
