DECOR 810/830
22
INSTALLASJON

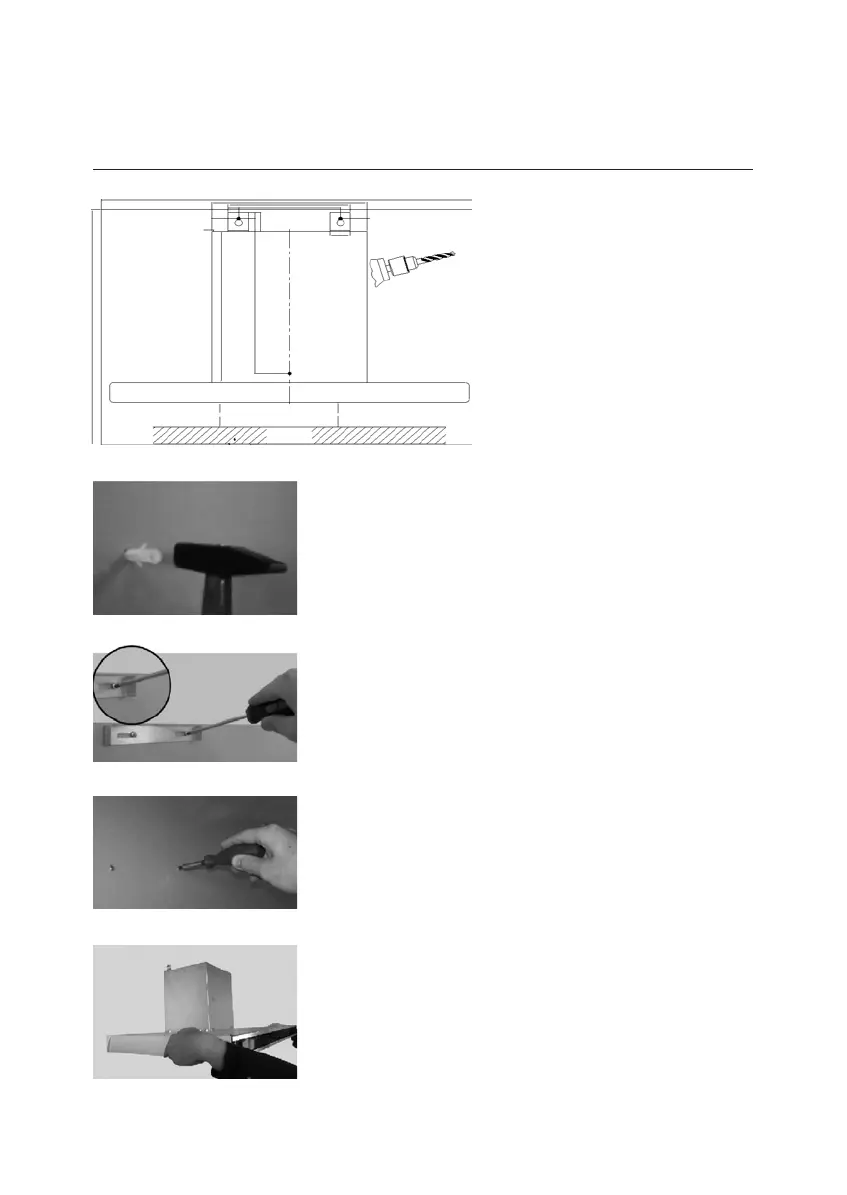

BORING AV HULLER
Plasser monteringsskabelonen på veg-
gen hvor ventilatoren skal installeres.
Bor huller ved punktene A, B og C, med
et 8mm. bor. Bor 6mm huller for å mon-
tere ventilatorplaten med tanke på pro-
duktets min. og maks. høyde. Figur 2
Figur 2
ISETTING AV NYLONPLUGGER
Plasser 8mm nylonplugger i A,B,C hullene. Plasser 2 x 6mm nylon-
plugger i 6mm hullene til ventilatorens monteringsplate. Foto 4
Fastgjør monteringsplaten til 6mm nylonpluggene med 3,9 x 22
skruer. Foto 5
FASTAPENNING AV SKRUER
Fastgjør de hengende skruene til de 8mm nylonpluggene (A,B)
med 5,5 x 60 muttere. Det bør være 5mm avstand mellom skrue-
hodet og veggen. Foto 6
INSTALLASJON AV VENTILATOREN
Løft ventilatoren og forbind de L-formede platene på motorkassen
til veggen ved punkt A og B. Foto 7
A B
A, B, C = Ø8
C
GAS
min. 750 - max. 800 mm
ELECTRO
min. 650 - max. 750 mm
4
5
A
B
6
7
