Svenska
INSTALLATION
STANDARDTILLBEHÖR

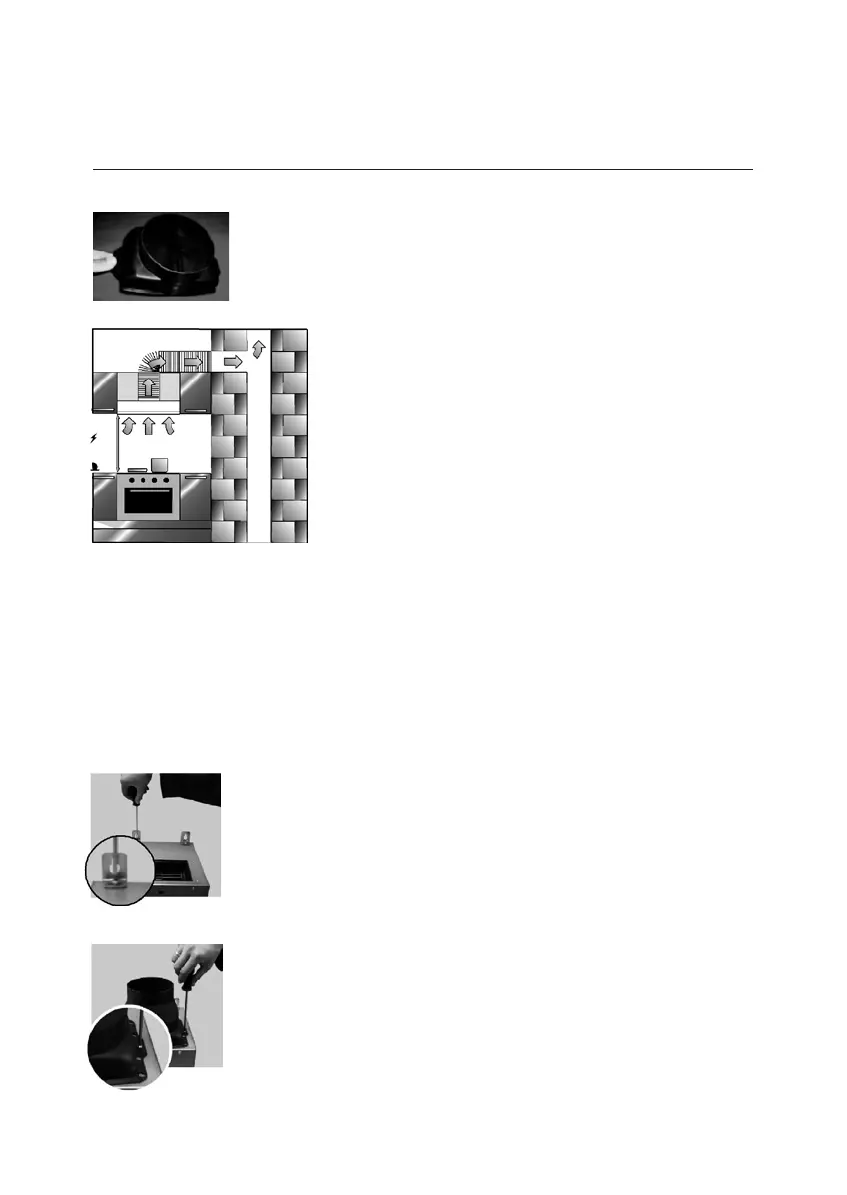

Ventilationsadapter i plast (foto 1): Ventilationsadaptern monteras på köks-
fläktens luftutlopp.
PLACERING AV KÖKSFLÄKTEN
När köksfläkten installerats ska avståndet mellan köksfläkten
och hällen vara minst 40cm för elspis och minst 65cm för
gasspis. Figur 1
Figur 1
INSTALLATION TA UR FLÄKTEN UR KARTONGEN
• Kontrollera att det inte finns några skador på produkten.
• Transportskador och fel som beror på transporten ska omedelbart rapporteras till transport-
bolaget.
• Rapportera eventuella skador till återförsäljaren.
• Låt inte barn leka med förpackningsmaterialet!!!
INSTALLATION
Montering av vinkeljärn för upphängning av köksfläkten
Det medföljer två L-formade vinkeljärn som ska användas för att montera
köksfläkten på väggen. Det följer även med skruvar. Skruva fast vinkeljärnen
på motorhöljet med M5 x 40-skruvar med hjälp av en M5-skruvmejsel innan
produkten installeras. Foto 2
Montering av ventilationsadapter
Skruva fast ventilationsadaptern på anslutningsplattan högst upp på motor-
lådan med 3,5 x 9,5-skruvar. Foto 3
1
Min. 40 cm
Min. 65 cm
2
3
