DECOR 810/830
36
INSTALLATION

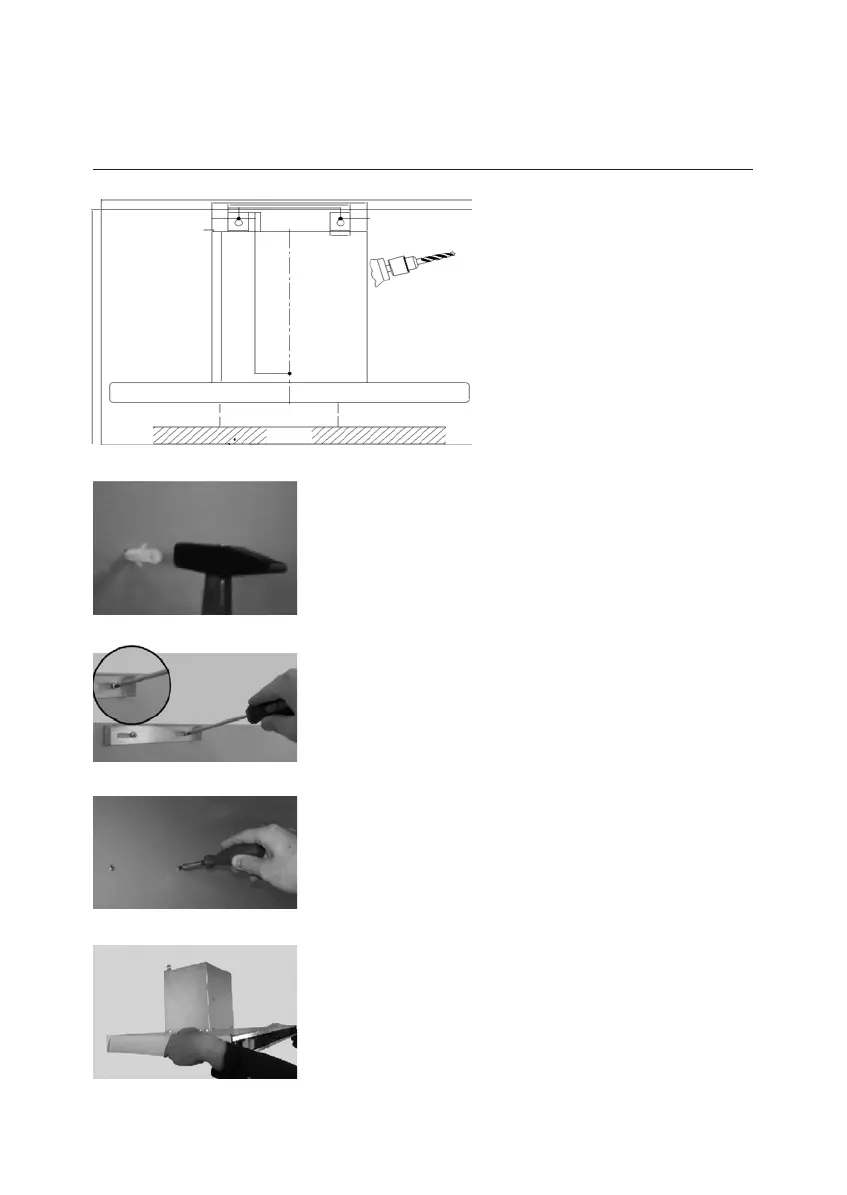

BORRA HÅL FÖR UPPHÄNGNING
Sätt fast monteringsmallen på väggen
där köksfläkten ska installeras. Borra
hål i punkterna A, B och C med en borr
på 8mm. Borra hål på 6mm för instal-
lation av ventilationskanalens monte-
ringsplatta och se till att följa min- och
maxhöjderna enligt bilden. Figur 2
Figur 2
SLÅ I PLUGG
Slå i 8 mm-pluggar i hålen A, B och C. Slå i två 6 mm-pluggar i
hålen på 6 mm för skorstensdelens väggbeslag..
Foto 4
Skruva fast väggbeslaget i 6 mm-pluggarna med 3,9x22-skruvar.
Foto 5
SKRUVA FAST UPPHÄNGNINGSSKRUVAR
Skruva fast upphängningsskruvar (5,5 x 60) i 8mm-pluggarna (A,
B). Det ska vara 5 mm avstånd mellan väggen och skruvskallen.
Foto 6
MONTERA KÖKSFLÄKTEN
Lyft upp köksfläkten och häng de L-formade vinkeljärnen på
motorlådan över skruvskallarna i punkterna A och B. Foto 7
A B
A, B, C = Ø8
C
GAS
min. 650 - max. 800 mm
EL
min. 400 - max. 750 mm
4
5
A
B
6
7
