DECOR 810/830
64
INSTALACIÓN

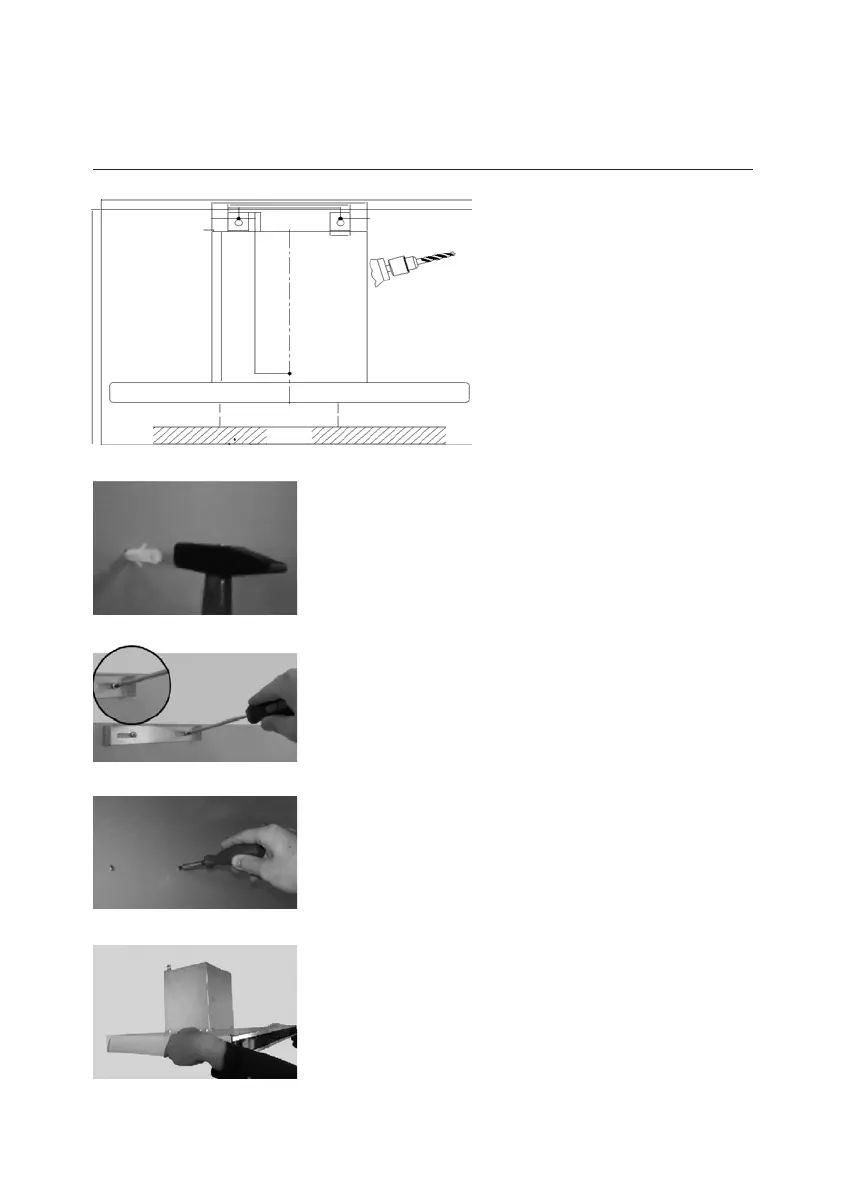

TALADRO DE LOS ORIFICIOS
Pegue la plantilla en la pared donde
vaya a instalar la campana. Taladre en
los puntos A,B,C usando un taladro de
8mm. Taladre orificios de 6mm para
instalar la placa de montaje de la chi-
menea, tomando como referencia la
altura mínima y máxima del producto.
Figura 2
Fig. 2
COLOCACIÓN DE LOS TACOS
Coloque los tacos de 8mm en los orificios A,B,C. Coloque los tacos
2 x 6mm en los orificios de 6mm para la placa de montaje de la
chimenea. Foto 4
Atornille la placa de montaje a los tacos de 6mm usando los tornil-
los 3,9 x 22. Foto 5
ATORNILLADO DE LOS TORNILLOS SUSPENSORES
Atornille los tornillos a los tacos de to 8mm (A,B) usando los tornil-
los 5,5 x 60.Debe haber una distancia de 5 mm entre la pared y la
cabeza del tornillo. Foto 6
INSTALACIÓN DE LA CAMPANA
Levante la campana y conecte las placas en forma de L de la caja
del motor a la pared en los puntos A y B. Foto 7
A B
A, B, C = Ø8
C
GAS
min. 750 - max. 800 mm
ELECTRO
min. 650 - max. 750 mm
4
5
A
B
6
7
