INSTALLATION

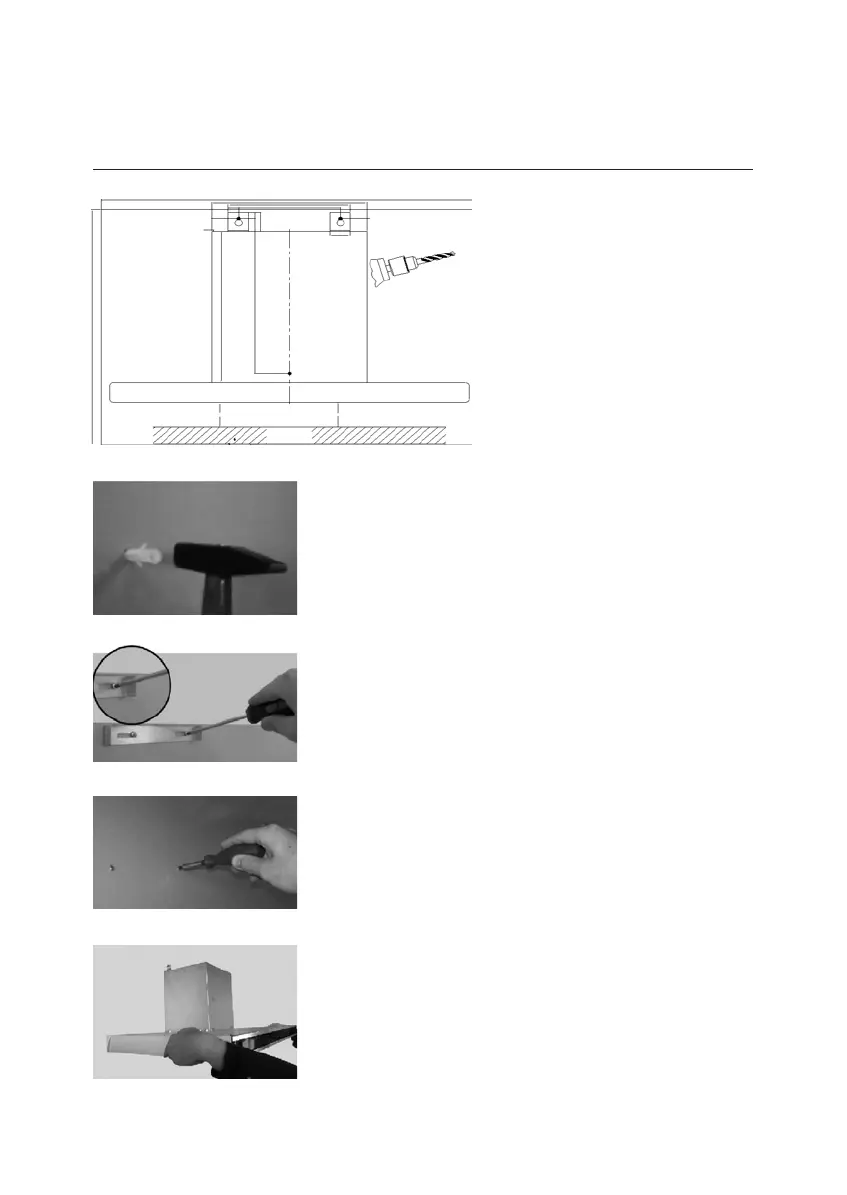

BORING AF HULLER
Anbring monteringsskabelonen på den
væg, hvor emhætten skal installeres.
Bor huller ved punkterne A, B og C
med et 8mm. bor. Bor 6mm huller for
at montere emhættepladen med tanke
på min. og maks. højden på produktet.
Figur 2
Figur 2
ISÆTNING AF RAVPLUGS
Anbring 8mm ravplugs i A,B,C hullerne. Anbring 2 x 6mm ravplugs
i 6mm hullerne til emhættens monteringsplade. Foto 4
Fastgør monteringspladen til de 6mm ravplugs med 3,9 x 22
skruer. Foto 5
FASTGØRELSE AF SKRUER
Fastgør de hængende skruer til de 8mm ravplugs (A,B) med 5,5 x
60 fløjmøtrikker. Der bør være en afstand på 5mm mellem skruens
hoved og væggen. Foto 6
INSTALLATION AF EMHÆTTEN
Løft emhætten og forbind de L-formede plader på motorkassen til
væggen ved punkt A og B. Foto 7
A B
A, B, C = Ø8
C
GAS
min. 750 - max. 800 mm
ELECTRO
min. 650 - max. 750 mm
