Therminon N - Manifold Components and Specifications; Technical Specifications; Model LTV Specifics

4 5

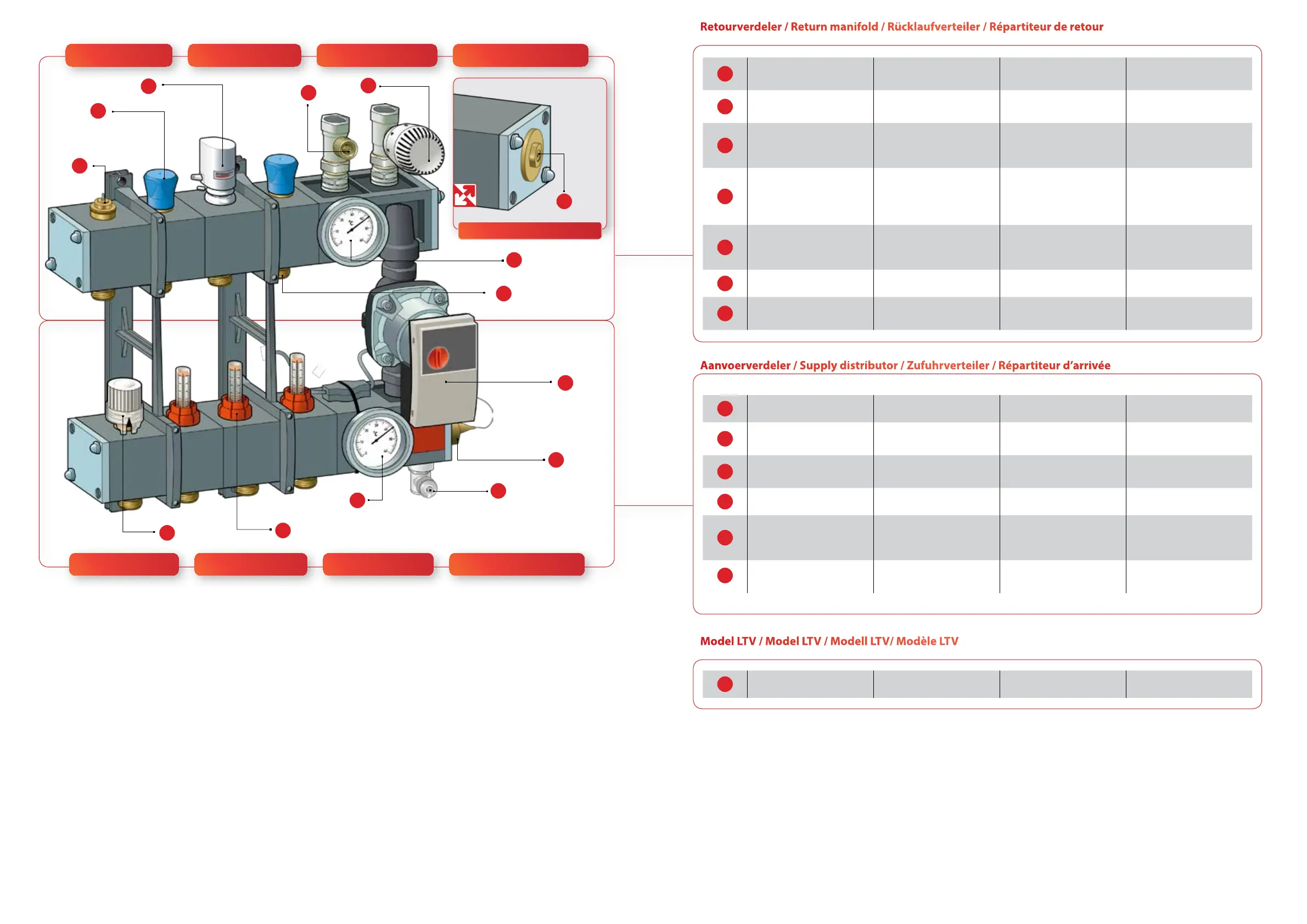

Retourverdeler Return manifold Rücklaufverteiler Répartiteur de retour
Aanvoerverdeler Supply manifold Zufuhrverteiler Répartiteur d’arrivée
1
Thermostatisch
ventiel M30 x 1,5
Thermostatic valve
M30x1.5
Thermostatisches Ventil
M30 x 1.5
Vanne thermostatique
M30 x 1,5
2
Thermostatisch ventiel
met handwiel
Thermostatic valve with
handwheel
Thermostatisches Ventil
mit Handrad
Vanne thermostatique
à volant
3
Thermostatisch ventiel
met zonemotor (optio-
neel)
Thermostatic valve with
actuator (optional)
Thermostatisches Ventil
mit Stellmotor
(optional)
Vanne thermostatique
à moteur de zone
(option)
4
Retour: voetventiel
met ontlucht-, vul- en
aftapfunctie
Return: return valve
with vent, ll and drain
functions
Rücklauf: Fußventil mit
Entlüftungs-, Füll- und
Ablassfunktion
Retour : té de réglage
avec fonction de désaé-
ration, remplissage et
vidange
5
Aanvoer: thermo-
statisch ventiel met
thermostaatknop
Supply: thermostatic
valve with thermostat
knob
Zufuhr: thermostatisch-
es Ventil mit
Thermostatkopf
Arrivée : vanne ther-
mostatique avec tête
thermostatique
6
Thermometer Thermometer Thermometer Thermomètre
7
Aansluiting 3/4”
x euroconus
Connection 3/4”
x euroconus
Anschluss 3/4”
x Eurokonus
Raccordement 3/4”
x eurocône
8
Circulatiepomp Circulation pump Umwälzpumpe Pompe de circulation
9
Dompelbuis met voeler Immersion pipe with
sensor
Tauchrohr mit Fühler Tube ascendant
capillaire avec capteur
10
Vul- en aftapkraan Fill and drain valve Füll- und Ablasshahn Vanne de remplissage
et de vidange
11
Thermometer Thermometer Thermometer Thermomètre
12
Flowmeter, instelbaar &
afsluitbaar
Flow meter;
adjustable and lockable
Durchussmessgerät,
einstellbar &
abschließbar
Débitmètre réglable
& refermable
13
AFC: Auto Flow Control
(optioneel)
A.F.C.: Auto Flow Con-
trol (optional)
AFC: Auto Flow Control
(optional)
AFC : Auto Flow Control
(en option)
14
Inregelventiel Adjustment valve Regulierventil Vanne de réglage
Retourverdeler / Return manifold / Rücklaufverteiler / Répartiteur de retour
Aanvoerverdeler / Supply distributor / Zufuhrverteiler / Répartiteur d’arrivée
Model LTV / Model LTV / Modell LTV/ Modèle LTV
6
8
9
13
10
12
Technical specications
Technische Spezikationen
Spécications techniques
Technische specicaties
Model LTV
1
2
3
4
5
7
11
14
n
Medium ....................................... water of water-glycoloplossingen
n
Maximaal percentage glycol .......................................................30%
n
Maximale werkdruk ..........................................................................4 bar
n
Maximale testdruk met koud water ....................................6 bar
n
Temperatuurbereik......................................................................5 - 55°C
n
Flowmeterschaal .......................................................................1÷5 l/min
n
Thermometerschaal .................................................................... 0 - 60°C
n
Aansluiting van de verdeler .......................................... 1/2” of 3/4”
n
Aansluiting van de groepen ...................... 3/4” M - euroconus
n
Centerafstand tussen de groepen ................................... 60 mm
n
Medium ............................................. water or water-glycol solutions
n
Maximum percentage of glycol ................................................30%
n
Maximum working pressure ......................................................4 bar
n
Maximum test pressure with cold water .........................6 bar
n
Temperature range .....................................................................5 - 55 °C
n
Flow meter range .................................................................... 1 - 5 l/min
n
Thermometer range ...................................................................0 - 60 °C
n
Connection of the manifold ..........................................1/2” or 3/4”
n
Connection of the groups ............................ 3/4” M - euroconus
n
Centre distance between the groups ............................60 mm
n
Medium .......................................Wasser oder Wasser-Glykollösung
n
Maximaler Glykolanteil .................................................................30%
n
Maximaler Arbeitsdruck................................................................4 bar
n
Maximaler Testdruck mit kaltem Wasser ........................6 bar
n
Temperaturbereich .....................................................................5 - 55°C
n
Durchussmengenskala...................................................1÷5l/min
n
Thermometerskala ......................................................................0 - 60°C
n
Anschluss des Verteilers ............................................. 1/2” oder 3/4”
n
Anschluss der Gruppen ...................................3/4” M - Eurokonus
n
Mittlerer Abstand zwischen den Gruppen ............. : 60mm
n
Fluide: ........................................................eau ou solutions eau-glycol
n
Pourcentage maximal de glycol : ............................................30%
n
Pression maximale de service : ............................................. 4 bars
n
Pression maximale de test à l’eau froide : ...................6 bars
n
Plage de températures ......................................................... 5 - 55°C [
n
Plage du débitmètre .............................................................1÷5 l/min
n
Plage du thermomètre ............................................................0 - 60°C
n
Raccordement du répartiteur : .................................. 1/2” ou 3/4”
n
Raccordement des groupes ..........................3/4” M - eurocône
