Thermis THP 90 - Page 7

Beschrijving en wijze van gebruik
Instalace
Kennisgeving:
Installatie
InstalaceOpslag condities
Het kan worden opgeslagen in gesloten, geventileerde ruimtes binnen een
temperatuurbereik 15 – 60 °C. Tijdens opslag en hantering mag er geen
mechanische schade optreden machines. Met thermostaten moet voorzichtig
worden omgegaan, zonder sterke schokken en stoten.
InstalaceBeschikbaarheid
Voer de afvoer als volgt uit : Overhandigen aan het grondstoffeninzamelpunt
InstalaceGarantie
Mits het product volgens de instructies wordt geplaatst en gebruikt vermeld in de
gebruiksaanwijzing, biedt de fabrikant een garantie volgens de toepasselijke code,
gemeente weigert reparatie onder garantie als het apparaat beschadigd is:
- tijdens transport en opslag door de klant, of zijn klanten,
- bij de montage of demontage van de apparatuur van de klant of van
hemzelf klant.
InstalaceGarantie en post-garantieservice
garantie en na de garantie worden door de fabrikant uitgevoerd. Meld een defecte
thermostaat aan de verkoper. Klachten over thermostaten worden erkend als hieraan
wordt voldaan voorwaarden namelijk:
- ingediende garantiekaart van de geclaimde thermostaat,
- factuur van de betaalde thermostaat,
- de voorwaarden van de gebruiks- en montagehandleiding zijn nageleefd
3
1
U
L
N
PE
+°C
° °
°
2
Instalace
Diagram
Tekening
Beschrijving
ypeT THP-90
Regelbereik 20-90°C
1-Instelbaar schakelverschil 8±3K
Beschermingsgraad IP 02
Snelheid van temperatuurverandering <1K/min
Max. bovenste omgevingstemperatuur 85°C
Opslagtemperatuur 15-60°C
Uitgang NO/NC
Isolatieklasse I
Contactbelasting 1-2 2,5=16( )A/250V~
= V~1-3 2,5A/250
Installatielocatie gemeenschappelijke omgeving
Uitlaatpijp M20x1,5
Installatie op de buis
Ontwerp vrij toegankelijke of overdekte regeling
1 -2 gaat open als de ingestelde temperatuur
is bereikt
1 -3 schakelt in als de ingestelde temperatuur
is bereikt
Technische details
info@thermis.cz, www.thermis.cz
54 38 99 20
Afmetingen in mm
a b c d
3
1
2
4
a
c
d

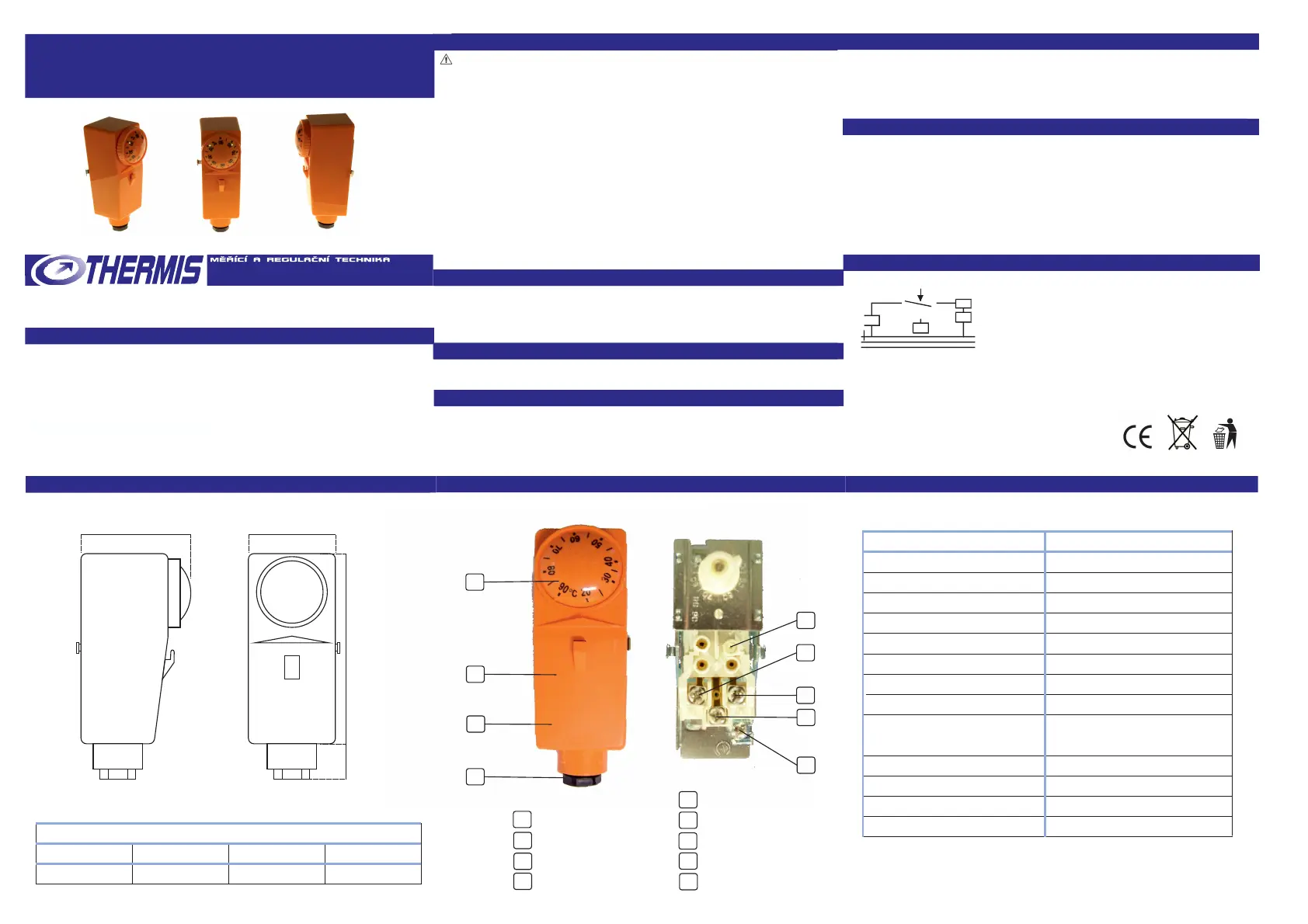

De inbouwwandthermostaat THP 90 wordt gebruikt in toepassingen waar nadruk
wordt gelegd voor uiterlijk en eenvoudige bediening, of waar het handig is om direct
te vermijden de contacten aanraken. Het wordt heel vaak gebruikt voor het
schakelen van de circulatiepomp bij de ketel of in het zonnestelsel. De belangrijkste
voordelen zijn de eenvoudige bediening en montage en betrouwbaarheid. De THP
90 thermostaat is voorzien van schakelcontacten die inschakelen selecteer de
schakel- of openingsfunctie van het elektrische circuit. Het thermostaathuis zorgt
ervoor bescherming IP20
GEBRUIKSAANWIJZING
inbouwthermostaat THP 90
Conformiteitsverklaring :
Om de naleving te beoordelen werd protocol nr. 6450-004/2009 gebruikt
Geharmoniseerde normen: ČSN EN 61010-1:2003, ČSN EN 60695-2-11:2001
a
b
c
d
e verschil instelling
b
e
Installatie en aansluiting van de thermostaat op het elektrische circuit mag uitsluitend
worden uitgevoerd door een persoon met kwalificaties volgens decreet nr. 50/1978
min. § 6. Installeren zonder spanning!
1. Plaats de thermostaat zo dat het gehele rechtopstaande oppervlak van de
thermostaat contact maakt met het oppervlak slangen. Voor een betere overdracht is
het raadzaam om met het bevestigde oppervlak over de staander te wrijven
warmteoverdrachtspasta.
2. Bevestig de thermostaat met behulp van de bijgevoegde veer.
3. Door de bedieningsknop te verwijderen en de bevestigingsschroef 2 los te draaien,
bereikt u dit resultaat het thermostaatdeksel losmaken 3.
4. Leid de aangesloten draad door de elektrische doorvoertule 4 en bevestig de
aangesloten draad eraan thermostaataansluiting a, b, c afhankelijk van de gewenste
functie. Naar de grondterminal d sluit de massakabel aan. Met de stelschroef e kan het
schakelverschil worden afgesteld.
5. Plaats het deksel 3, draai de bevestigingsschroef 2 vast en monteer de instelknop 1.
Let bij het monteren van de bedieningsknop op de rechte stand van de thermostaatas.
1 bedieningsknop
2 bevestigingsschroef
3 deksel
4 elektriciteit Doorvoertule
a aansluiting 2
b aansluiting 3
c 1aansluiting
d aardaansluiting
