Popis a spôsob použitia
Instalace
Upozornenie:
Inštalácia
InstalacePodmienky skladovania
Skladovanie je možné vykonávať v uzavretých vetraných priestoroch v rozmedzí
teplôt 15 – 60 °C. Skladovaním a prekladaním nesmie dôjsť k mechanickému
poškodeniu prístroje. S termostatmi je nutné zaobchádzať šetrne, bez silnejších
otrasov a rázov.
InstalaceLikvidácia
Likvidáciu vykonajte nasledujúcim spôsobom: Odovzdať do zberných surovín
InstalaceZáruka
Za predpokladu , že výrobok bude umiestnený a používaný v súlade s pokynmi
uvedenými v návode na obsluhu, poskytuje výrobca záruku podľa platného
zákonníka
Výrobce odmietne záručnú opravu, ak bol prístroj poškodený:
- pri doprave a skladovaní odberateľom, príp. jeho zákazníkov,
- pri montáži alebo demontáži do zariadenia odberateľa, príp.zákazníkovi.
InstalaceZáručný a pozáručný servis
Záručné a pozáručné opravy zaisťuje výrobca. Chybný termostat reklamujte u
predávajúceho. Reklamácia termostatov je uznaná v prípade, keď sú splnené
podmienky a to :
- predložený záručný list reklamovaného termostatu,
- faktúra zaplateného termostatu,
- boli dodržané podmienky návodu na obsluhu a montáž.
3
1
U
L
N
PE
+°C
° °
°
2
Instalace
Schéma zapojenia
Výkres
Popis
ypT THP-90
Regulačný rozsah -90°C20
1-Diferencia spínania nastaviteľná 8±3K
Stupeň krytia IP 02
Rýchlosť teplotnej zmeny <1K/min
Max. horná teplota okolia 85°C
Skladovacia teplota 15-60°C
Výstup NO/NC
Trieda izolácie I
Zaťaženie kontaktov =16( )A/250V~1-2 2,5
= V~1-3 2,5A/250
Inštalačné umiestnenie bežné prostredie
Vývodná rúrka M20x1,5
Montáž na trúbku
Prevedenie
voľne prístupná alebo zakrytá regulácia
1 -2 pri dosiahnutí nastavenej teploty rozopne
1 -3 pri dosiahnutí nastavenej teploty zopne
Technické informácie
info@thermis.cz, www.thermis.cz
54 38 99 20
Rozmery v mm
a b c d
3
1
2
4
a
c
d
Zakrytovaný príložný termostat THP 90 sa používa v aplikáciách, kde je kladený
dôraz na vzhľad a jednoduchú obsluhu, poprípade tam kde je vhodné zamedziť
priamemu dotyku s kontaktmi. Veľmi často sa používa na spínanie obehového
čerpadla pri kotle alebo v solárnom systéme. Medzi hlavné prednosti patrí
jednoduchá obsluha, montáž a spoľahlivosť. Termostat THP 90 je osadený
prepínacími kontaktmi, ktoré umožňujú vybrať funkciu spínania či rozpínania
elektrického okruhu. Puzdro termostatu zaisťuje krytie IP 20.

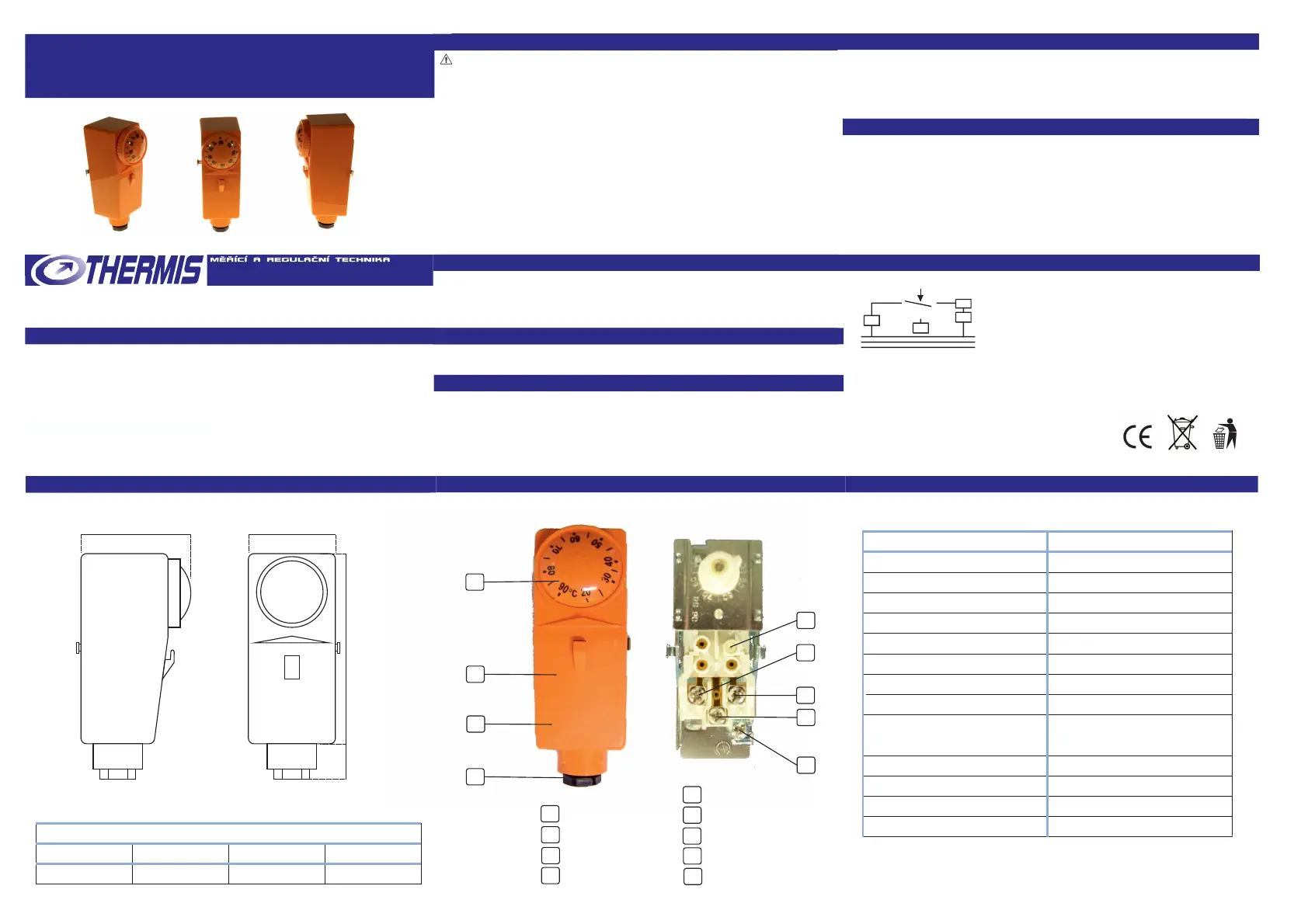

NÁVOD NA POUŽITIE
termostat zakrytovaný príložný THP 90
Prehlásenie o zhode:
Na posúdenie zhody bol využitý protokol č.6450-004/2009
Harmonizované normy: EN 61010-1:2003, EN 60695-2-11:2001ČSN ČSN
a
b
c
d
e nastavenie diferencie
b
e
1 regulačný gombík
2 fixačná skrutka
3 kryt
4 el. Priechodka
a svorka 2
b svorka 3
c 1svorka
d zemniaca svorka
Inštaláciu a zapojenie termostatu do elektrického obvodu smie vykonávať len osoba
s kvalifikáciou podľa vyhlášky č.50/1978 mim.§ 6. Inštaláciu vykonávajte bez
napätia!
1. Termostat priložte tak, aby termostat priliehal celou vztyčnou plochou k povrchu
rúrky. Pre lepší prenos je vhodné vztyčnú plochu potrieť priloženú teplonosnou
pastou.
2. Termostat upevnite pomocou priloženej pružiny.
3. Odobratím regulačného gombíka a povolením fixačnej skrutky 2 , dosiahnete
uvoľnenie krytu termostatu 3 .
4. Pripájaný vodič prevlečte el.priechodkou 4 , a priložený vodič upevnite na
svorku termostatu a , b , c podľa požadovanej funkcie. Na svorku uzemnenia d
pripojte zemniaci kábel. Diferenciu spínania je možné upraviť regulačnou skrutkou e .
5. Nasaďte kryt 3 , dotiahnite fixačnú skrutku 2 , nasaďte regulačný gombík 1 .
Pri nasadení regulačného gombíka dbajte na priamu polohu hriadeľky termostatu.
