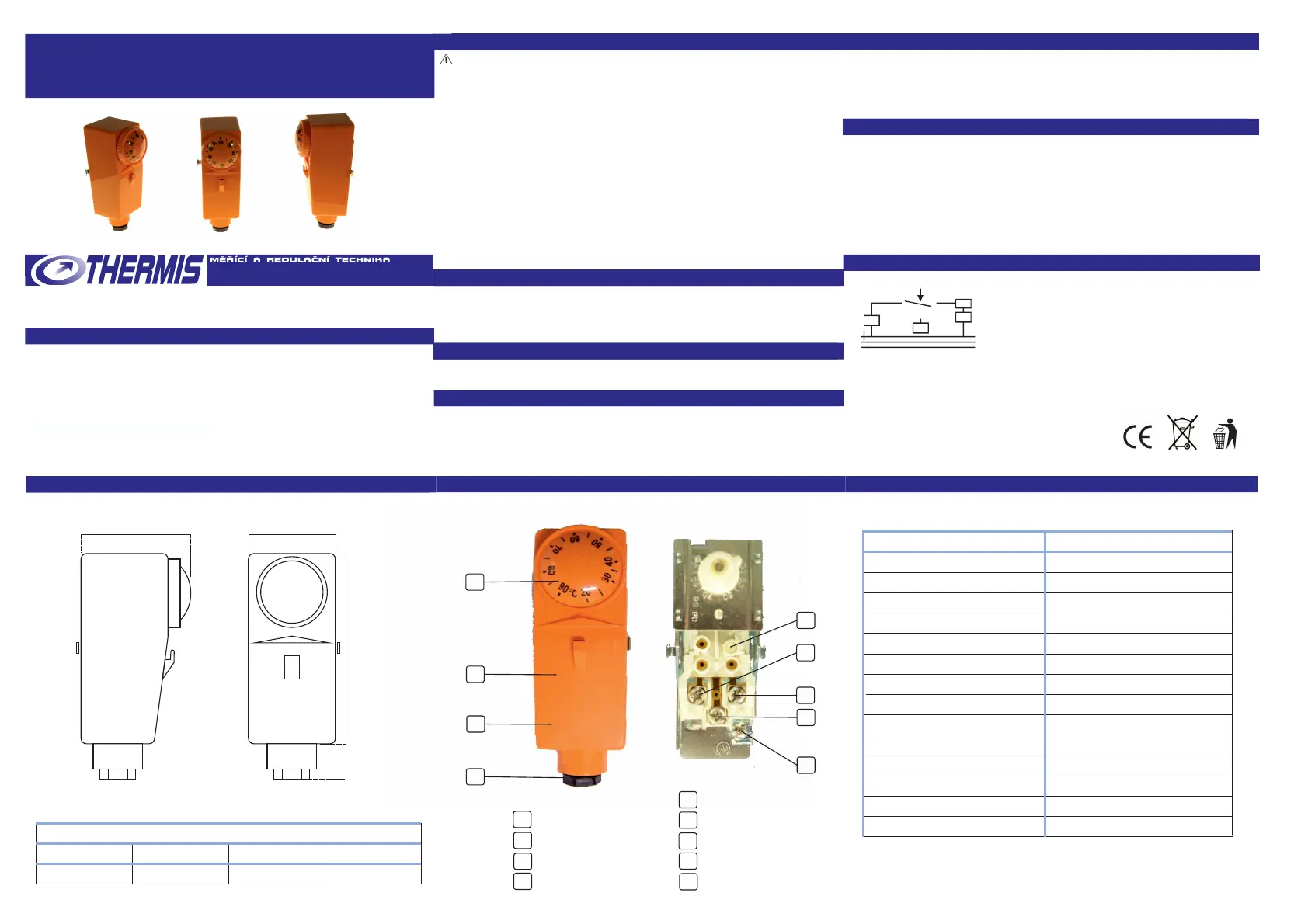

Thermis THP 90 - Instrucciones de Uso; Instalación

Descripción y método de uso.
Instalace
Aviso:
Instalación
InstalaceCondiciones de almacenaje
Se puede almacenar en áreas cerradas y ventiladas dentro de un rango de
temperaturas. 15 – 60 ºC. No deben producirse daños mecánicos durante el
almacenamiento y manipulación. máquinas. Los termostatos deben manipularse
con cuidado, sin golpes ni impactos fuertes.
InstalaceDesecho
Realizar la eliminación de la siguiente manera: Entregar al punto de recogida
de materia prima.
InstalaceGarantizar
Siempre que el producto se coloque y utilice de acuerdo con las
instruccionesenumerados en las instrucciones de funcionamiento, el fabricante
ofrece una garantía de acuerdo con el código aplicable,
municipio rechazará la reparación en garantía si el dispositivo ha sufrido daños:
- durante el transporte y almacenamiento por parte del cliente, o sus
clientes,
- al montar o desmontar el equipo del cliente, o sus clientes
InstalaceServicio de garantía y posgarantía
en garantía y posgarantía corren a cargo del fabricante. Informe un termostato
defectuoso a el vendedor. Las quejas sobre termostatos se reconocen si se cumplen
condiciones a saber:
- tarjeta de garantía presentada del termostato reclamado,
- factura del termostato pagado,
- se han respetado las condiciones de las instrucciones de funcionamiento
y montaje.
3
1
U
L
N
PE
+°C
° °
°
2
Instalace
Diagrama
Dibujo
Descripción
ipoT THP-90
Rango de regulación -90°C20
1-Diferencia de conmutación ajustable 8±3K
Grado de protección IP 02
Tasa de cambio de temperatura <1K/min
Máx. temperatura ambiente superior 85°C
Temperatura de almacenamiento 15-60°C
Salida NO/NC
Clase de aislamiento I
Carga de contacto 1-2 2,5=16( )A/250V~
= V~1-3 2,5A/250
Ubicación de instalación entorno común
Tubo de salida M20x1,5
Instalación en la tubería
Diseño regulación cubierta o de libre acceso
1 -2 se abre cuando se alcanza la temperatura
establecida
1 -3 se enciende cuando se alcanza la
temperatura establecida
Detalles técnicos
info@thermis.cz, www.thermis.cz
54 38 99 20
Dimensiones en mm
a b c d
3
1
2
4
a
c
d
El termostato empotrado de pared THP 90 se utiliza en aplicaciones donde se pone
énfasis para apariencia y operación simple, o donde sea conveniente evitar
contacto directo tocando los contactos. Se utiliza muy a menudo para cambiar la
bomba de circulación en la caldera. o en el sistema solar. Las principales ventajas
incluyen un funcionamiento y montaje sencillos. y confiabilidad. El termostato THP
90 está equipado con contactos de conmutación que permiten seleccionar la
función de conmutación o apertura del circuito eléctrico. La carcasa del termostato
proporciona protección IP 20
INSTRUCCIONES DE USO
termostato empotrado THP 90
Declaración de conformidad:
Para evaluar el cumplimiento se utilizó el Protocolo N° 6450-004/2009
Normas armonizadas: ČSN EN 61010-1:2003, ČSN EN 60695-2-11:2001
a
b
c
d
e configuración de diferencia
b
e
La instalación y conexión del termostato al circuito eléctrico sólo puede ser realizada
por una persona con calificaciones según el Decreto nº 50/1978 min § 6. ¡Instalar sin
voltaje!
1. Coloque el termostato de modo que toda la superficie vertical del termostato esté en
contacto con la superficie tubería. Para una mejor transferencia, es recomendable
frotar la superficie vertical con el adjunto. pasta de transferencia de calor.
2. Fije el termostato utilizando el resorte adjunto.
3. Quitando el mando de control y aflojando el tornillo de fijación 2, conseguirá
soltando la tapa del termostato 3.
4. Pase el cable conectado a través del ojal eléctrico 4 y sujete el cable conectado a
terminal del termostato a , b , c según la función requerida.Alterminal de tierra d
conecte el cable de tierra. El diferencial de conmutación se puede ajustar con el tornillo
de ajuste e.
5. Coloque la tapa 3, apriete el tornillo de fijación 2, coloque la perilla de ajuste 1.
Al instalar la perilla de control, preste atención a la posición recta del eje del termostato.
1 perilla de control
2 tornillo de fijación
3 cubierta
4 el. Ojal
a electricidad Terminal 2
b electricidad Terminal 3
c 1electricidad Terminal
d terminal a tierra
