Opis i sposób użycia
Instalace
Ogłoszenie:
Instalacja
InstalaceWarunki przechowywania
Można go przechowywać w zamkniętych, wentylowanych pomieszczeniach w
określonym zakresie temperatur 15 – 60°C. Podczas przechowywania i
przenoszenia nie mog maszyny. Zą wystąpić uszkodzenia mechaniczne
termostatami należy obchodzić się ostrożnie, bez silnych wstrząsów i uderzeń.
InstalaceSprzedaż
Likwidację należy przeprowadzić w następujący sposób: Przekazać do punktu
zbiórki surowców
InstalaceGwarancja
Pod warunkiem , że produkt jest umieszczony i używany zgodnie z instrukcją
wymienione w instrukcji obsługi, producent udziela gwarancji zgodnie z
obowiązującym kodem,
Gmina odmówi naprawy gwarancyjnej, jeśli urządzenie uległo uszkodzeniu:
- podczas transportu i przechowywania przez Klienta, lub swoich klientów,
- przy montażu lub demontażu sprzętu Klienta lub własnego
klient.
InstalaceSerwis gwarancyjny i pogwarancyjny
gwarancyjne i pogwarancyjne zapewnia producent. Zgłoś uszkodzony termostat do
sprzedawca. Reklamacje termostatów uwzględniane są pod warunkiem ich spełnienia
warunki, a mianowicie:
- przedłożyć kartę gwarancyjną reklamowanego termostatu,
- faktura za opłacony termostat,
- przestrzegano warunków instrukcji obsługi i montażu.
3
1
U
L
N
PE
+°C
° °
°
2
Instalace
Diagram
Rysunek
Opis
ypT THP-90
Zakres regulacji 20-90°C
1-Regulowana różnica przełączania 8±3K
Stopień ochrony IP 02
Szybkość zmian temperatury <1K/min
Maks. górna temperatura otoczenia 85°C
Temperatura przechowywania 15-60°C
Wyjście NO/NC
Klasa izolacji I
Obciążenie styków 1-2 2,5=16( )A/250V~
= V~1-3 2,5A/250
Miejsce instalacji wspólne środowisko
Rura wylotowa M20x1,5
Instalacja na rurze
Projekt ogólnodostępny lub objęty przepisami
1 -2 otwiera się po osiągnięciu ustawionej
temperatury
1 -3 włącza się po osiągnięciu ustawionej
temperatury
Szczegóły techniczne
info@thermis.cz, www.thermis.cz
54 38 99 20
Wymiary w mm
a b c d
3
1
2
4
a
c
d
Podtynkowy termostat ścienny THP 90 jest stosowany w zastosowaniach, w
których kładzie się nacisk ze względu na wygląd i prostą obsługę lub gdy wygodnie
jest unikać bezpośredniego dotykając kontaktów. Bardzo często służy do
załączenia pompy obiegowej na kotle lub w Układzie Słonecznym. Do głównych
zalet należy prosta obsługa i montaż i niezawodność. Termostat THP 90
wyposażony jest w styki przełączające umożliwiające wybrać funkcję przełączania
lub otwierania obwodu elektrycznego. Obudowa termostatu zapewnia stopień
ochrony IP20

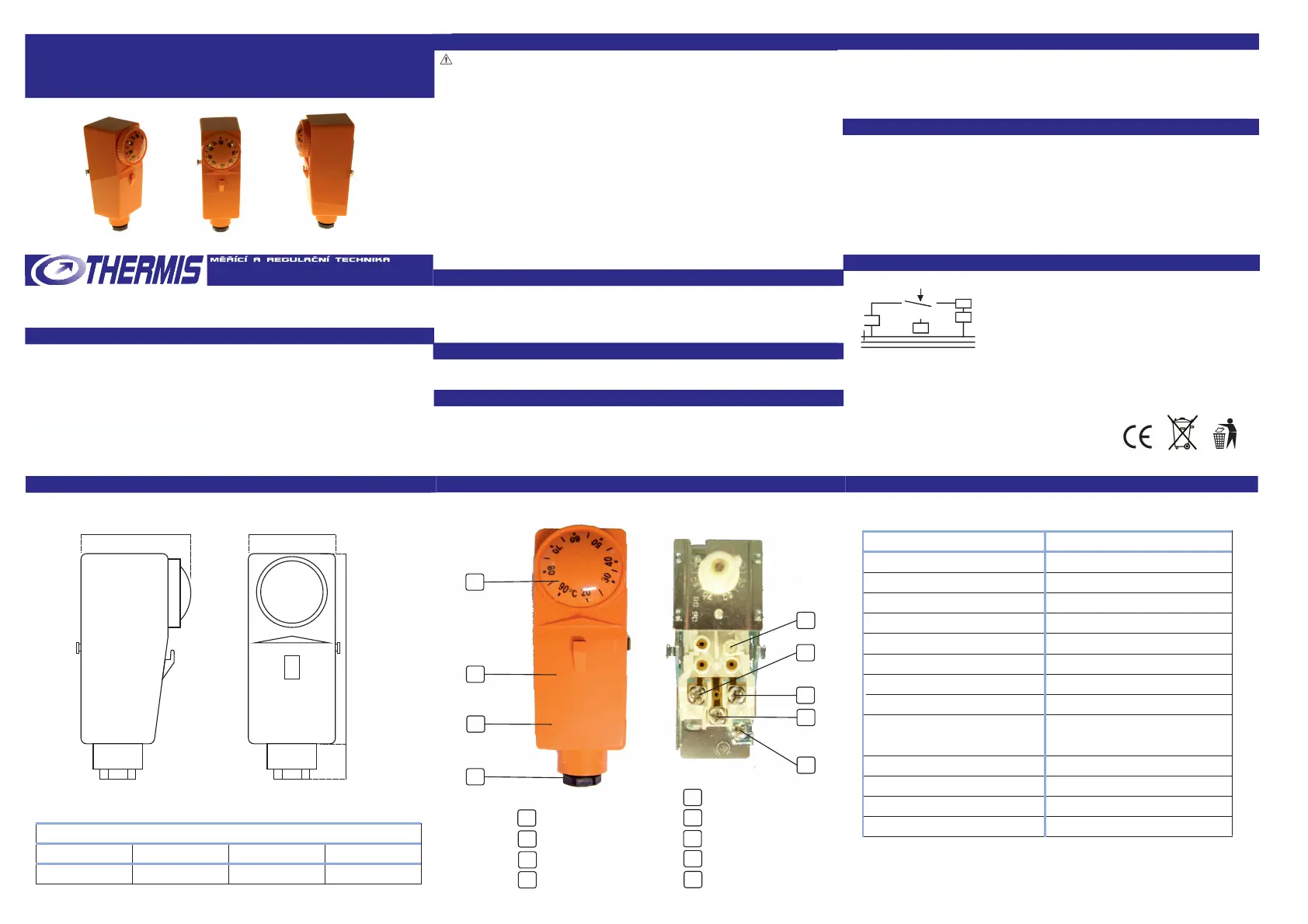

INSTRUKCJA UŻYCIA
termostat podtynkowy THP 90
Deklaracja zgodności:
Do oceny zgodności wykorzystano Protokół nr 6450-004/2009
Normy zharmonizowane: ČSN EN 61010-1:2003, ČSN EN 60695-2-11:2001
a
b
c
d
e ustawienie różnicy
b
e
Montażu i podłączenia termostatu do obwodu elektrycznego może dokonać
wyłącznie osoba posiadająca wiedzę kwalifikacje zgodnie z dekretem nr 50/1978
min § 6. Instaluj bez napięcia!
1. Umieścić termostat tak, aby cała pionowa powierzchnia termostatu stykała się z
powierzchnią rury. Dla lepszego transferu zaleca się przetrzeć pionową
powierzchnię przyczepioną powierzchnią pasta termoprzewodząca.
2. Zamocuj termostat za pomocą dołączonej sprężyny.
3. Wyjmując pokrętło sterujące i odkręcając śrubę mocującą 2, osiągniesz
zdjąć osłonę termostatu 3.
4. Przełóż podłączony przewód przez przelotkę elektryczną 4 i przymocuj do niej
podłączony przewód zaciski termostatu a, b, c w zależności od wymaganej funkcji.
Do zacisku uziemiającego d podłączyć przewód uziemiający. Różnicę przełączania
można regulować za pomocą śruby regulacyjnej e.
5. Załóż pokrywę 3, dokręć śrubę mocującą 2, załóż pokrętło regulacyjne 1.
Podczas montażu pokrętła należy zwrócić uwagę na proste położenie trzonka
termostatu.
1 pokrętło sterujące
2 śruba mocująca
3 pokrywa
4 prąd Przelotka
a terminal 2
b 3terminal
c 1terminal
d zacisk uziemiający
