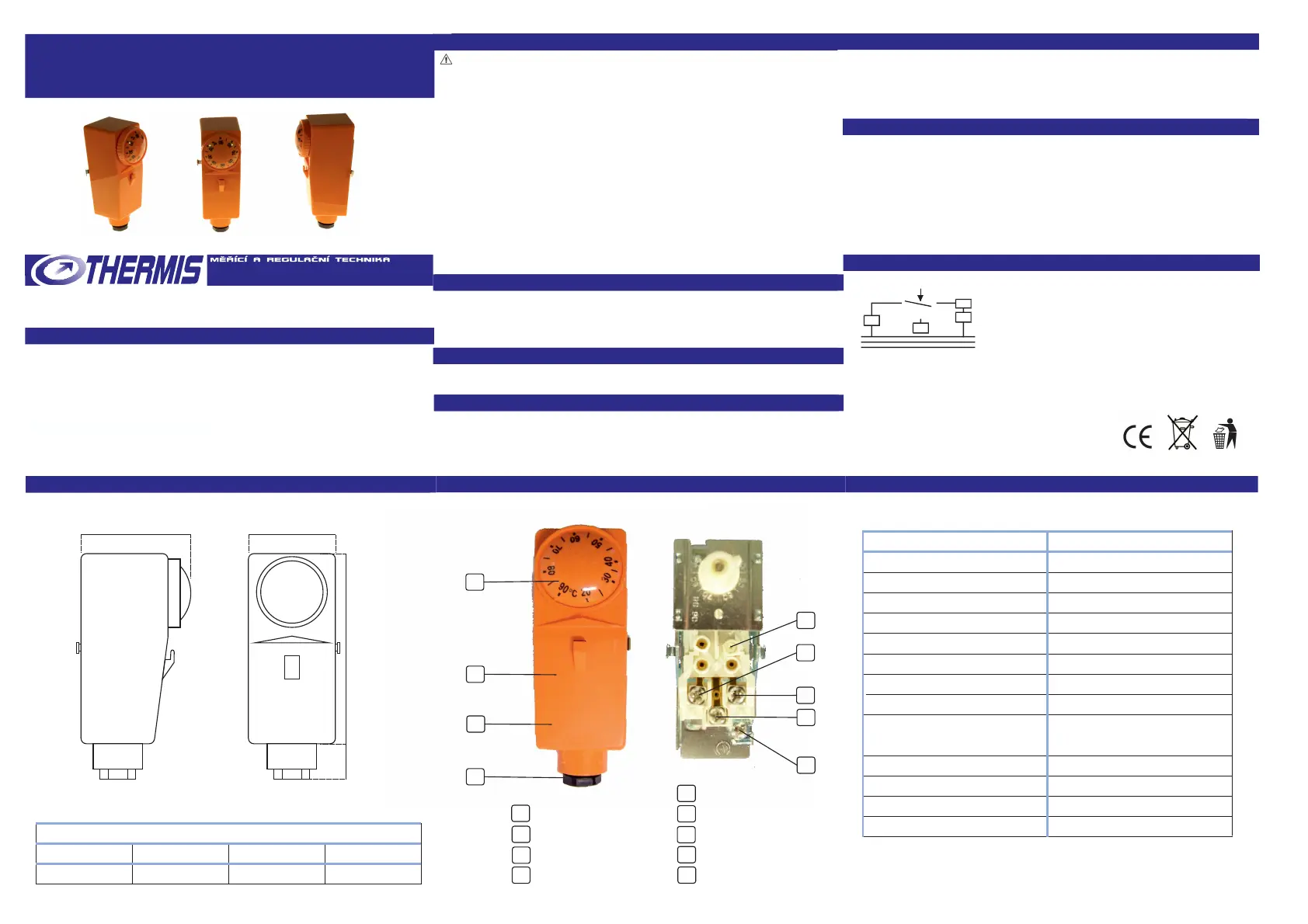

Beschreibung und Verwendungsmethode
Instalace
Beachten:
Installation
InstalaceLagerbedingungen
Es kann in geschlossenen, belüfteten Räumen bei unterschiedlichen Temperaturen
gelagert werden 15 – 60 °C. Bei der Lagerung und Handhabung dürfen keine
mechanischen Schäden auftreten Maschinen. Thermostate müssen sorgfältig und
ohne starke Erschütterungen und Stöße gehandhabt werden.
InstalaceEntsorgung
Führen Sie die Entsorgung wie folgt durch: Übergabe an die Rohstoffsammelstelle
InstalaceGarantie
Vorausgesetzt , dass das Produkt gemäß den Anweisungen platziert und verwendet
wird in der Bedienungsanleitung aufgeführt sind, gewährt der Hersteller eine
Garantie gemäß den geltenden Vorschriften,
Gemeinde lehnt eine Garantiereparatur ab, wenn das Gerät beschädigt ist:
- während des Transports und der Lagerung durch den Kunden, oder
seine Kunden,
- bei der Montage oder Demontage der Anlagen des Kunden oder seiner
eigenen Kunde.
InstalaceGarantie- und Nachgarantieservice
Garantie- und Nachgarantiereparaturen werden vom Hersteller durchgeführt. Melden
Sie einen defekten Thermostat an der Verkäufer. Beanstandungen von Thermostaten
werden anerkannt, sofern diese erfüllt sind Bedingungen nämlich:
- eingereichte Garantiekarte des beanspruchten Thermostats,
- Rechnung des bezahlten Thermostats,
- Die Bedingungen der Betriebs- und Montageanleitung wurden
eingehalten.
3
1
U
L
N
PE
+°C
° °
°
2
Instalace
Diagramm
Zeichnung
Beschreibung
ypT THP-90
Regelbereich 20-90°C
1-Einstellbare Schaltdifferenz 8±3K
Schutzart 2IP 0
Temperaturänderungen <1K/min
Max. obere Umgebungstemperatur 85°C
Lagertemperatur 15-60°C
Ausgang NO/NC
Isolationsklasse I
Kontaktbelastung 1-2 2,5=16( )A/250V~
= V~1-3 2,5A/250
Installationsort gemeinsame Umgebung
Auslassrohr M20x1,5
Montage am Rohr
Design
frei zugängliche oder überdachte Regelung
1-2 öffnet, wenn die eingestellte Temperatur
erreicht ist
1 -3 schaltet ein, wenn die eingestellte Temperatur
erreicht ist
Technische Details
info@thermis.cz, www.thermis.cz
54 38 99 20
Maße in mm
a b c d
3
1
2
4
a
c
d
Der Unterputz -Wandthermostat THP 90 kommt überall dort zum Einsatz, wo Wert
darauf gelegt wird aus Gründen desAussehens und der einfachen Bedienung oder
dort, wo es zweckmäßig ist, direktes Vermeiden zu vermeiden Berühren der
Kontakte. Es wird sehr häufig zum Schalten der Umwälzpumpe am Kessel
verwendet oder im Sonnensystem. Zu den Hauptvorteilen gehört die einfache
Bedienung und Montage und Zuverlässigkeit. Der Thermostat THP 90 ist mit
Schaltkontakten ausgestattet, die dies ermöglichen Wählen Sie die Schalt- oder
Öffnungsfunktion des Stromkreises. Das Thermostatgehäuse sorgt dafür Schutzart
IP 20
GEBRAUCHSANWEISUNG
Unterputzthermostat THP 90
Konformitätserklärung :
Zur Beurteilung der Einhaltung wurde das Protokoll Nr. 6450-004/2009 herangezogen
Harmonisierte Normen: ČSN EN 61010-1:2003, ČSN EN 60695-2-11:2001
a
b
c
d
e Differenzeinstellung
b
e
Die Installation und derAnschluss des Thermostats an den Stromkreis dürfen nur von
einer Person durchgeführt werden Qualifikationen gemäß Dekret Nr. 50/1978, mind.
§ 6. Ohne Spannung installieren!
1. Stellen Sie den Thermostat so auf, dass die gesamte aufrechte Oberfläche des
Thermostats Kontakt mit der Oberfläche hat Schlauch. Für eine bessere
Übertragung empfiehlt es sich, die aufrechte Fläche mit der angebrachten Fläche
abzureiben Wärmeübertragungspaste.
2. Befestigen Sie den Thermostat mit der beigefügten Feder.
3. Durch Entfernen des Bedienknopfes und Lösen der Befestigungsschraube 2
erreichen Sie dies Lösen der Thermostatabdeckung 3.
4. Führen Sie das angeschlossene Kabel durch die elektrische Tülle 4 und befestigen
Sie das angeschlossene Kabel daran Thermostatklemmen a, b, c entsprechend der
gewünschten Funktion. Zur Erdungsklemme d Erdungskabel anschließen. Die
Schaltdifferenz kann mit der Stellschraube e eingestellt werden.
5. Abdeckung 3 montieren, Befestigungsschraube 2 festziehen, Einstellknopf 1
montieren. Achten Sie bei der Montage des Bedienknebels auf die gerade Lage des
Thermostatschaftes.
1 Bedienknopf
2 Befestigungsschraube
3 Abdeckung
4 Strom Tülle
a Klemme 2
b Klemme 3
c 1Klemme
d Erdungsklemme
