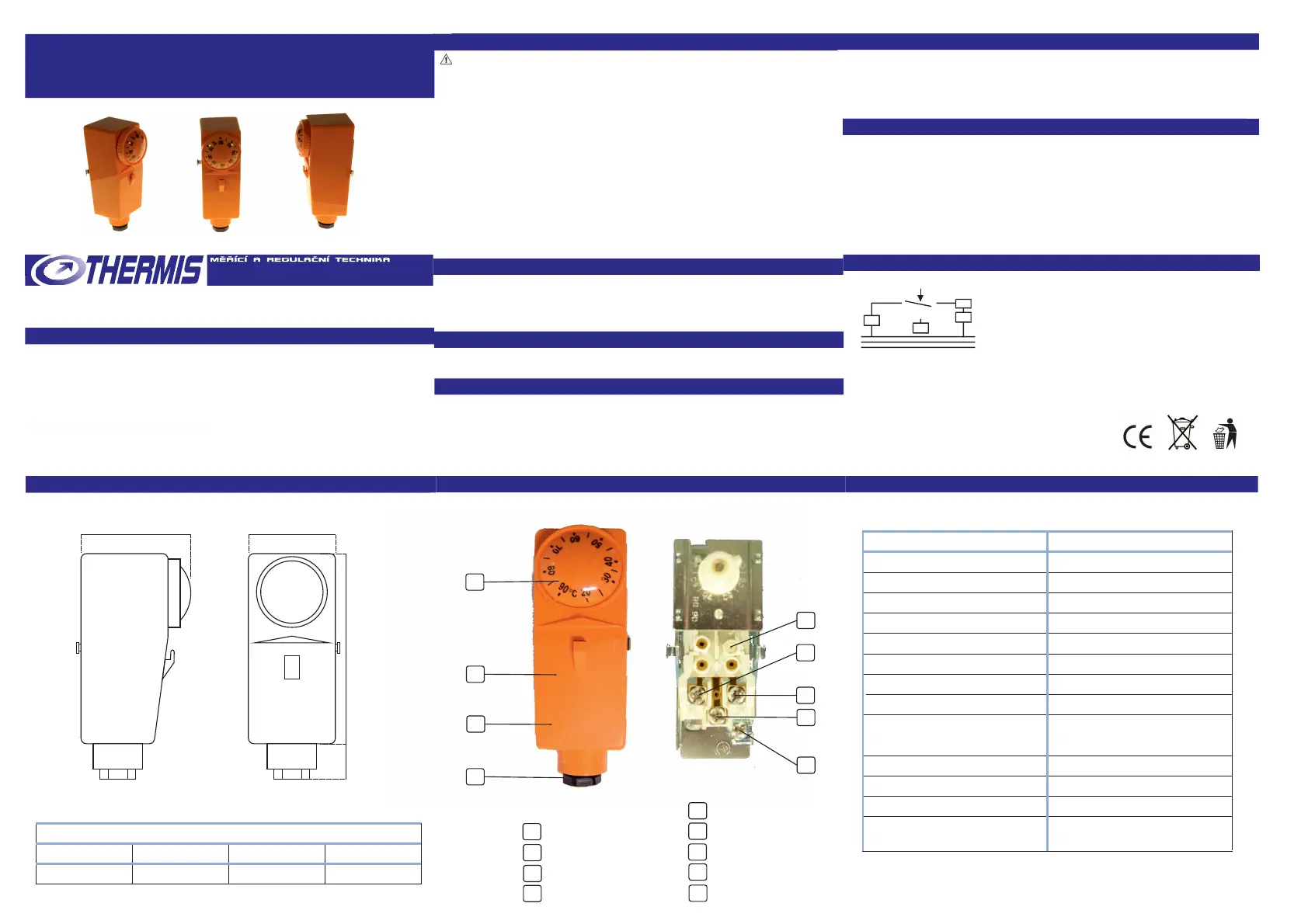

Thermis THP 90 - Page 4

Description et mode d'utilisation
Instalace
Avis:
Installation
Il peut être stocké dans des endroits fermés et aérés dans une plage de températures
15 – 60 °C. Aucun dommage mécanique ne doit survenir pendant le stockage et la
manipulation Machines. Les thermostats doivent être manipulés avec précaution,
sans chocs ni impacts violents.
InstalaceÉlimination
Effectuer l'élimination comme suit : Remettre au point de collecte des matières
premières
InstalaceGarantie
À condition que le produit soit placé et utilisé conformément aux instructions indiqué
dans le mode d'emploi, le fabricant offre une garantie selon le code applicable
municipalité refusera la réparation sous garantie si l'appareil a été endommagé :
- pendant le transport et le stockage par le client, ou ses clients,
- lors du montage ou du démontage du matériel du client, ou du sien
client..
InstalaceService de garantie et après-garantie
sous garantie et après garantie sont assurées par le fabricant. Signalez un thermostat
défectueux à le vendeur. Les réclamations concernant les thermostats sont reconnues
si elles sont satisfaites conditions à savoir :
- carte de garantie soumise du thermostat réclamé,
- facture du thermostat payant,
- les conditions des instructions d'utilisation et de montage ont été
respectées.
3
1
U
L
N
PE
+°C
° °
°
2
Instalace
Diagramme
Dessin
Description
ypeT THP-90
Plage de régulation -90°C20
1-Différence de commutation réglable 8±3K
Degré de protection IP 02
Taux de changement de température <1K/min
Max. temp ambiante supérieure. 85°C
Température de stockage 15-60°C
Sortie NO/NC
Classe d'isolation I
Charge de contact 1-2 2,5=16( )A/250V~
= V~1-3 2,5A/250
Lieu d'installation environnement commun
Tuyau de sortie M20x1,5
Installation sur le tuyau
Conception réglementation librement
accessible ou couverte
1 -2 s'ouvre lorsque la température réglée est
atteinte
1 à 3 s'allume lorsque la température réglée
est atteinte
Description
info@thermis.cz, www.thermis.cz
54 38 99 20
Dimensions en mm
a b c d
3
1
2
4
a
c
d
Le thermostat mural encastré THP 90 est utilisé dans les applications où l'accent est
mis pour l'apparence et la simplicité d'utilisation, ou lorsqu'il est pratique d'éviter les
toucher les contacts. Il est très souvent utilisé pour commuter la pompe de
circulation de la chaudière. ou dans le système solaire. Les principaux avantages
incluent une utilisation et un montage simples et la fiabilité. Le thermostat THP 90
est équipé de contacts de commutation qui permettent sélectionner la fonction de
commutation ou d'ouverture du circuit électrique. Le boîtier du thermostat offre
indice de protection IP 20
MODE D'EMPLOI
thermostat encastré THP 90
Déclaration de conformité:
Le Protocole n° 6450-004/2009 a été utilisé pour évaluer la conformité
Normes harmonisées : ČSN EN 61010-1:2003, ČSN EN 60695-2-11:2001
a
b
c
d
e réglage de la différence
b
e
L'installation et le raccordement du thermostat au circuit électrique ne peuvent être
effectués que par une personne possédant qualifications selon le décret n° 50/1978
min § 6. Installez sans tension!
1. Placez le thermostat de manière à ce que toute la surface verticale du thermostat
soit en contact avec la surface tubes. Pour un meilleur transfert, il est conseillé de
frotter la surface du montant avec celle attachée pâte de transfert de chaleur.
2. Fixez le thermostat à l'aide du ressort fourni.
3. En retirant le bouton de commande et en desserrant la vis de fixation 2, vous
obtiendrez en déverrouillant le couvercle du thermostat 3.
4. Passez le fil connecté à travers le passe-fil électrique 4 et fixez le fil attaché au borne
du thermostat a , b , c selon la fonction souhaitée. Vers la borne de terre d connecter le
câble de masse. Le différentiel de commutation peut être réglé à l'aide de la vis de
réglage e.
5. Montez le couvercle 3, serrez la vis de fixation 2, montez le bouton de réglage 1.
Lors du montage du bouton de commande, faites attention à la position droite de
l'arbre du thermostat.
Conditions de stockage
1 bouton de commande
2 vis de fixation
3 couverture
4 électricité Oeillet
a borne 2
b borne 3
c 1borne
d borne de terre
