Descrizione e modalità d'uso
Instalace
Avviso:
Installazione
InstalaceCondizioni di archiviazione
Può essere conservato in aree chiuse e ventilate entro un intervallo di temperature
15 – 60 °C. Non devono verificarsi danni meccanici durante lo stoccaggio e la
movimentazione macchine. I termostati devono essere maneggiati con cura, senza
forti urti e impatti.
InstalaceDisposizione
Effettuare lo smaltimento come segue: Consegnare al punto di raccolta delle
materie prime
InstalaceGaranzia
A condizione che il prodotto sia posizionato e utilizzato secondo le istruzioni elencati
nelle istruzioni per l'uso, il produttore fornisce una garanzia secondo il codice
applicabile
comune rifiuterà la riparazione in garanzia se il dispositivo è stato danneggiato:
- durante il trasporto e lo stoccaggio da parte del cliente, o i suoi clienti,
- durante il montaggio o lo smontaggio dell'attrezzatura del cliente o della
sua cliente.
InstalaceAssistenza in garanzia e post-garanzia
in garanzia e post-garanzia sono fornite dal produttore. Segnala un termostato difettoso
a il venditore. I reclami sui termostati vengono riconosciuti se soddisfatti condizioni e
cioè:
- scheda di garanzia presentata del termostato richiesto,
- fattura del termostato pagato,
- siano state rispettate le condizioni delle istruzioni per l'uso e di
montaggio.
3
1
U
L
N
PE
+°C
° °
°
2
Instalace
Diagramma
Disegno
Descrizione
ipoT THP-90
Intervallo di regolazione -90°C20
1-Differenza di commutazione regolabile 8±3K
Grado di protezione IP 02
Tasso di variazione della temperatura <1K/min
.Massimo. temp ambiente superiore 85°C
Temperatura di conservazione 15-60°C
Uscita NO/NC
Classe di isolamento I
1-2 2,5Carico contatti =16( )A/250V~
= V~1-3 2,5A/250
Luogo di installazione ambiente comune
Tubo di uscita M20x1,5
Installazione sul tubo
Design regolamentazione liberamente
accessibile o coperta
1 -2 si apre al raggiungimento della temperatura
impostata
1 -3 si accende al raggiungimento della temperatura
impostata
Dettagli tecnici
info@thermis.cz, www.thermis.cz
54 38 99 20
Dimensioni in mm
a b c d
3
1
2
4
a
c
d
Il termostato a parete nascosto THP 90 viene utilizzato in applicazioni in cui viene
posta enfasi per l'aspetto e il funzionamento semplice, o dove è conveniente evitare
il diretto toccando i contatti. Viene molto spesso utilizzato per commutare la pompa
di circolazione della caldaia o nel sistema solare. I principali vantaggi includono il
funzionamento e il montaggio semplici e affidabilità. Il termostato THP 90 è dotato di
contatti in commutazione che abilitano selezionare la funzione di commutazione o di
apertura del circuito elettrico. L'alloggiamento del termostato fornisce protezione
IP20

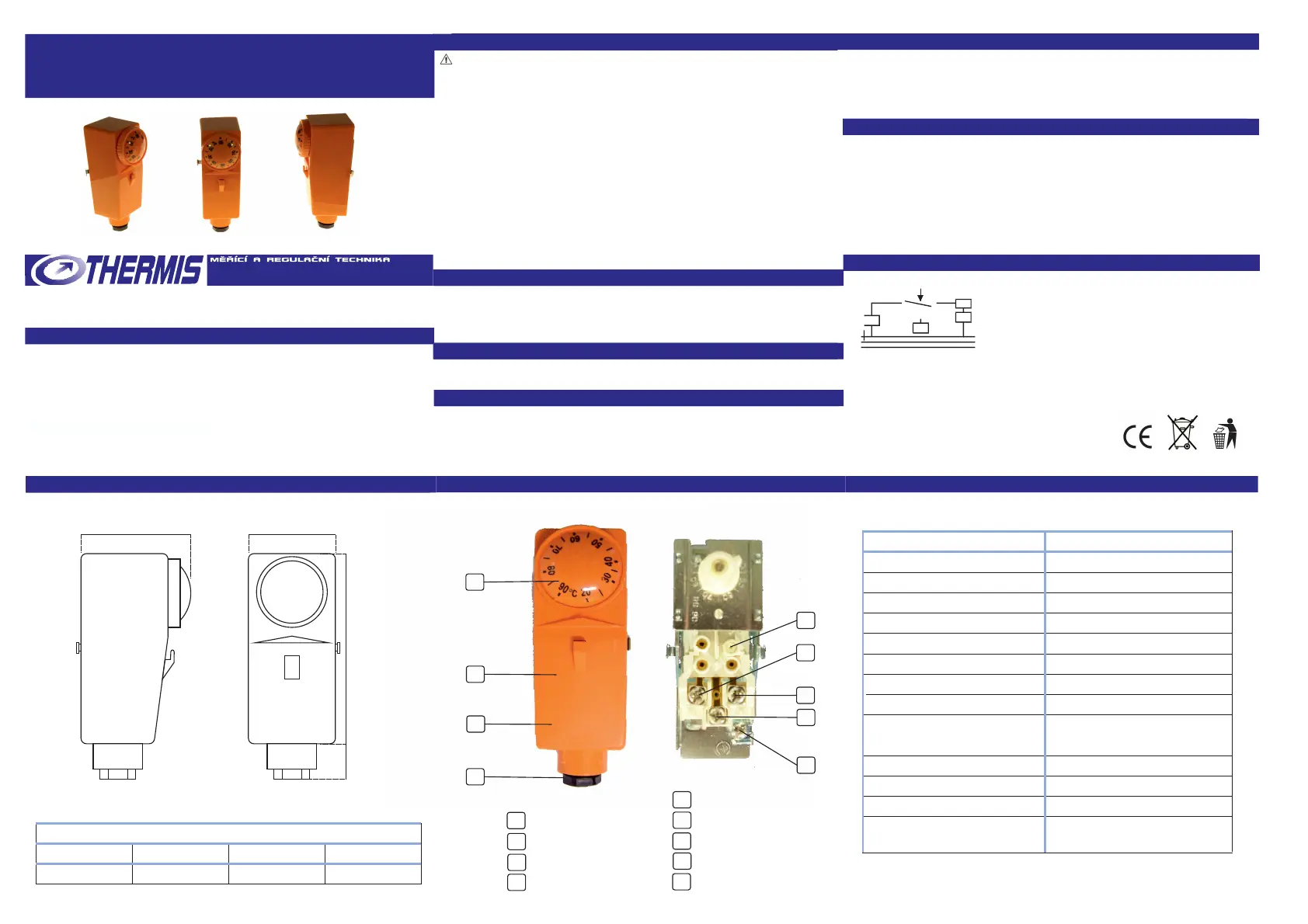

ISTRUZIONI PER L'USO
termostato da incasso THP 90
Dichiarazione di conformità:
Per valutare la conformità è stato utilizzato il protocollo n. 6450-004/2009
Norme armonizzate: ČSN EN 61010-1:2003, ČSN EN 60695-2-11:2001
a
b
c
d
e impostazione della differenza
b
e
L'installazione e il collegamento del termostato al circuito elettrico possono essere
eseguiti solo da una persona dotata di qualifiche ai sensi del decreto n. 50/1978 minimo
§ 6. Installare senza tensione!
1. Posizionare il termostato in modo che l'intera superficie verticale del termostato sia a
contatto con la superficie tubo. Per un migliore trasferimento si consiglia di strofinare la
superficie del montante con quella attaccata pasta termoconduttiva.
2. Fissare il termostato utilizzando la molla in dotazione.
3. Rimuovendo la manopola di controllo e allentando la vite di fissaggio 2, si otterrà
sganciare il coperchio del termostato 3.
4. Passare il cavo collegato attraverso l'anello di tenuta elettrico 4 e fissarvi il cavo
collegato terminale del termostato a , b , c in base alla funzione richiesta. Al terminale di
terra d collegare il cavo di terra Il differenziale di commutazione può essere regolato con
la vite di regolazione e.
5. Montare il coperchio 3, serrare la vite di fissaggio 2, montare la manopola di
regolazione 1. Quando si monta la manopola di controllo, prestare attenzione alla
posizione diritta dell'albero del termostato.
1 manopola di controllo
2 vite di fissaggio
3 copertina
4 elettricità Gommino
a terminale 2
b terminale 3
c 1terminale
d terminale di terra
