CONNESSIONE DI UN APPARECCHIO OPZIONALE
L’apparecchio può ricevere la musica audio sui vari ingressi, provenienti da sorgenti
diverse.
INGRESSI AUDIO
Ingresso Ottico :
• Collegare un cavo ottico al l’uscita di un lettore DVD/Blu-Ray/TV poi all’ingresso
OPTICAL sul retro dell’apparecchio.
Ingresso Coassiale :
• Collegare un cavo coassiale al l’uscita di un lettore DVD/Blu-Ray/TV poi al
l’ingresso COAXIAL sul retro dell’apparecchio.
Ingresso Ausiliare :
• Collegare un cavo audio analogico RCA/RCA (non fornito) all’ uscita audio di un
lettore DVD/Blu-ray/TV poi all’ingresso ANALOG INPUT.
• Collegare un cavo audio analogico RCA/3.5 alla presa cufe di un lettore MP3/
Smartphone poi all’ingresso ANALOG INPUT.
INGRESSO ANTENNA
• Collegare ilcavo antenna fornito alla presa ANT per ricevere la radio FM.

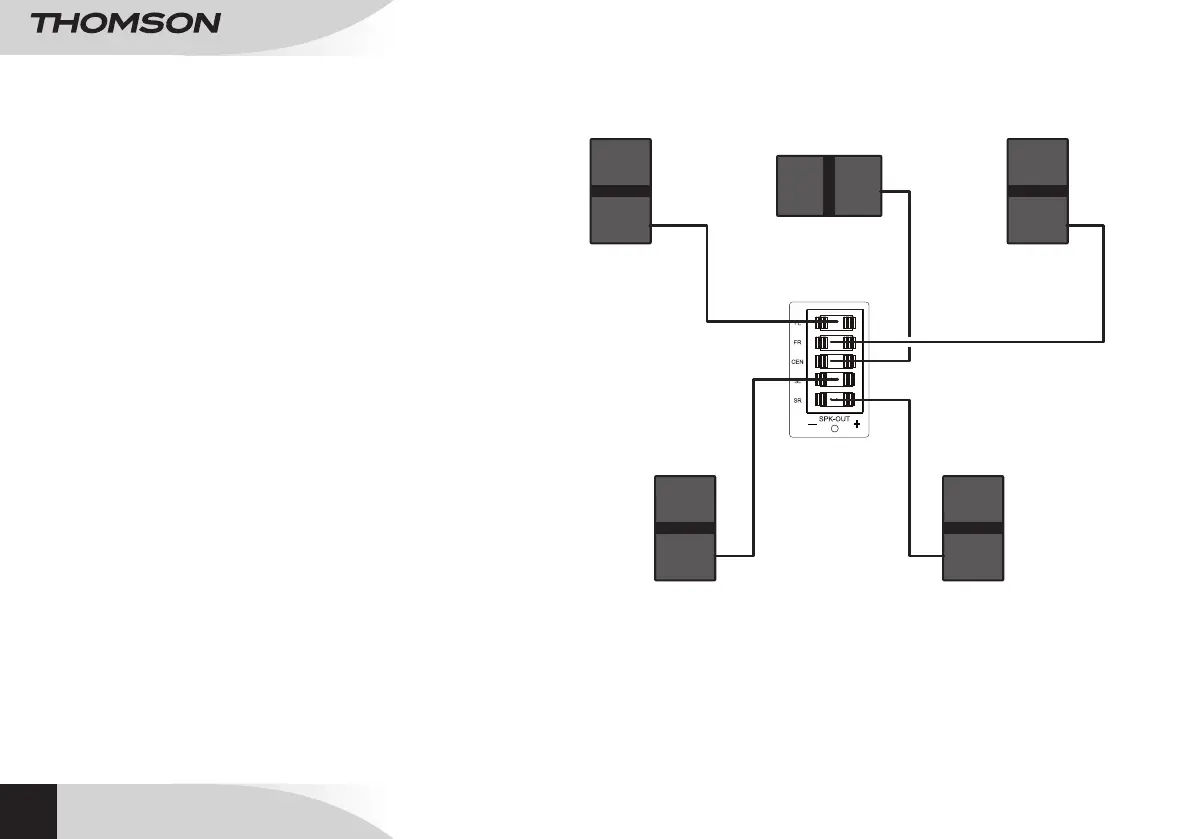

COLLEGAMENTO DEGLI ALTOPARLANTI
Uscita casse lari
• Collegare rispettivamente le quattro casse satelliti all’apparecchio su FR, FL, SR
e SL.
• Collegare la cassa centrale a CEN e il Subwoofer a SW.
Nota : I li neri sono collegati ad ogni morsettiera nera, e i li “Nero/Bianco” sono
collegati alle morsettiere Rosse.
IT
Cassa acustica
anteriore
sinistra
Cassa acustica
posteriore
sinistra
Cassa acustica
centrale
Cassa acustica
posteriore
destra
Cassa acustica
anteriore
destra
