Connexion Ethernet à un seul ordinateur
Effectuez les connexions au modem dans l’ordre suivant (Fig. 22) :
1. Branchez une extrémité du câble coaxial à la prise câble murale et l’autre extrémité au connecteur
du modem identifié « CABLE ».
2. Insérez la fiche du bloc d’alimentation secteur (c.a.) dans la prise c.a. du modem câble et la fiche à
deux broches dans la prise de courant c.a.
Nota : Utilisez seulement le bloc d’alimentation fourni avec cet appareil. L’utilisation d’autres
transformateurs pourrait endommager l’appareil.
3. Raccordez une extrémité du câble Ethernet (raccordement direct, voir ci-dessous) au port Ethernet
situé à l’arrière de l’ordinateur, et l’autre extrémité au port ETHERNET du panneau arrière du
modem câble.
Assurez-vous que ce câble est un câble direct (pas « null modem » ou croisé). Cependant, il vous
faudra un câble de type croisé si vous branchez le modem à un concentrateur (hub), ou à un
concentrateur à l’intérieur d’un commutateur de port qui fournit la même fonction.

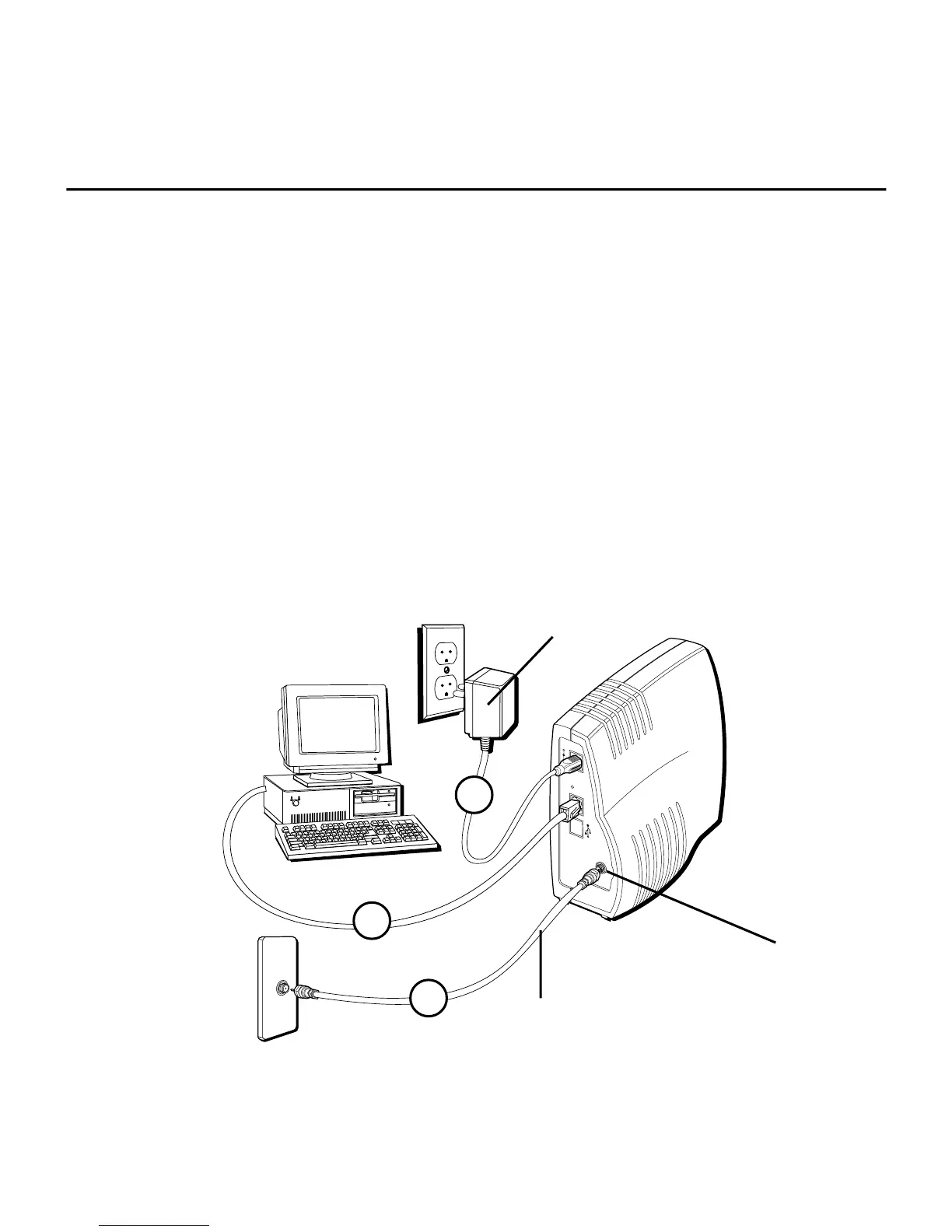

Fig. 22 : Connexion Ethernet
Bloc d’alimentation
Prise CABLE
Raccordement du modem câble
1
2
3
Câble coaxial
