TH750
FONCTIONNEMENT DU CONVERTISSEUR CONTINU-
ALTERNATIF
Votre convertisseur continu-alternatif convertit l'électricité de C.C de basse tension (courant continu) d'une batterie
en puissance de ménage à C.A. de 115 volts (courant alternatif) dans deux étapes. La première phase est un
processus de conversion C.C-à-C.C qui soulève le C.C de basse tension à l' convertisseur continu-alternatif entré
dans 145 volts de C.C. La seconde étape convertit le C.C de tension dans 115 volts, 60 hertz à C.A.
Forme d'onde de sortie du convertisseur continu-alternatif
La forme de l'onde de sortie en courant alternatif du convertisseur continu-alternatif est appelée "onde sinusoïdale
modifiée". C'est une forme d'onde à paliers aux caractéristiques similaires à la forme sinusoïdale du réseau
électrique. Cette forme d'onde est convenable pour la plupart des charges sur courant alternatif y compris les
alimentations linéaire et à découpage utilisées dans les appareils électroniques, transformateurs et petits moteurs.
L'onde sinusoïdale modifiée produite par le convertisseur continu-alternatif fournit une tension efficace (tension
RMS) de 115 volts. La plupart des voltmètres pour courant alternatif (autant numérique qu'analogique) sont
sensibles à la valeur moyenne de l'onde plutôt qu'à la valeur RMS. Ils sont étalonnés pour mesurer la tension
efficace dans les cas où la forme d'onde mesurée est une onde sinusoïdale pure. Ces voltmètres ne réussiront pas
à lire correctement la tension efficace (RMS) d'une onde sinusoïdale modifiée. La lecture à la sortie du
convertisseur continu-alternatif avec un voltmètre efficace spécial sera plus basse d'environ 20 à 30 volts. Pour une
mesure précise de la tension à la sortie de l'appareil, utiliser un VRAI voltmètre RMS comme un Fluke 87, un Fluke
8080A, un Beckman 4410 ou un Triplett 4200.
RENDEMENT À C.A. DE 115 VOLTSRENDEMENT À C.A. DE 115 VOLTS
CONSOMMATION D'ÉNERGIE DES APPAREILS
La plupart des outils électriques, et dispositifs électroniques comportent des étiquettes qui décrivent la
consommation énergétique en ampères ou en watts ou les deux. Pour éviter l'arrêt d'inverseur et le d'endommager
possible le convertisseur continu-alternatif ou l'équipement, ne dépassez pas l'estimation de la puissance en watts
de le convertisseur continu-alternatif. Pour obtenir une évaluation grossière du courant (en ampères) la source
d'énergie doit livrer où la puissance de l'outil ou du dispositif est donnée en C.A. de watts, divisent simplement la
puissance de la charge par 10. Par exemple, si une charge est évaluée à 200 watts à C.A., la source d'énergie doit
pouvoir livrer: 200 se sont divisés par 10 = 20 ampères.
Votre convertisseur continu-alternatif actionnera la plupart des charges CA Dans son estimation de puissance.
Quelques moteurs à induction utilisés dans des réfrigérateurs, congélateurs, pompes et tout autre équipement
moteur, exigent des courants de montée subite très élevés de les commencer. Votre convertisseur continu-alternatif
peut ne pas pouvoir mettre en marche certains de ces moteurs quoique leur aspiration courante évaluée soit selon
des caractéristiques pour ce convertisseur continu-alternatif.
C.A. DE LA
MODIFIÉ C.A.
3
4
2
1
1
5
1.Pinces de Batterie
2.Prise accessoire de sortie de C.C.
3.Puissance verte LED
4.Fautes Rouge LED
5.Commutateur MARCHE/ARRÊT
6.Échouement Poteau
7.Positif (+) raccordement d'alimentation C.C.
8.Grande-vitesse Ventilateur de refroidissement
9.Négatif (-) raccordement d'alimentation C.C.
7
6
9
8
Arrière de l'unité
25
Rangement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Remplacement de fusible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Maintenance préventive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Service L'information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Garantie compléte de deux ans pour une utilisation domestique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
INTRODUCTION
Merci d'acheter ce continu-alternatif de convertisseur de THOR. Veuillez lire ce manuel d'instruction soigneusement
avant emploi pour assurer l'exécution optima et pour éviter d'endommager ce produit.
Cet inverseur de puissance est configuré assurer la puissance continue sous forme de sorties à C.A. de 120 volts
de courir la plupart des ménage ou appareils électroniques.
CARACTÉRISTIQUES
Sur le panneau avant sont deux indicateurs de LED. La LED verte indique la puissance et le fonctionnement
approprié de l'inverseur ; la LED rouge indique l'arrêt d'inverseur de l'état de surcharge ou de température
excessive, ou les tensions d'entrée anormales. Le commutateur MARCHE/ARRÊT tourne l'inverseur en marche et
en arrêt. Le commutateur peut également être employé pour forcer la remise des circuits inverseurs en la coupant,
puis en arrière dessus encore.
Le courant alternatif De 120 volts est assuré par le type nord-américain standard sorties de trois-fourche. Les
sorties peuvent adapter à deux ou à prises à C.A. de trois-goupille.

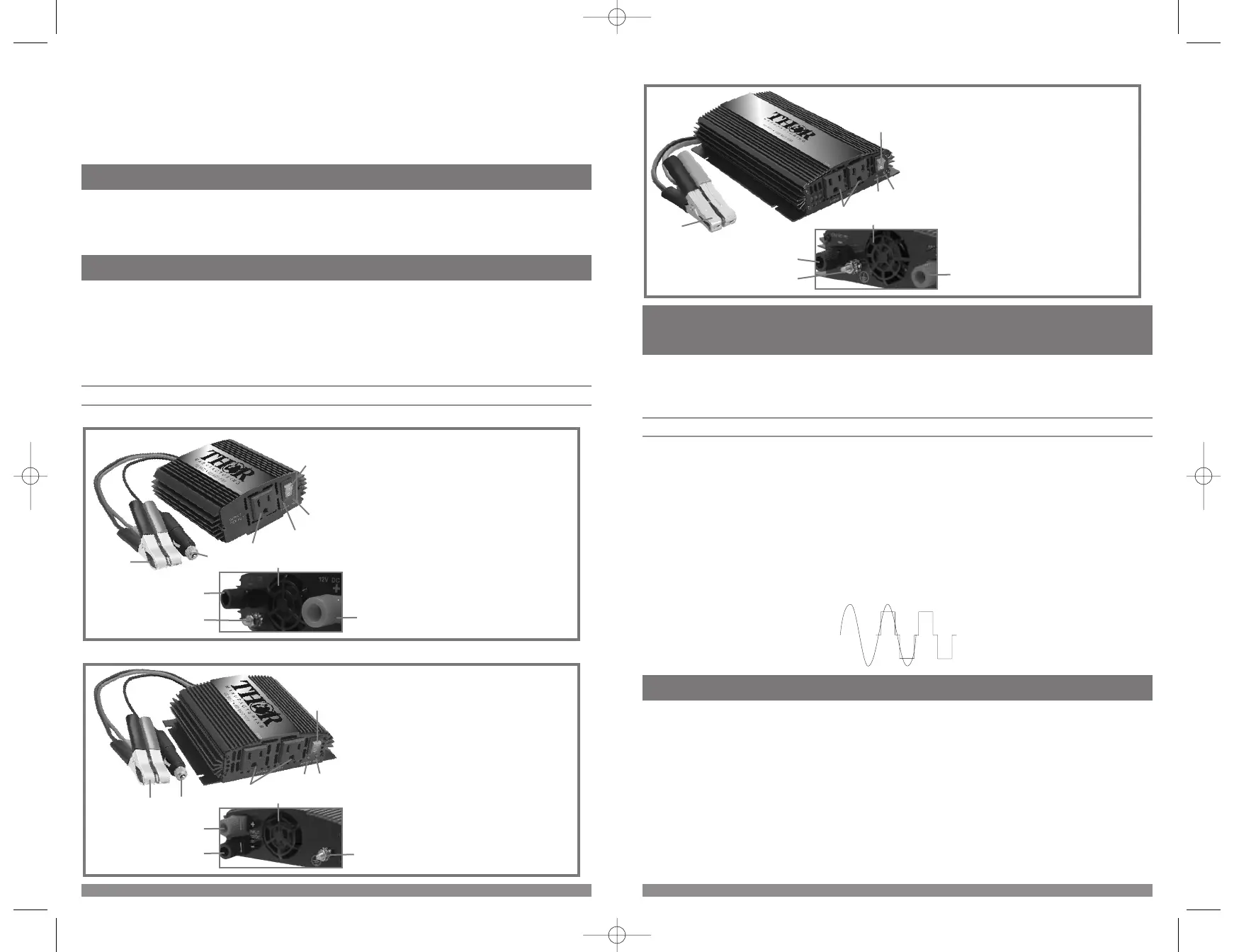

Commandes et fonctions
TH225
TH400
4
5
2
3
4
1
6
1.Pinces de Batterie
2.Prise accessoire de sortie de C.C.
3.Sortie de trois-fourche à C.A. de 115 volts
4.Puissance verte LED
5.Fautes Rouge LED
6.Commutateur MARCHE/ARRÊT
7.Positif (+) raccordement d'alimentation C.C.
8.Négatif (-) raccordement d'alimentation C.C.
9.Grande-vitesse Ventilateur de refroidissement
10.Échouement Poteau
7
8
10
9
Arrière de l'unité
2
3
4
1
1.Pinces de Batterie
2.Prise accessoire de sortie de C.C.
3.Sortie de trois-fourche à C.A. de 115 volts
4.Puissance verte LED
5.Fautes Rouge LED
6.Commutateur MARCHE/ARRÊT
7.Échouement Poteau
8.Positif (+) raccordement d'alimentation C.C.
9.Grande-vitesse Ventilateur de
refroidissement
10.Négatif (-) raccordement d'alimentation
C.C.
8
7
10
9
Arrière de l'unité
4
5
6
24
