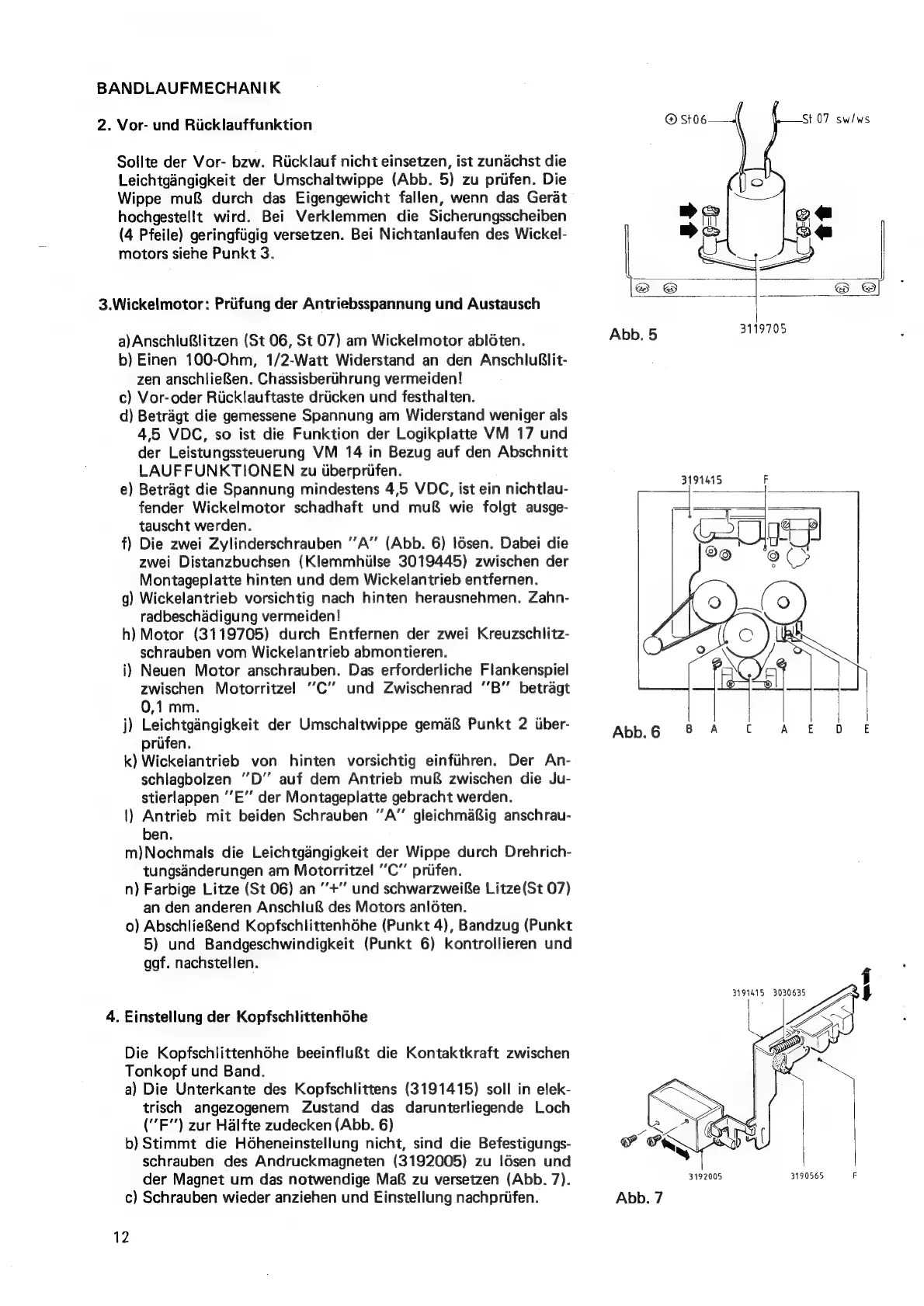

BANDLAUFMECHANIK
2.
Vor-
und
Riicklauffunktion
®
St06
St
07
sw/ws
Sollte der Vor- bzw. Riicklauf nicht einsetzen, ist zunachst die
Leichtgangigkeit der Umschaltwippe (Abb. 5) zu priifen. Die
Wippe mu& durch das Eigengewicht fallen, wenn das Gerat
hochgestellt wird. Bei Verklemmen die Sicherungsscheiben
(4 Pfeile) geringfiigig versetzen. Bei Nichtanlaufen des Wickel-
motors siehe Punkt 3.
3.Wickelmotor: Priifung der Antriebsspannung und Austausch
a)AnschluRlitzen (St 06, St 07) am Wickelmotor abléten. Abb. 5 pee
b) Einen 100-Ohm, 1/2-Watt Widerstand an den AnschluBlit-
zen anschlieRen. Chassisberiihrung vermeiden!
c) Vor-oder Riicklauftaste driicken und festhalten.
d) Betragt die gemessene Spannung am Widerstand weniger als
4,5 VDC, so ist die Funktion der Logikplatte VM 17 und
der Leistungssteuerung VM 14 in Bezug auf den Abschnitt
LAUFFUNKTIONEN zu iberpriifen.
e) Betragt die Spannung mindestens 4,5 VDC, ist ein nichtlau- ll
fender Wickelmotor schadhaft und mu& wie folgt ausge- | ¥ |
tauscht werden. |
f) Die zwei Zylinderschrauben '’A” (Abb. 6) Idsen. Dabei die me) ce
zwei Distanzbuchsen (Klemmhiilse 3019445) zwischen der 9 9 (>
Montageplatte hinten und dem Wickelantrieb entfernen.
g) Wickelantrieb vorsichtig nach hinten herausnehmen. Zahn-
radbeschadigung vermeiden!
h) Motor (3119705) durch Entfernen der zwei Kreuzschlitz-
schrauben vom Wickelantrieb abmontieren.
i) Neuen Motor anschrauben. Das erforderliche Flankenspiel
zwischen Motorritzel ’C’’ und Zwischenrad 'B’”’ betragt
0,1 mm.
j) Leichtgangigkeit der Umschaltwippe gema& Punkt 2 itiber-
prifen.
k) Wickelantrieb von hinten vorsichtig einfuhren. Der An-
schlagboizen "D’ auf dem Anitrieb muf& zwischen die Ju-
stierlappen ’’E” der Montageplatte gebracht werden.
1) Antrieb mit beiden Schrauben A” gleichmafsig anschrau-
ben.
m)Nochmals die Leichtgangigkeit der Wippe durch Drehrich-
tungsdanderungen am Motorritzel C’’ prifen.
n) Farbige Litze (St 06) an +” und schwarzweiRe Litze(St 07)
an den anderen Anschlu& des Motors anloten.
o) AbschlieRend Kopfschlittenhdhe (Punkt 4), Bandzug (Punkt
5) und Bandgeschwindigkeit (Punkt 6) kontrollieren und
ggf. nachstellen.
3191415 3030635 H
4. Einstellung der Kopfschlittenhohe L« :
AL)
v
Die Kopfschlittenhohe beeinflu&t die Kontaktkraft zwischen
Tonkopf und Band.
a) Die Unterkante des Kopfschlittens (3191415) soll in elek-
trisch angezogenem Zustand das darunterliegende Loch
("F’) zur Halfte zudecken (Abb. 6)
b) Stimmt die Hdheneinstellung nicht, sind die Befestigungs-
schrauben des Andruckmagneten (3192005) zu Idsen und
der Magnet um das notwendige Maf& zu versetzen (Abb. 7).
c) Schrauben wieder anziehen und Einstellung nachpriifen.
12
