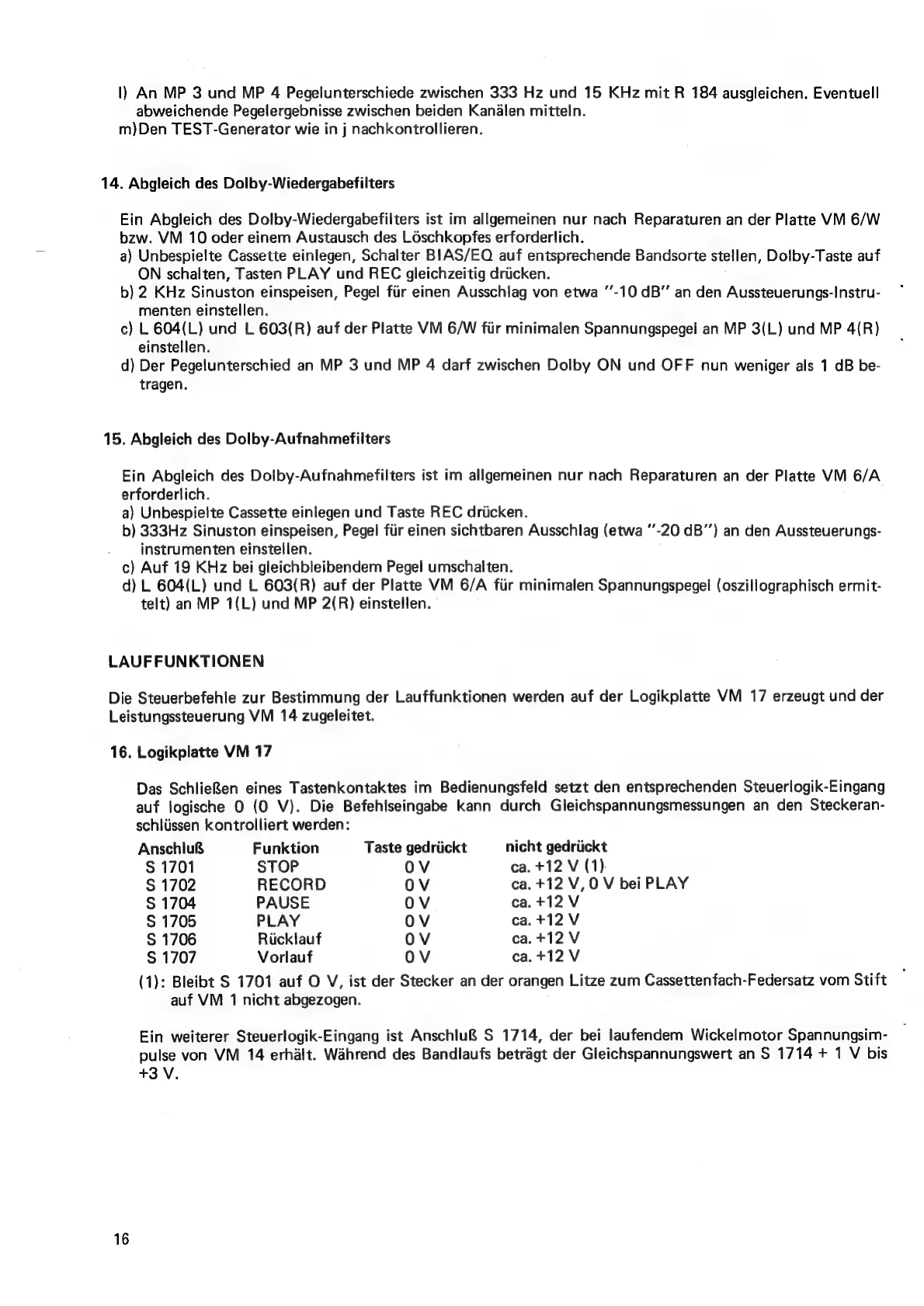

|) An MP 3 und MP 4 Pegelunterschiede zwischen 333 Hz und 15 KHz mit R 184 ausgleichen. Eventuell
abweichende Pegelergebnisse zwischen beiden Kanalen mittein.
m)Den TEST-Generator wie in j nachkontrollieren.
14. Abgleich des Dolby-Wiedergabefilters
Ein Abgleich des Dolby-Wiedergabefilters ist im allgemeinen nur nach Reparaturen an der Platte VM 6/W
bzw. VM 10 oder einem Austausch des Léschkopfes erforderlich.
a) Unbespielte Cassette einlegen, Schalter BIAS/EQ auf entsprechende Bandsorte stellen, Dolby-Taste auf
ON schalten, Tasten PLAY und REC gleichzeitig driicken.
b) 2 KHz Sinuston einspeisen, Pegel fiir einen Ausschlag von etwa "’-10 dB’”’ an den Aussteuerungs-Instru-
menten einstellen.
c) L 604(L) und L 603(R) auf der Platte VM 6/W fiir minimalen Spannungspegel an MP 3(L) und MP 4{R)
einstellen.
d) Der Pegelunterschied an MP 3 und MP 4 darf zwischen Dolby ON und OFF nun weniger als 1 dB be-
tragen.
15. Abgleich des Dolby-Aufnahmefilters
Ein Abgleich des Dolby-Aufnahmefilters ist im allgemeinen nur nach Reparaturen an der Platte VM 6/A
erforderlich.
a) Unbespielte Cassette einlegen und Taste REC driicken.
b) 333Hz Sinuston einspeisen, Pegel fiir einen sichtbaren Ausschlag (etwa "’-20 dB’’) an den Aussteuerungs-
instrumenten einstellen.
c) Auf 19 KHz bei gleichbleibendem Pegel umschalten.
d) L 604(L) und L 603(R) auf der Platte VM 6/A fiir minimalen Spannungspegel (oszillographisch ermit-
telt) an MP 1(L) und MP 2(R) einstellen.
LAUFFUNKTIONEN
Die Steuerbefehle zur Bestimmung der Lauffunktionen werden auf der Logikplatte VM 17 erzeugt und der
Leistungssteuerung VM 14 zugeleitet.
16. Logikplatte VM 17
Das SchlieRen eines Tastenkontaktes im Bedienungsfeld setzt den entsprechenden Steueriogik-Eingang
auf logische 0 (0 V). Die Befehlseingabe kann durch Gleichspannungsmessungen an den Steckeran-
schliissen kontrolliert werden:
Anschlu& Funktion Taste gedriickt nicht gedriickt
S 1701 STOP OV ca. +12 V (1)
S 1702 RECORD OV ca. +12 V, 0 V bei PLAY
S 1704 PAUSE OV ca.+12 V
S 1705 PLAY OV ca.+12 V
S 1706 Ricklauf OV ca. +12 V
S 1707 Vorlauf OV ca.+12 V
(1): Bleibt S 1701 auf O V, ist der Stecker an der orangen Litze zum Cassettenfach-Federsatz vom Stift
auf VM 1 nicht abgezogen.
Ein weiterer Steuerlogik-Eingang ist Anschlu& S 1714, der bei laufendem Wickelmotor Spannungsim-
pulse von VM 14 erhalt. Wahrend des Bandlaufs betragt der Gleichspannungswert an S 1714 + 1 V bis
+3 V.
16
