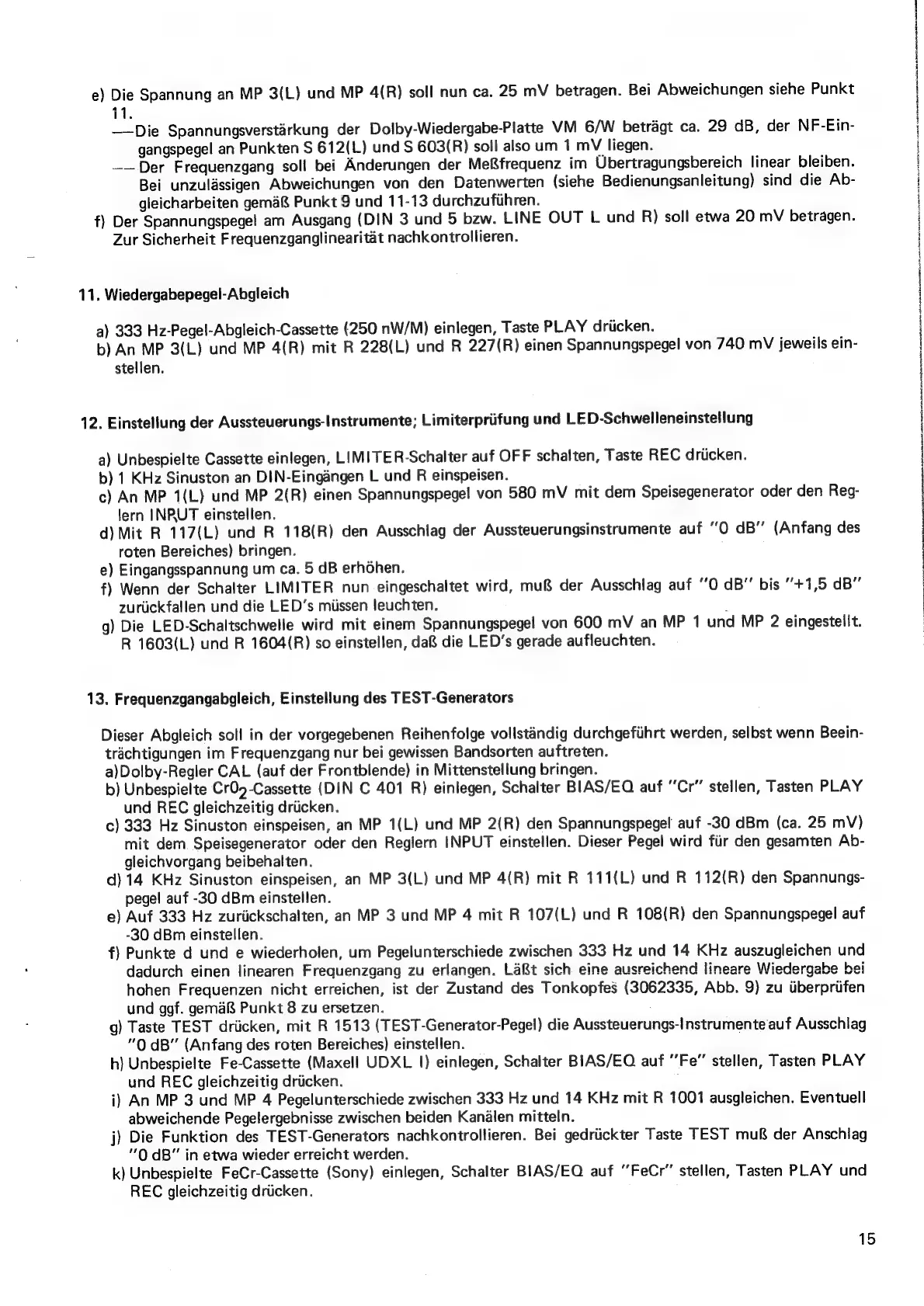

THORENS PC 650 - Page 19

e)
Die
Spannung
an
MP
3(L)
und
MP
4(R)
soll
nun
ca.
25
mV
betragen.
Bei
Abweichungen
siehe
Punkt
11.
——Die
Spannungsverstarkung
der
Dolby-Wiedergabe-Platte
VM
6/W
betragt
ca.
29
dB,
der
NF-Ein-
gangspegel
an
Punkten
S
612(L)
und
S
603(R)
soll
also
um
1
mV
liegen.
——Der
Frequenzgang
soll
bei
Anderungen
der
Meffrequenz
im
Ubertragungsbereich
linear
bleiben.
Bei
unzulassigen
Abweichungen
von
den
Datenwerten
(siehe
Bedienungsanleitung)
sind die
Ab-
gleicharbeiten
gema&
Punkt
9
und
11-13
durchzufihren.
f)
Der
Spannungspegel
am
Ausgang
(DIN
3
und
5
bzw.
LINE
OUT
L
und
R)
soll
etwa
20
mV
betragen.
Zur
Sicherheit
Frequenzganglinearitat
nachkontrollieren.
11. Wiedergabepegel-Abgleich
a)
333
Hz-Pegel-Abgleich-Cassette
(250
nW/M)
einlegen,
Taste
PLAY
driicken.
b)
An
MP
3(L)
und
MP
4(R)
mit
R
228(L)
und
R
227(R)
einen
Spannungspegel
von
740
mV
jeweils
ein-
stellen.
12.
Einstellung
der
Aussteuerungs-Instrumente;
Limiterprifung
und
LED-Schwelleneinstellung
a)
Unbespielte
Cassette
einlegen,
LIMITER-Schalter
auf
OFF
schalten,
Taste
REC
driicken.
b)
1
KHz
Sinuston
an
DIN-Eingangen
L
und
R
einspeisen.
c)
An
MP
1(L)
und
MP
2(R)
einen
Spannungspegel
von
580
mV
mit
dem
Speisegenerator
oder
den
Reg-
lern
INRUT
einstellen.
d)
Mit
R
117(L)
und
R
118(R)
den
Ausschlag
der
Aussteuerungsinstrumente
auf
“0
dB”
(Anfang
des
roten
Bereiches)
bringen.
e) Eingangsspannung um ca. 5 dB erhohen.
f)
Wenn
der
Schalter
LIMITER
nun
eingeschaltet
wird,
mu&
der
Ausschlag
auf
0
dB”
bis
"+1,5
dB”
zuriickfallen
und
die
LED’s
miissen
leuchten.
g)
Die
LED-Schaltschwelle
wird
mit
einem
Spannungspegel
von
600
mV
an
MP
1
und
MP
2
eingestelit.
R
1603(L)
und
R
1604(R)
so
einstellen,
da&
die
LED’s
gerade
aufleuchten.
13. Frequenzgangabgleich, Einstellung des TEST-Generators
Dieser Abgleich soll in der vorgegebenen Reihenfolge volistandig durchgefiihrt werden, selbst wenn Beein-
trachtigungen im Frequenzgang nur bei gewissen Bandsorten auftreten.
a)Dolby-Regler CAL (auf der Frontblende) in Mittenstellung bringen.
b)
Unbespielte
Cr02-Cassette
(DIN
C
401
R)
einlegen,
Schalter
BIAS/EQ
auf
Cr”
stellen,
Tasten
PLAY
und
REC
gleichzeitig
driicken.
c)
333
Hz
Sinuston
einspeisen,
an
MP
1(L)
und
MP
2(R)
den
Spannungspegel
auf
-30
dBm
(ca.
25
mV)
mit
dem
Speisegenerator
oder
den
Reglern
INPUT
einstellen.
Dieser
Pegel
wird
fiir
den
gesamten
Ab-
gleichvorgang
beibehalten.
d) 14 KHz Sinuston einspeisen, an MP 3(L) und MP 4(R) mit R 111(L) und R 112(R) den Spannungs-
pegel auf -30 dBm einstellen.
e)
Auf
333
Hz
zuriickschalten,
an
MP
3
und
MP
4
mit
R
107(L)
und
R
108(R)
den
Spannungspegel
auf
-30
dBm
einstellen.
f)
Punkte
d
und
e
wiederholen,
um
Pegelunterschiede
zwischen
333
Hz
und
14
KHz
auszugleichen
und
dadurch
einen
linearen
Frequenzgang
zu
erlangen.
La&t
sich eine ausreichend
lineare
Wiedergabe
bei
hohen
Frequenzen
nicht
erreichen,
ist
der
Zustand
des
Tonkopfes
(3062335,
Abb.
9)
zu
tiberpriifen
und ggf. gemaR
Punkt 8
zu
ersetzen.
g)
Taste
TEST
driicken,
mit
R
1513
(TEST-Generator-Pegel)
die
Aussteuerungs-Instrumente
auf
Ausschlag
“0 dB”
(Anfang des
roten Bereiches)
einstellen.
h)
Unbespielte
Fe-Cassette
(Maxell
UDXL
|)
einlegen,
Schalter
BIAS/EQ
auf
Fe”
stellen,
Tasten
PLAY
und
REC
gleichzeitig
driicken.
;
i)
An
MP
3
und
MP
4
Pegelunterschiede
zwischen
333
Hz
und
14
KHz
mit
R
1001
ausgleichen.
Eventuell
abweichende
Pegelergebnisse
zwischen
beiden Kanalen
mitteln.
j)
Die
Funktion
des
TEST-Generators
nachkontrollieren.
Bei
gedriickter
Taste
TEST
mu&
der
Anschlag
"0
dB” in
etwa
wieder
erreicht
werden.
k)
Unbespielte
FeCr-Cassette
(Sony)
einlegen,
Schalter
BIAS/EQ
auf
“FeCr”’
stellen,
Tasten
PLAY
und
REC
gleichzeitig
driicken.
15
