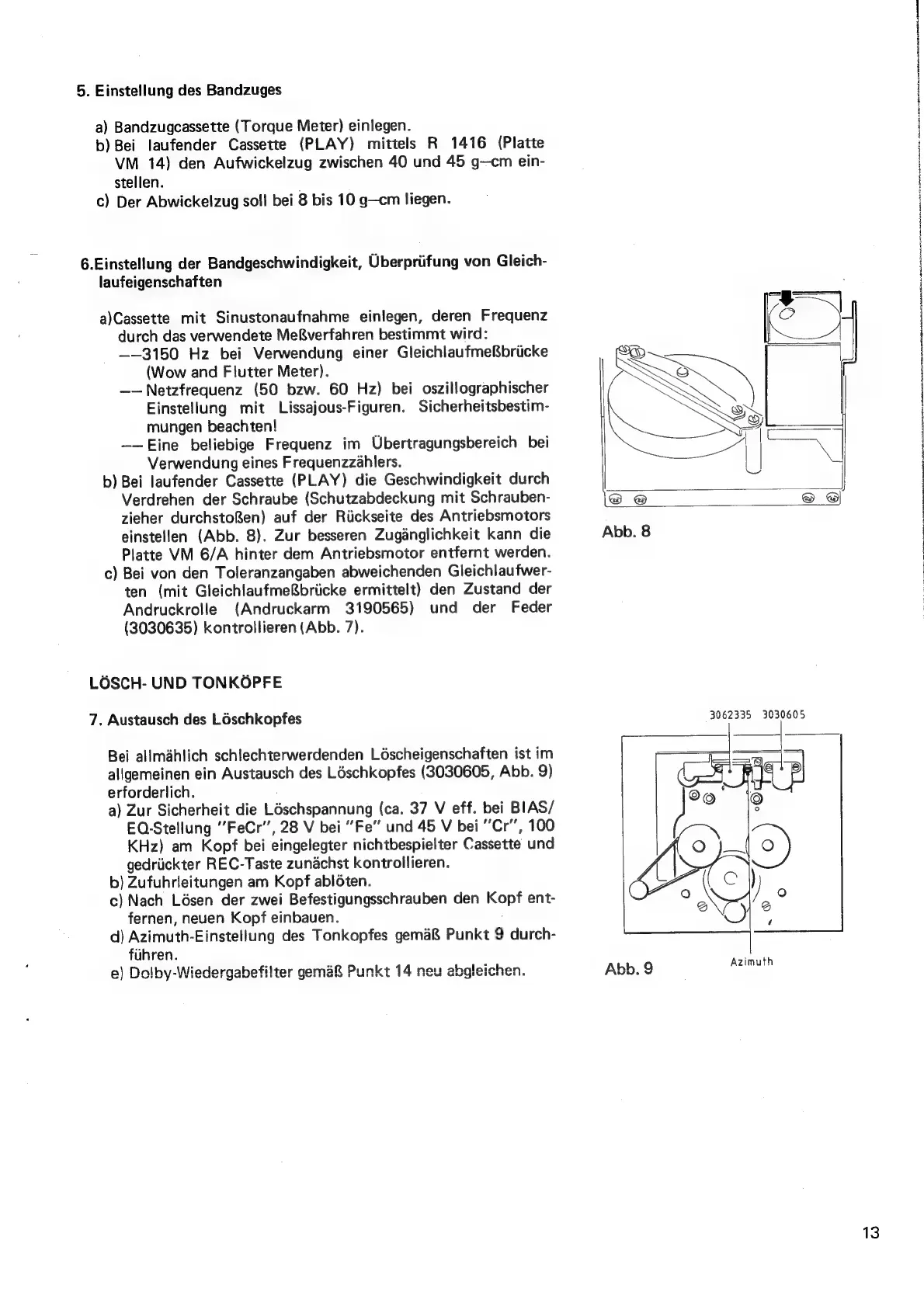

5.
Einstellung
des
Bandzuges
a)
Bandzugcassette
(Torque
Meter)
einlegen.
b)
Bei
laufender
Cassette
(PLAY)
mittels
R
1416
(Platte
VM
14)
den
Aufwickelzug
zwischen
40
und
45
g—cm
ein-
stellen.
.
c)
Der
Abwickelzug
soll
bei
8
bis
10
g—cm
liegen.
6.Einstellung
der
Bandgeschwindigkeit,
Uberpriifung
von
Gleich-
laufeigenschaften
a)Cassette
mit
Sinustonaufnahme
einlegen,
deren
Frequenz
durch
das
verwendete
MeRverfahren
bestimmt
wird:
——3150
Hz
bei
Verwendung
einer
GleichlaufmeRbriicke
(Wow
and
Flutter
Meter).
——Netzfrequenz
(50
bzw.
60
Hz)
bei
oszillographischer
Einstellung
mit
Lissajous-Figuren.
Sicherheitsbestim-
mungen
beachten!
——Eine
beliebige
Frequenz
im
Ubertragungsbereich
bei
Verwendung
eines
Frequenzzahlers.
b)
Bei
laufender
Cassette
(PLAY)
die
Geschwindigkeit
durch
Verdrehen
der
Schraube
(Schutzabdeckung
mit
Schrauben-
zieher
durchstof&%en)
auf der
Riickseite
des
Antriebsmotors
einstellen
(Abb.
8).
Zur
besseren
Zuganglichkeit
kann
die
Platte
VM
6/A
hinter
dem
Antriebsmotor
entfernt
werden.
c)
Bei
von
den
Toleranzangaben
abweichenden
Gleichlaufwer-
ten
(mit
GleichlaufmeRbriicke
ermittelt)
den
Zustand
der
Andruckrolle
(Andruckarm
3190565)
und
der
Feder
(3030635)
kontrollieren
(Abb.
7).
LOSCH-
UND
TONKOPFE
7.
Austausch
des
Loschkopfes
Bei
allmahlich
schlechterwerdenden
Léscheigenschaften
ist
im
allgemeinen
ein
Austausch
des
Léschkopfes
(3030605,
Abb.
9)
erforderlich.
a)
Zur
Sicherheit
die
Léschspannung
(ca.
37
V
eff.
bei
BIAS/
EQ-Stellung
“FeCr’’,
28
V
bei
Fe”
und
45
V
bei
Cr’,
100
KHz)
am
Kopf
bei
eingelegter
nichtbespielter
Cassette
und
gedriickter
REC-Taste
zunachst
kontrollieren.
b)
Zufuhrleitungen
am
Kopf
abioten.
c)
Nach
Lésen
der
zwei
Befestigungsschrauben
den
Kopf
ent-
fernen,
neuen
Kopf
einbauen.
d)
Azimuth-Einstellung
des
Tonkopfes
gema&
Punkt
9
durch-
fiihren.
e)
Dolby-Wiedergabefilter
gema&
Punkt
14
neu
abgleichen.
Abb.
8
3062335
3030605
|
3)
Abb.
9
Azimuth
13
