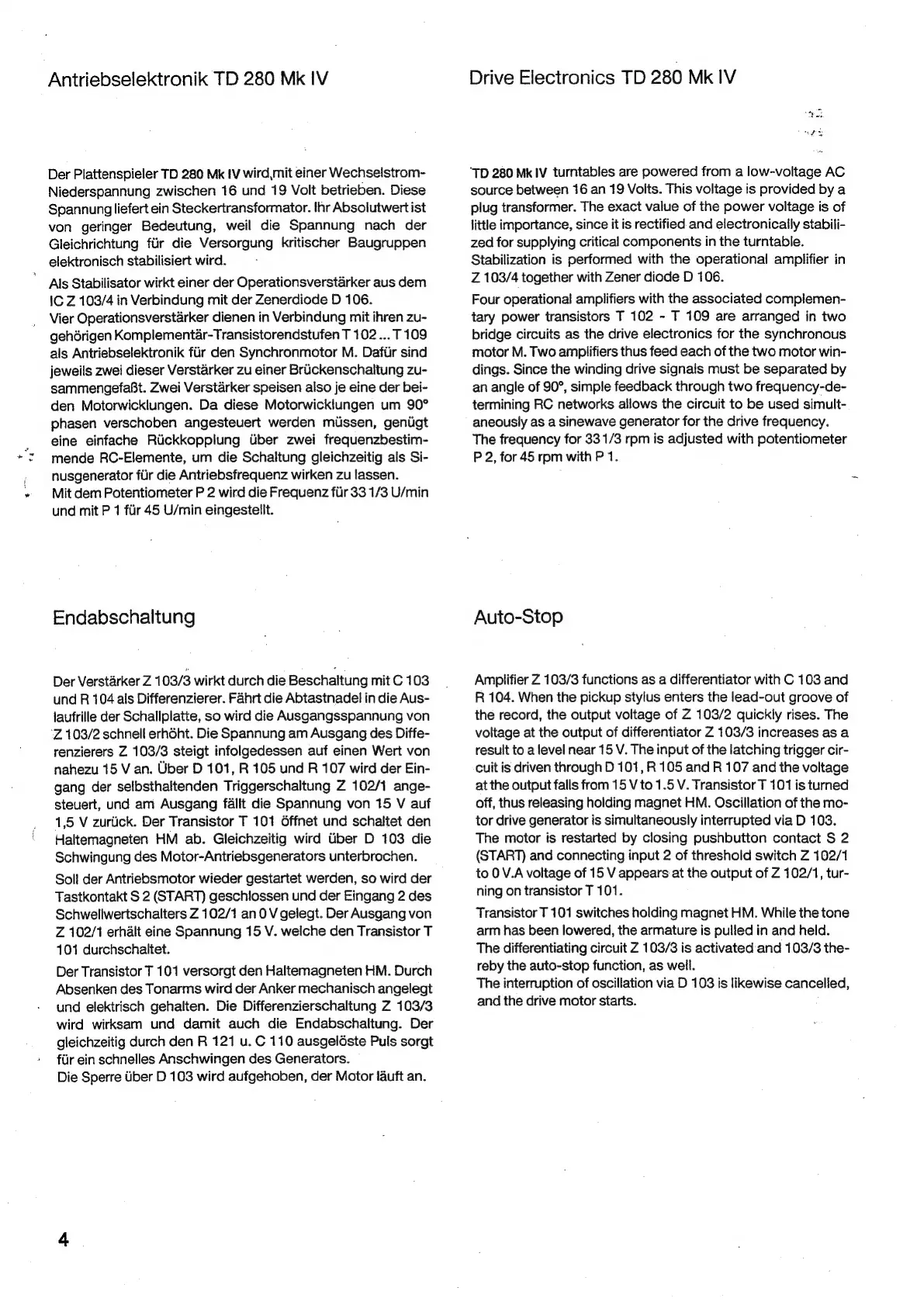

Antriebselektronik TD 280 Mk IV
Der Plattenspieler TD 280 Mk [V wird,mit einer Wechseistrom-
Niederspannung zwischen 16 und 19 Volt betrieben. Diese
Spannung liefert ein Steckertransformator. thr Absolutwert ist
von geringer Bedeutung, weil die Spannung nach der
Gleichrichtung fur die Versorgung kritischer Baugruppen
elektronisch stabilisiert wird.
Als Stabilisator wirkt einer der Operationsverstarker aus dem
IC Z 103/4 in Verbindung mit der Zenerdiode D 106.
Vier Operationsverstarker dienen in Verbindung mit ihren zu-
gehdrigen Komplementar-Transistorendstufen T 102... T 109
als Antriebselektronik fiir den Synchronmotor M. Dafir sind
jeweils zwei dieser Verstarker zu einer Brickenschaltung zu-
sammengefaBt. Zwei Verstarker speisen also je eine der bei-
den Motorwicklungen. Da diese Motorwicklungen um 90°
phasen verschoben angesteuert werden miussen, gentgt
eine einfache Rickkoppiung Uber zwei frequenzbestim-
mende RC-Elemente, um die Schaitung gleichzeitig als Si-
nusgenerator fur die Antriebsfrequenz wirken zu lassen.
Mit dem Potentiometer P 2 wird die Frequenz fiir 33 1/3 U/min
und mit P 1 fiir 45 U/min eingestellt.
Endabschaltung
Der Verstarker Z 103/3 wirkt durch die Beschaltung mit C 103
und R 104 als Differenzierer. Fahrt die Abtastnadel in die Aus-
laufrille der Schallplatte, so wird die Ausgangsspannung von
Z 103/2 schnell erhdht. Die Spannung am Ausgang des Diffe-
renzierers Z 103/3 steigt infolgedessen auf einen Wert von
nahezu 15 V an. Uber D 101, R 105 und R 107 wird der Ein-
gang der selbsthaltenden Triggerschaltung Z 102/1 ange-
steuert, und am Ausgang fallt die Spannung von 15 V auf
1,5 V zurtick. Der Transistor T 101 dffnet und schaltet den
Haltemagneten HM ab. Gleichzeitig wird Uber D 103 die
Schwingung des Motor-Antriebsgenerators unterbrochen.
Soll der Antriebsmotor wieder gestartet werden, so wird der
Tastkontakt S 2 (START) geschlossen und der Eingang 2 des
Schwellwertschalters Z 102/1 an 0 V gelegt. Der Ausgang von
Z 102/1 erhalt eine Spannung 15 V. welche den Transistor T
101 durchschaltet.
Der Transistor T 101 versorgt den Haltemagneten HM. Durch
Absenken des Tonarms wird der Anker mechanisch angelegt
und elektrisch gehalten. Die Differenzierschaltung Z 103/3
wird wirksam und damit auch die Endabschaltung. Der
gleichzeitig durch den R 121 u. C 110 ausgeléste Puls sorgt
fiir ein schnelles Anschwingen des Generators.
Die Sperre tiber D 103 wird aufgehoben, der Motor lauft an.
Drive Electronics TD 280 Mk IV
‘TD 280 Mk IV turntables are powered from a low-voltage AC
source between 16 an 19 Volts. This voltage is provided by a
plug transformer. The exact value of the power voltage is of
little importance, since it is rectified and electronically stabili-
zed for supplying critical components in the turntable.
Stabilization is performed with the operational amplifier in
Z 103/4 together with Zener diode D 106.
Four operational amplifiers with the associated complemen-
tary power transistors T 102 - T 109 are arranged in two
bridge circuits as the drive electronics for the synchronous
motor M. Two amplifiers thus feed each of the two motor win-
dings. Since the winding drive signals must be separated by
an angle of 90°, simple feedback through two frequency-de-
termining RC networks allows the circuit to be used simult-
aneously as a sinewave generator for the drive frequency.
The frequency for 331/3 rpm is adjusted with potentiometer
P 2, for 45 rpm with P 1.
Auto-Stop
Amplifier Z 103/3 functions as a differentiator with C 103 and
R 104. When the pickup stylus enters the lead-out groove of
the record, the output voltage of Z 103/2 quickly rises. The
voltage at the output of differentiator Z 103/3 increases as a
result to a level near 15 V. The input of the latching trigger cir-
cuit is driven through D 101, R 105 and R 107 and the voltage
at the output falls from 15 V to 1.5 V. Transistor T 101 is turned
off, thus releasing holding magnet HM. Oscillation of the mo-
tor drive generator is simultaneously interrupted via D 103.
The motor is restarted by closing pushbutton contact S 2
(START) and connecting input 2 of threshold switch Z 102/1
to 0V.A voltage of 15 V appears at the output of Z 102/1, tur-
ning on transistor T 101.
Transistor T 101 switches holding magnet HM. While the tone
arm has been lowered, the armature is pulled in and held.
The differentiating circuit Z 103/83 is activated and 103/3 the-
reby the auto-stop function, as well.
The interruption of oscillation via D 103 is likewise cancelled,
and the drive motor starts.
