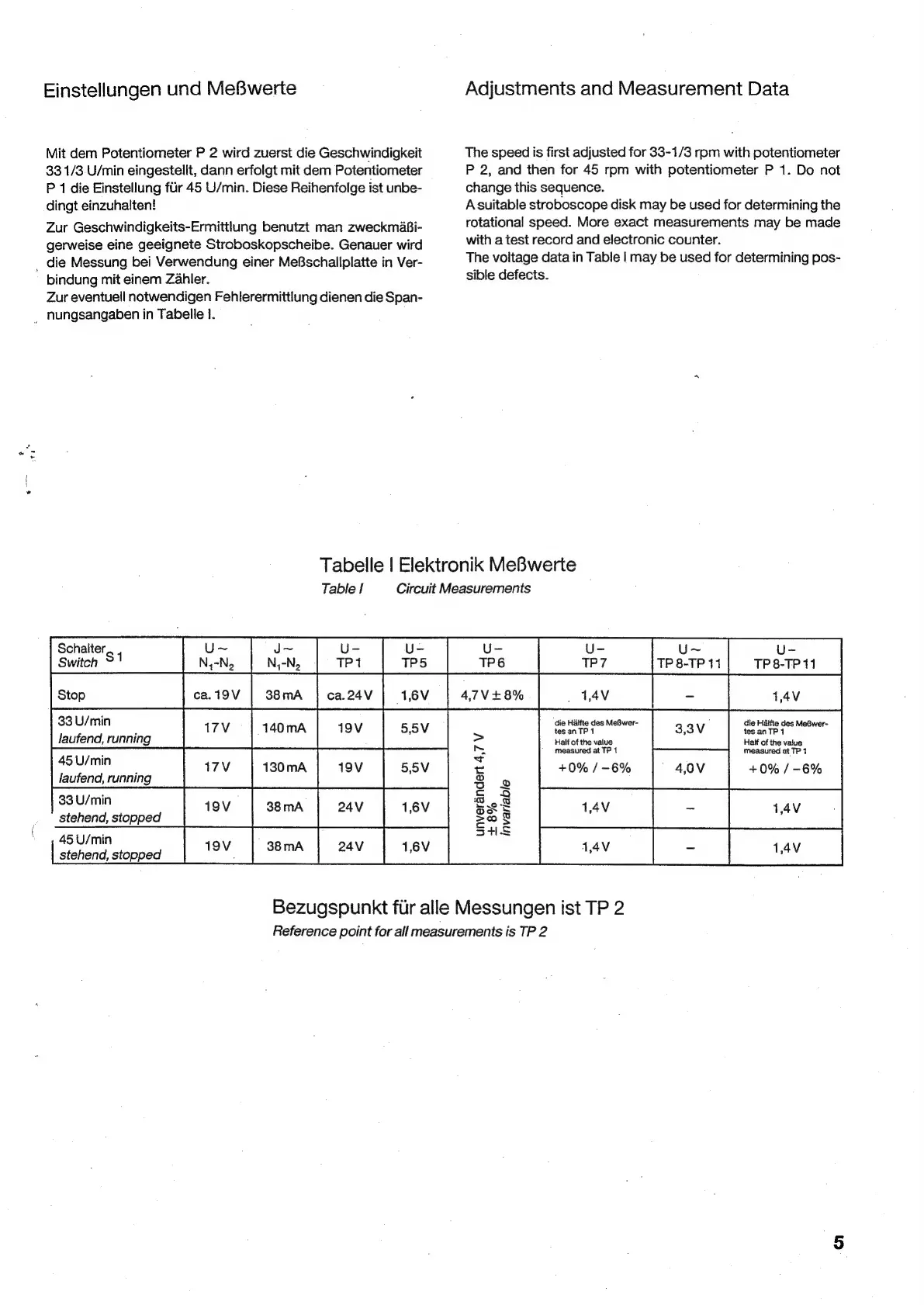

THORENS TD 280 Mk IV Service Manual

Einstellungen
und
MeBwerte
Mit dem Potentiometer P 2 wird zuerst die Geschwindigkeit
33 1/3.U/min eingestellt, dann erfolgt mit dem Potentiometer
P 1 die Einstellung fiir 45 U/min. Diese Reihenfolge ist unbe-
dingt einzuhalten!
Zur Geschwindigkeits-Ermittlung benutzt man zweckmaBi-
gerweise eine geeignete Stroboskopscheibe. Genauer wird
_ die Messung bei Verwendung einer MeBschallplatte in Ver-
bindung mit einem Zahler.
Zur eventuell notwendigen Fehlerermittlung dienen die Span-
_ Nungsangaben in Tabelle 1.
Adjustments and Measurement Data
The speed is first adjusted for 33-1/3 rpm with potentiometer
P 2, and then for 45 rpm with potentiometer P 1. Do not
change this sequence.
A suitable stroboscope disk may be used for determining the
rotational speed. More exact measurements may be made
with a test record and electronic counter.
The voltage data in Table | may be used for determining pos-
sible defects.
Tabelle | Elektronik MeBwerte
Table | Circuit Measurements
Schalter
Switch S1
33 U/min 140mA
laufend, running
45 U/min
laufend, running
33 U/min
_ stehend, stopped
45 U/min
stehend, stopped
38mA
U- U- U- U- U-
NN, NUN, TP 1 TP5 TPS TP7 TP es 11 TP 8-TP 11
EACieaire
die Halfte des MeBwer- die Py — MeGwer-
> tesanTP 1 tes an TP
Half of the value Half of a value
> measured at TP 1 measured at TP 1
g +0% /-6% +0% /-6%
Oo i)
c¢ xs
G8
oos
208
Cc
SHE
Bezugspunkt fiir alle Messungen ist TP 2
Reference point for all measurements is TP 2
