506-7203 4 of 14
1
EN STINGER INSTALLATION
ES INSTALACIÓN DE LA ESPIGA
FR INSTALLATION DU SUPPORT
PT INSTALAÇÃO DO ESPIGÃO
EN

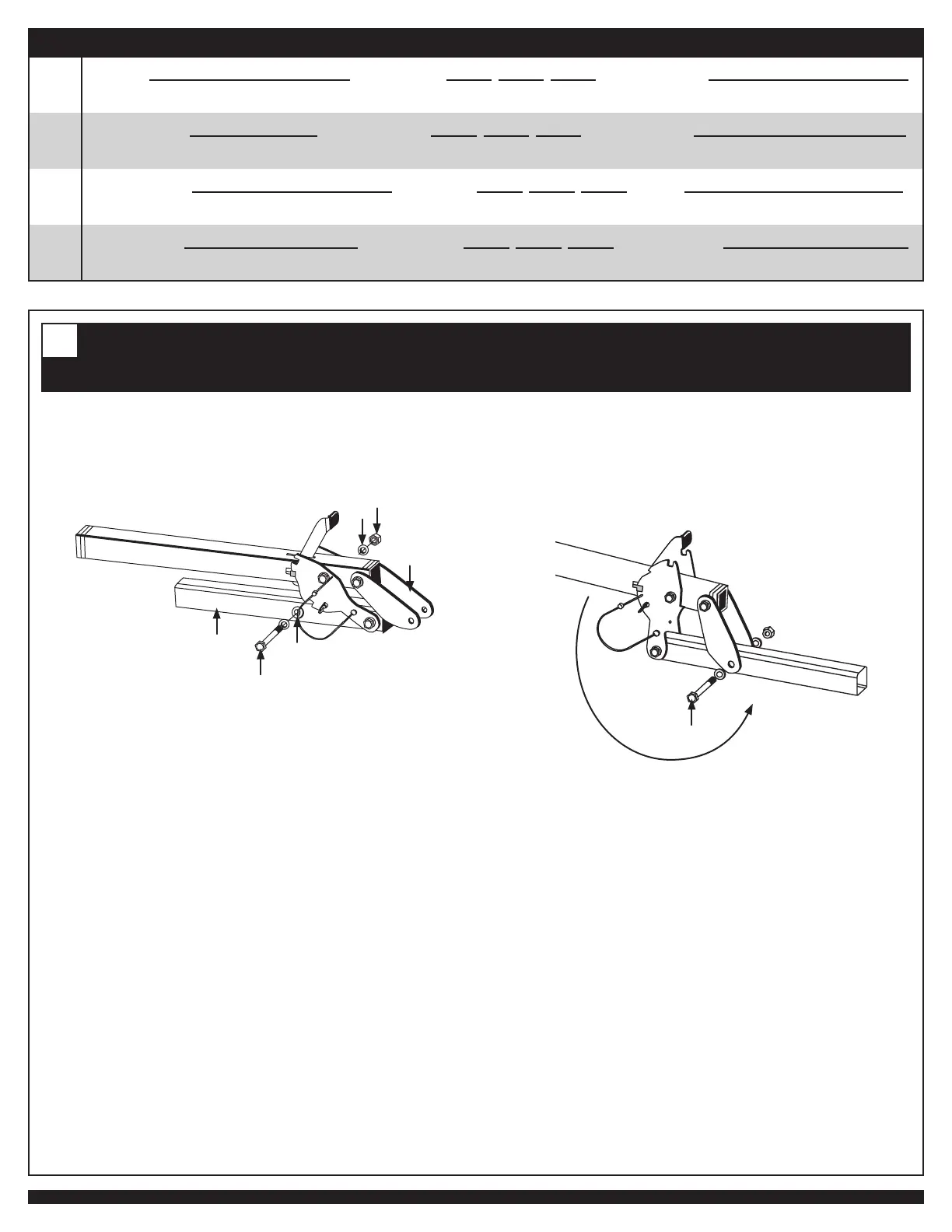

A. Remove the bolt, nut and washer from the rear linkage bars using the 2 Thule tools provided.
B. Swing the hitch base 180 degrees and line up the bushings in the middle hole with the linkage bars.
C. Replace the bolt, nut and washers and tighten firmly using Thule tools provided.
ES
A. Saque el perno, tuerca y arandela de las barras de enlace traseras usando las 2 herramientas Thule suministradas.
B. Abra la base del enganche 180 grados y alinee los bujes en el agujero del medio con las barras de enlace.
C. Reemplace el perno, tuerca y arandelas y apriete firmemente usando las herramientas Thule suministradas.
FR
A. Retirez la vis, l’écrou et la rondelle des barres de liaison arrière à l’aide des 2 outils Thule fournis.
B. Ouvrez la base de l’attelage à 180° et alignez les bagues dans le trou du milieu sur les barres de liaison.
C. Remettez la vis, l’écrou et les rondelles en place, et serrez fermement à l’aide des outils Thule fournis.
PT
A. Remova o parafuso, porca e arruela das barras de ligação traseiras usando as 2 ferramentas Thule fornecidas.
B. Balance a base do engate em 180 graus e alinhe as buchas no orifício central com as barras de ligação.
C. Reposicione o parafuso, porca e arruelas e aperte firmemente utilizando as ferramentas Thule fornecidas.
EN PRODUCT REGISTRATION / ES REGISTRO DEL PRODUCTO / FR ENREGISTREMENT DE PRODUIT / PT REGISTRO DO PRODUTO
EN
Model # XXXXXXXXXXXXXXXXXXXXXX Purchase Date XXXXX/XXXXX/XXXXX Place of PurchaseXXXXXXXXXXXXXXXXXXXXXX
Register online at www.thule.com/register THULE 42 Silvermine Road Seymour, Connecticut 06483 (800) 238-2388
ES
N.ºde modelo XXXXXXXXXXXXXX Fecha de compra XXXXX/XXXXX/XXXXX Lugar de compra PurchaseXXXXXXXXXXXXXXXXX
Regístrese en línea en: www.thule.com/register THULE 42 Silvermine Road Seymour, Connecticut 06483 (800) 238-2388
FR
Node modèle XXXXXXXXXXXXXXXXXXXXXX Date d’achat XXXXX/XXXXX/XXXXX Magasin XXXXXXXXXXXXXXXXXXXXXXXX
Enregistrement en ligne sur www.thule.com/register THULE 42 Silvermine Road Seymour, Connecticut 06483 (800) 238-2388
PT
Nº de modelo XXXXXXXXXXXXXXXXXXX Data de compra XXXXX/XXXXX/XXXXX Local de compra PurchaseXXXXXXXXXXXXXX
Registre online em www.thule.com/register THULE 42 Silvermine Road Seymour, Connecticut 06483 (800) 238-2388
A
A
A
A
B
B
B
S
B
