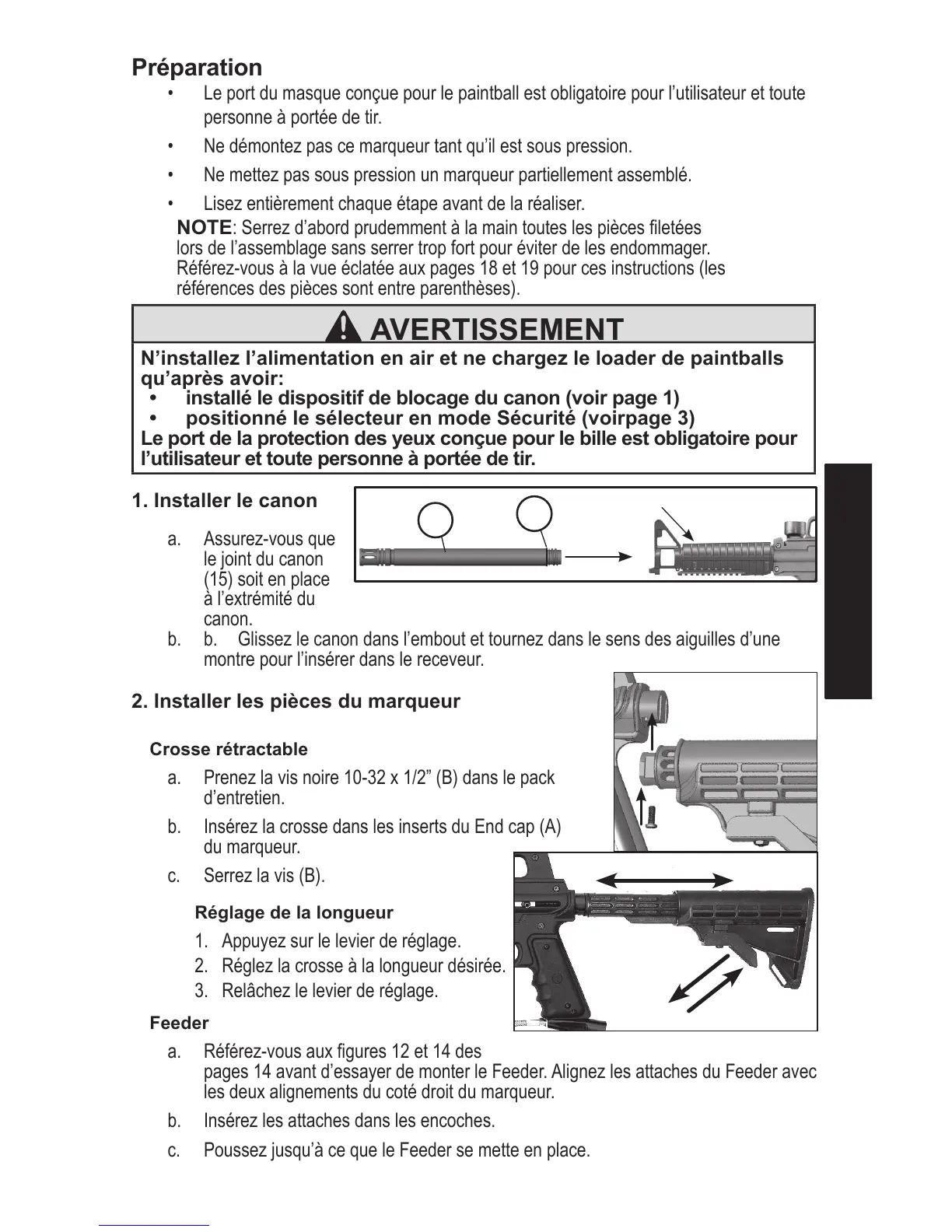

Préparation
• Leportdumasqueconçuepourlepaintballestobligatoirepourl’utilisateurettoute
personneàportéedetir.
• Nedémontezpascemarqueurtantqu’ilestsouspression.
• Nemettezpassouspressionunmarqueurpartiellementassemblé.
• Lisezentièrementchaqueétapeavantdelaréaliser.
NOTE:Serrezd’abordprudemmentàlamaintouteslespiècesletées
lorsdel’assemblagesansserrertropfortpouréviterdelesendommager.
Référez-vousàlavueéclatéeauxpages18et19pourcesinstructions(les
référencesdespiècessontentreparenthèses).
AVERTISSEMENT
N’installez l’alimentation en air et ne chargez le loader de paintballs
qu’après avoir:
• installé le dispositif de blocage du canon (voir page 1)
• positionné le sélecteur en mode Sécurité (voirpage 3)
Le port de la protection des yeux conçue pour le bille est obligatoire pour
l’utilisateur et toute personne à portée de tir.
1. Installer le canon
a. Assurez-vousque
lejointducanon
(15)soitenplace
àl’extrémitédu
canon.
b. b. Glissezlecanondansl’emboutettournezdanslesensdesaiguillesd’une
montrepourl’insérerdanslereceveur.
2. Installer les pièces du marqueur
Crosse rétractable
a. Prenezlavisnoire10-32x1/2”(B)danslepack
d’entretien.
b. InsérezlacrossedanslesinsertsduEndcap(A)
dumarqueur.
c. Serrezlavis(B).
Réglage de la longueur
1. Appuyezsurlelevierderéglage.
2. Réglezlacrosseàlalongueurdésirée.
3. Relâchezlelevierderéglage.
Feeder
a. Référez-vousauxgures12et14des
pages14avantd’essayerdemonterleFeeder.AlignezlesattachesduFeederavec
lesdeuxalignementsducotédroitdumarqueur.
b. Insérezlesattachesdanslesencoches.
c. Poussezjusqu’àcequeleFeedersemetteenplace.
a
B
2
1
3
Figure 2: Installer et régler la crosse
Figure 1: Installer le Canon
51
15
garde main ComPLet
