2. Montez soigneusement la moitié gauche du receveur (assurez-vous que les deux moitiés
s’emboîtent).
3. Insérez cinq des six vis du receveur comme montré en Figure 13. Ne montez pas la partie
inférieure gauche n°38 (comme indiqué en Figure 13)
4. Remontez le Garde Main complet et xez avec les vis restant (38) de l’étape 3.
5. Attachez l’ASA (7), serrez deux vis (39 et 40) (NOTE: n° 39, est la vis la plus petite de
l’adaptateur et se monte à l’avant comme indiqué).
6. Appliquez de l’huile pour marqueur sur le joint du canon, insérez le canon (51) et vissez-le
soigneusement.
7. Glissez le Feeder (41) dans le receveur et secouez jusqu’à ce que le attache du feeder
(33) se mette en place.
8. Appuyez sur les 2 encoches du chargeur (55) et glissez celui-ci dans le marqueur jusqu’à
ce qu’il se mette en place.
NOTE: Le chargeur peux être utilisé pour y ranger des outils et de l’huile certiée Tippmann
pour votre marqueur.
Montage du E-Trigger
N’utilisez pas l’ensemble électronique s’il n’est pas installé, car le solenoide/armature pourrait
vous pincer. Vériez que les pièces du E-Trigger sont positionnées correctement pour un
montage comme indiqué en Figure 16 au bas de cette page.
1. Placez le solenoide/armature (l’armature se trouve dans le solenoide) dans le Corps
droit.
2. Alignez délicatement et insérez l’ensemble électronique dans l’insert.
27
25
35
19
ta05014 aimant
SoLénoïd
armature
ta09935
Carte éLeCtronique
ta06020
gouPiLLe de
L’armature
ta01135 Sear
02-88 reSSort
de Sear
Bouton de
détente
ConneCteur de
La PiLe
CondenSateur
zone en retrait de
La Batterie

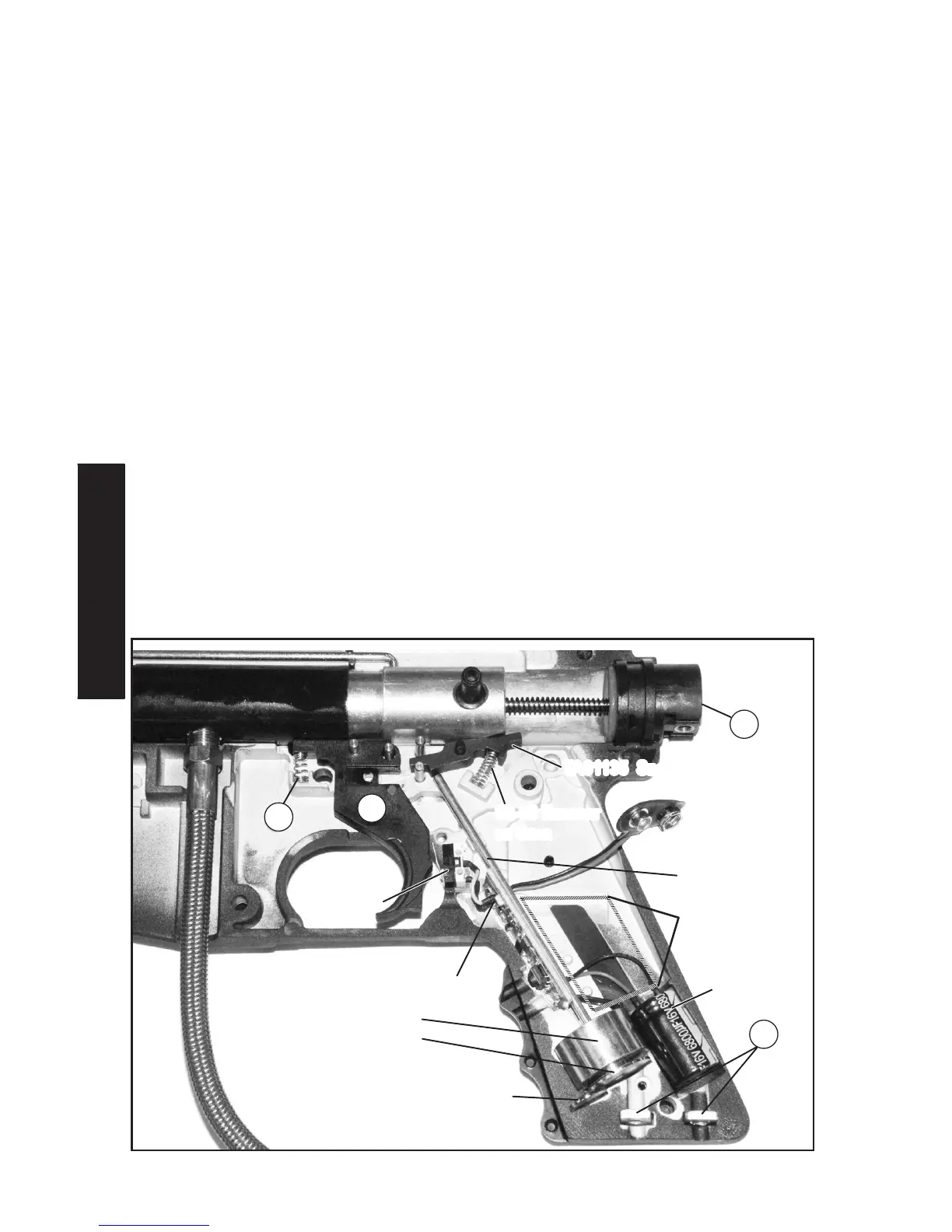

Figure 16: Remontez les composantes du E-Trigger
