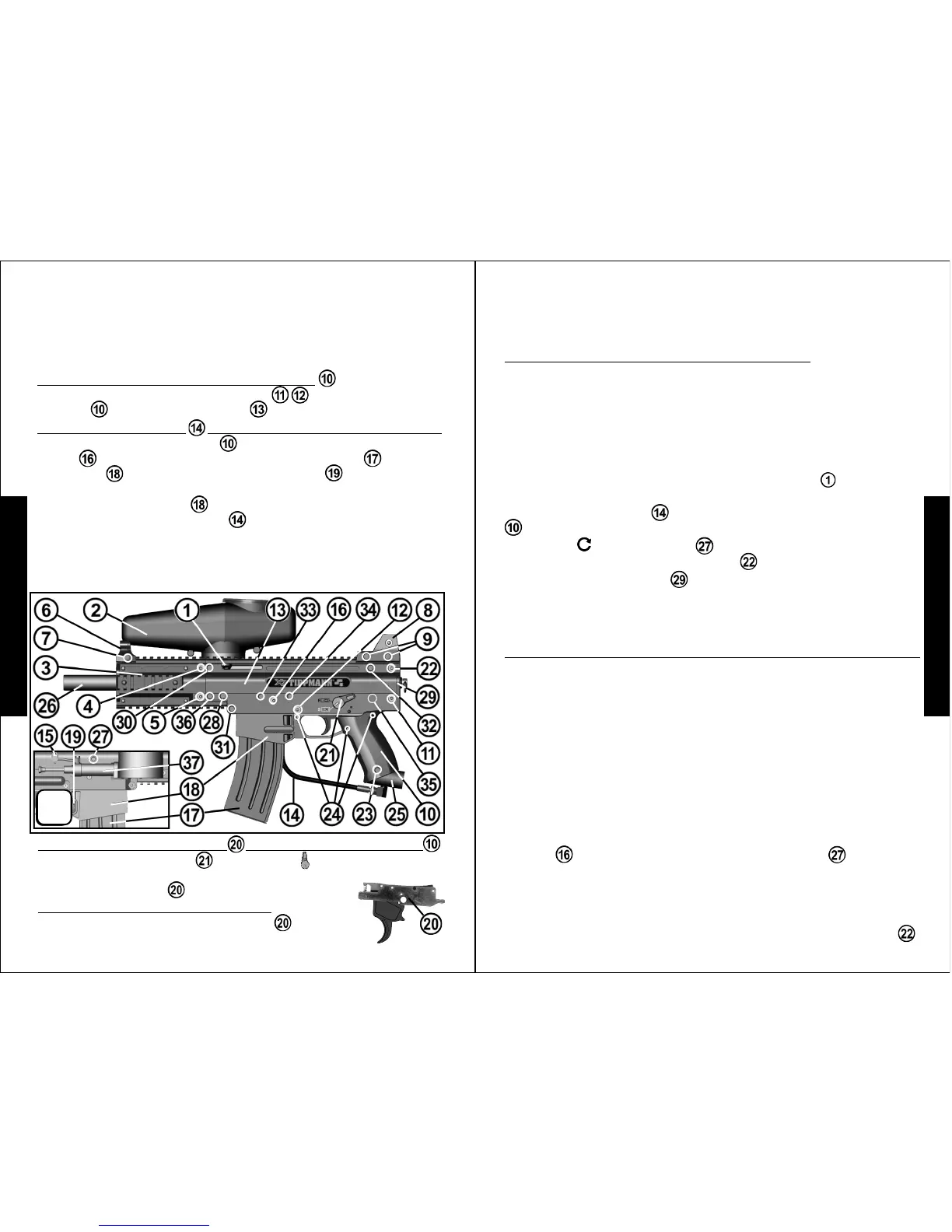

Désassemblage / Assemblage du marqueur (continué de la page 13)
F
R
A
N
Ç
A
I
S
Pour installer les parties d’assemblé d’actionnement et le receveur inférieur:
1)
❏
Nettoyez l’ intérieure du receveur supérieur et les parties enlevées.
2)
❏
Inspectez et remplacez les parties endommagées. Lubrifiez
❏
le
boulon du cercle d'O avant,
❏
le boulon cercle d'O arrière,
❏
l'arme liée et
❏
le ressort d'actionnement/l'épingle guidant avec quelque gouttes de
l'huile Tippmann
®
pour les marqueurs de balle de peint (ou une autre huile
supérieure pour les marqueurs de balle de peint) avant de les réinstaller.
3)
❏
Insérez la valve dans le tube puissant avec la forme de bouchon de
Pierre tombale aligné avec la forme de bouchon du tube puissant. Insérez
l’adapteur de Pierre tombale pour vérifier le match.
4)
❏
Insérez les parties ré-assemblées (le boulon avant, le tube puissant/
la valve, le boulon arrière/introduction de boulon arrière, avec l’arme liée
face visible) jusqu’à l’adapteur de Pierre tombale peut être inséré, l’épingle
(longue)
remplacé et on a accès à la vis de vélocité . (C’est peut
– être nécessaire de secouer légèrement le marqueur en re-mettant les
parties dans le marqueur.)
5)
❏
Insérez l'épingle guidant dans le ressort d'actionnement et
❏
le
ressort d'actionnement dans
❏
Insérez le bouchon, en tenant l'épingle
guidant au centre.
❏
Installez l'épingle courte du bouchon supérieur .
Désassemblage / Assemblage du marqueur (continué de la page 12)
13
Désassemblage / Assemblage du marqueur
(continué à la page 14)
F
R
A
N
Ç
A
I
S
• Pour avoir accès aux parties de détente:
❏
Tirez la
plaque gauche de l’assemblé de détente
. N’enlevez
pas les 5 goupilles de la plaque droite voyez page 10.
L'Enlevage et L'installation de l'assemblé d'actionnement
NOTE: Ce n'est pas nécessaire de désassembler le receveur supérieur
pour accéder et réviser les parties internes de l'assemblé.
Pour enlever les parties de l'assemblé d'actionnement: le boulon avant, le
tube puissant, la valve, le boulon arrière/introduction de boulon arrière,
l'arme liée, l'épingle guidant d'actionnement, le ressort d'actionnement et
l'assemblé d'amorce à la fin (les parties montrées aux pages 9 et 10).
Désassemblage / Assemblage du marqueur
(continué à la page 15)
1)
❏
Enlevez la réserve d’air avant de désassembler:
❏
Déchargez le
marqueur,
❏
enlevez le réserve d’air comme décrit à la page 8 et
❏
mettez le marqueur dans la position désarmée avant de commencer à
enlever au champ. Si votre marqueur est armé, tenez la poignée du boulon
3/4 en arrière - puis tirez la détente et relâchez la poignée
qui désarmera
le marqueur.
2)
❏
Enlevez la ligne à gaz et détachez le receveur inférieur (la poignée)
(voyez des instructions pour Désassemblage du receveur à la page 13).
3)
❏
Serrez la vis de vélocité passé le receveur.
4)
❏
Enlevez la dernière épingle (courte) en tenant l'amorce en place.
5)
❏
Tirez l’amorce à la fin et inclinez le marqueur au dessus, les
parties d’assemblé d’actionnement devraient glisser de l’arrière du
marqueur. C'est peut - être nécessaire de secouer légèrement le marqueur
en glissant les parties.
•
Pour enlever l’assemblé de détente du receveur inférieur (la poignée) :
❏
Faites tourner la sécurité verticalement et
❏
tirez - la et sortez -
la du côté gauche du receveur inférieur.
❏
Enlevez soigneusement
l'assemblé de détente
en la gardant intact.
La Vue
du Côté
Droite
• Pour enlever la ligne à gaz / la Pierre Tombale du receveur supérieur:
❏
Enlevez le receveur inférieur voyez en haut.
❏
Enlevez l'épingle
longue
du receveur supéreur.
❏
Enlevez le magasin de la base
du magasin
en poussant le bouton du magasin (au côté droite de
la base du magasin), et puis glissez le magasin en bas et sortez - le.
❏
Glissez la base du magasin en arrière jusqu'à elle s'arrête, ensuite en
bas.
❏
Tirez en bas la ligne à gaz pour enlever la ligne à gaz / Pierre
Tombale. NOTE: Si vous enlevez la ligne à gaz de la Pierre Tombale, en
réinstallant inspectez et lubrifiez le cercle d'O et soyez certain de ne pas
surserrer et arracher les parties aux filets.
•
Pour enlever le receveur inférieur (la poignée) :
❏
Enlevez les 2
épingles longues du receveur inférieur
et tirez le receveur
inférieur
du receveur supérieur .
Désassemblage d’receveur
❏
La protection des yeux faite exprès pour la balle de peint doit être portée
par le joueur et d'autres personnes dans le champ à tir.
❏
Première: faites les pas 1), 2), 3), 4), 5), 6), 7), et 8) comme souligné
aux pages 11 et 12 avant de commencer le Désassemblage du Receveur.
