L’entreposage
Ensuite, installez la chemise du canon (voyez page 1) et mettez
votre marqueur dans la mode de sécurité =
(voyez page 3).
Vous devriez entreposer votre marqueur dans un endroit sec. Avant
d'entreposer votre marqueur, soyez certain que le marqueur est
bien propre et lubrifié (voyez le nettoyage et la maintenance à la
page 11) pour qu'il ne rouille pas. Entreposez votre marqueur
avec le boulon dans la position devant (désarmé). Si votre
marqueur est armé, tenez la poignée du boulon en arrière - puis
tirez la détente et relâchez la poignée
qui désarmera le
marqueur. Installez la chemise du canon (voyez les instructions
sur la page 1) et que la sécurité est au mode de sécurité =
(voyez page 3).
Quand vous prenez votre marqueur d'entreposage, soyez certain
que la chemise du canon est bien installée (voyez page 1) et que
la sécurité est à la mode de sécurité =
(voyez page 3). Vous
devriez relubrifier le cercle d'O boulon arrière, et le cercle d'O de
boulon devant avant d'utiliser (voyez l'Enlevage et l'installation de
l'assemblé d'actionnement à la page 14).
Réparer les échappes du cylindre du réserve d’air
L’échappe le plus commun c’est l’un d’un mauvais cercle d’O valve
d’un réserve d’air. Pour remplacer un cercle d’O de valve, il faut
enlever d-abord le mauvais cercle d’O de valve et puis installez le
nouveau. Ce cercle d’O se trouve au bout de votre valve de la
réserve d’air. Les meilleurs cercles d’O de valve sont fait
d’urethane. Les cercles d’O d’urethane ne sont pas affecté par
les pressions élévées du réserve d’air. Ceux peuvent être achetés
de Tippmann
®
ou votre vendeur local de balle de peint. NOTE: Si
le nouveau cercle d’O ne résoud pas l’échappe du réserve d’air,
n’essayez pas de réparer le cylindre d’air. Il faut contacter
Tippmann
®
ou votre vendeur local de balle de peint.
F
R
A
N
Ç
A
I
S
5)
❏
Lubrifiez le canon/les
cercle d'O de l'adapteur. Suivez
l'illustration et
❏
Insérez les 4
boulons courts
/ / /
et les 3 boulons longs
/ /
de receveur aux endroits
correctes et serrez -les assez
pour garder les moitiés au
4)
❏
Utilisez vos bouts de doigts pour guider la moitié gauche
directement en bas sur la moitié droite jusqu'à les moitiés du
receveur conviennent proprement. Si ça ne se convient pas la
première fois, vérifiez pour être certain que le ressort et les autres
parties sont restés en place et répétez jusqu'à les moitiés se
conviennent exactement.
3)
❏
Avec la main gauche qui tient
comme montré audessous, utilisez la
main droite pour mettre en place la
poignée armante avec le ressort dans
la rainure du receveur
, ensuite
positionnez le bord du ressort dans le
bout de la rainure du ressort courbé
comme montré audessous . Ensuite,
saisissez le receveur gauche avec la
main droite comme montré.

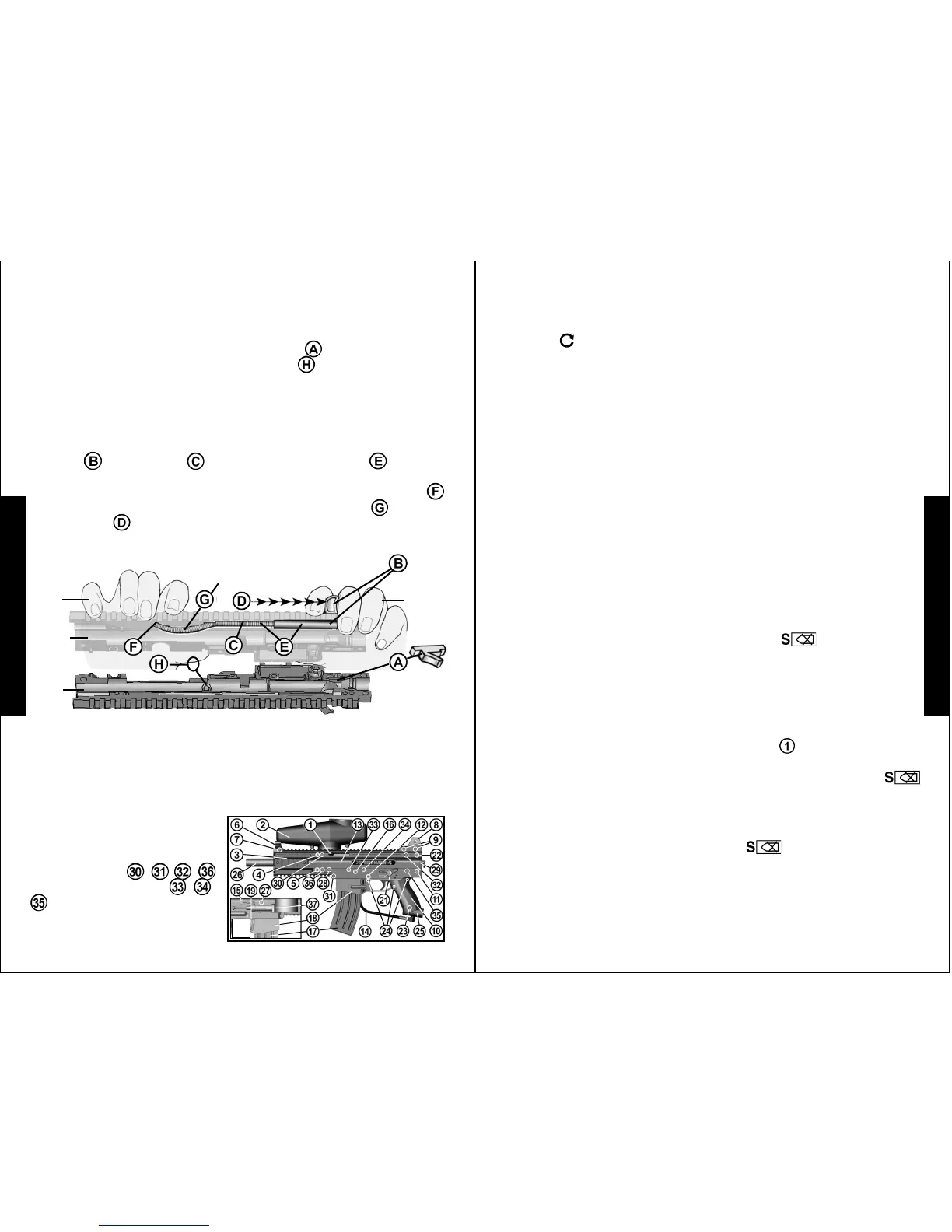

Assemblée De Receveur Supérieure:
2)
❏
Avec la main gauche,
saisissez le moitié gauche du
receveur supérieur comme
montré pour tenir la poignée
armante
et le ressort
en place en appliquant la
pression à côté avec le doigt
d'index poussant dans un sens
de fleches
contre la
poignée armante.
1)
❏
Soyez certain que toutes les parties sont propres et lubrifiées
avant de ré-assembler. Mettez plat le moitié droite du receveur
supérieur en haut avec
❏
le loquet de balle insérez en position
et
❏
le cercle d'O du receveur supérieur et collé en position
comme montré audessous.
La
main
gauche
La
main
droite
Le côté
droite
Le loquet
de balle
La poignée armante
Le ressort de poignée armante
sera courbé.
Le côté
gauche
Assemblée De Receveur Supérieure (continué de la page 16)
La Vue
du Côté
Droite
même niveau mais encore assez desserré pour vous permettre d'insérer
maintenant et de tordre l'unité de canon/adapteur dans un sens de
l'horloge
pour ré-installer.
6) Maintenant soyez certain que tous les 7 boulons sont serrés mais
pas surserrés pour ne pas arracher le filet des parties.
Assemblée De Receveur Supérieure (continué de la page 17)
Assemblée De Receveur Supérieure
(continué à la page 18)
