6mm

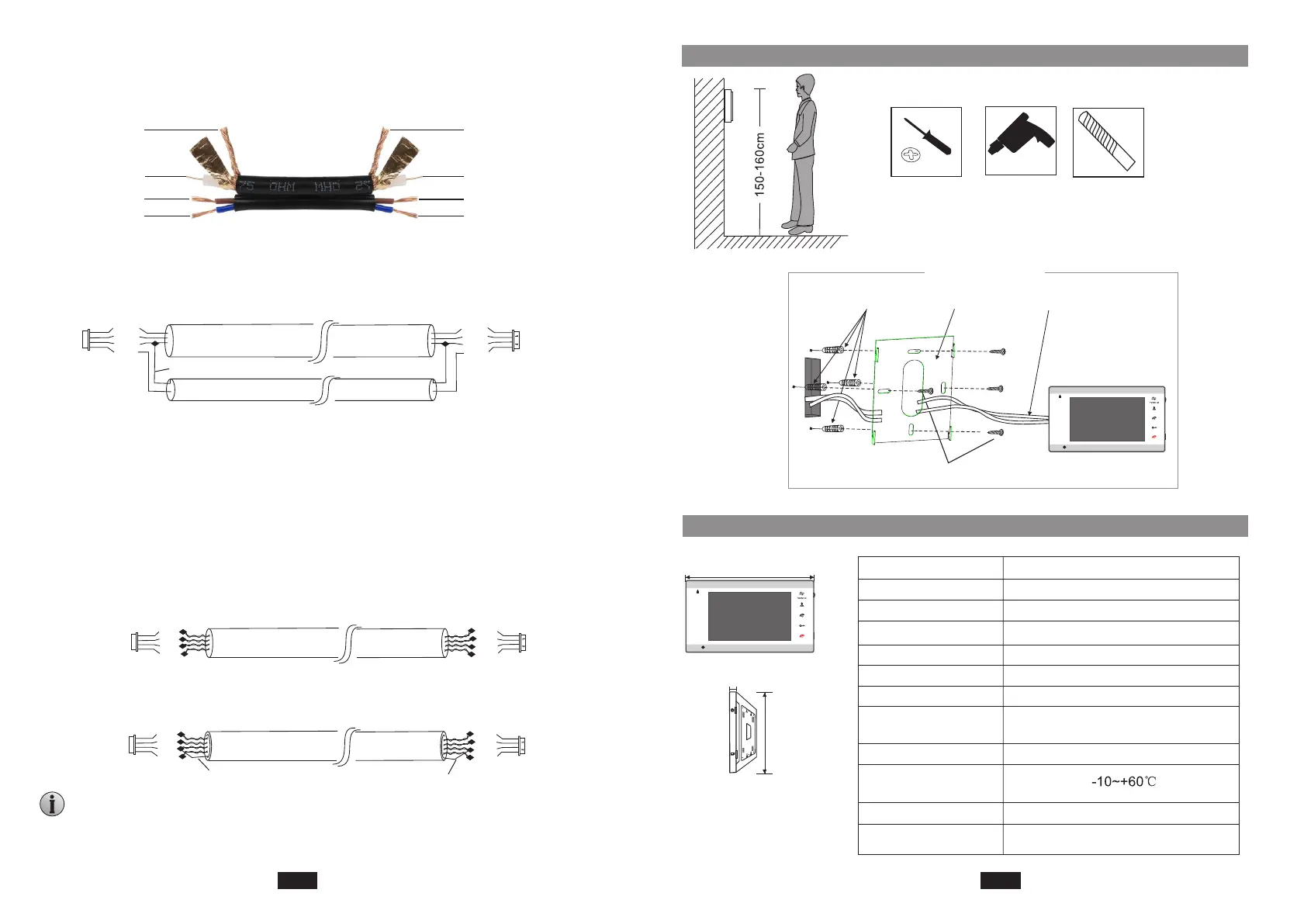

Installer le moniteur intérieur
Spécification
Affichage
Résolution
LCD TFT 7 pouces
1024(H)X600(V)
Durée de la conversation
État de veille
Source de courant
Température de
fonctionnement
Installation
Mode interphone
Statut de travail
420mA max.
Montage en surface
900mA max.
120 secondes
Système vidéo
Compatible PAL/NTSC
Communication semi-duplex
236*142*14mm
Dimensions
Mémoire
supplémentaire
Prise en charge d'une carte TF
supplémentaire (256 Go max.)
Alimentation à découpage externe DC12V
Vous aurez besoin de
Vis murales
Câble de connexion
Chevilles à vis
Support
Moniteur intérieur IP
Montage en surface
Monitoring
Unlock
Talk
Hang up
1
2
Monitoring
Unlock
Talk
Hang up
1
2
236mm
TF
142mm
14mm
FR- 21
FR- 22
AUDIO
VIDEO
GND
DC12V
AUDIO
VIDEO
GND
DC12V
Câble non blindé à 3 conducteurs
Câble de vidéo 75-3
Blindé
Câble de câblage non blindé à 3 conducteurs + câble de câblage vidéo 75-3:
Reliez le blindage du câble vidéo 75-3 au GND du câble non blindé à 3 conducteurs.
4.
Câble réseau non blindé:
DC12V
AUDIO
VIDEO
GND
DC12V
AUDIO
GND
VIDEO
Câble réseau blindé:
Connectez le blindage du câble réseau avec le GND.
Blindé
DC12V
AUDIO
GND
VIDEO
DC12V
AUDIO
GND
VIDEO
Blindé
2
Câble de câblage coaxial blindé 75-4+2*0.5mm :
Connectez le câble de câblage blindé à GND, connectez le câble de câblage coaxial à Vidéo,
connectez les deux autres câbles de câblage à Audio et VCC ;
Video
GND
VCC DC12V
Audio
Video
GND
VCC DC12V
Audio
Si l'utilisateur souhaite utiliser un câble réseau CAT5 ou CAT6, la distance effective entre
la sonnette extérieure et le moniteur intérieur le plus éloigné sera limitée. Pour un câble
réseau non blindé, la distance peut atteindre 20 m. Pour le câble réseau blindé, la
distance peut atteindre 40 m. Le câble réseau CAT5 ou CAT6 n'est donc
pas recommandé.
Le câble réseau CAT5 ou CAT6 est constitué de 4 paires de paires torsadées (8 fils).
Dans ce cas, une paire de paires torsadées servira de câble.
Vert & Blanc + Vert, Marron & Blanc + Marron, Orange & Blanc + Orange, Bleu & Blanc + Bleu.
Lorsque la distance entre la sonnette extérieure et le moniteur intérieur est trop
éloignée, peut-être supérieure à 50 m ou 60 m, assurez-vous que la tension
d'entrée de la sonnette extérieure doit atteindre 11,7 V.
