6mm

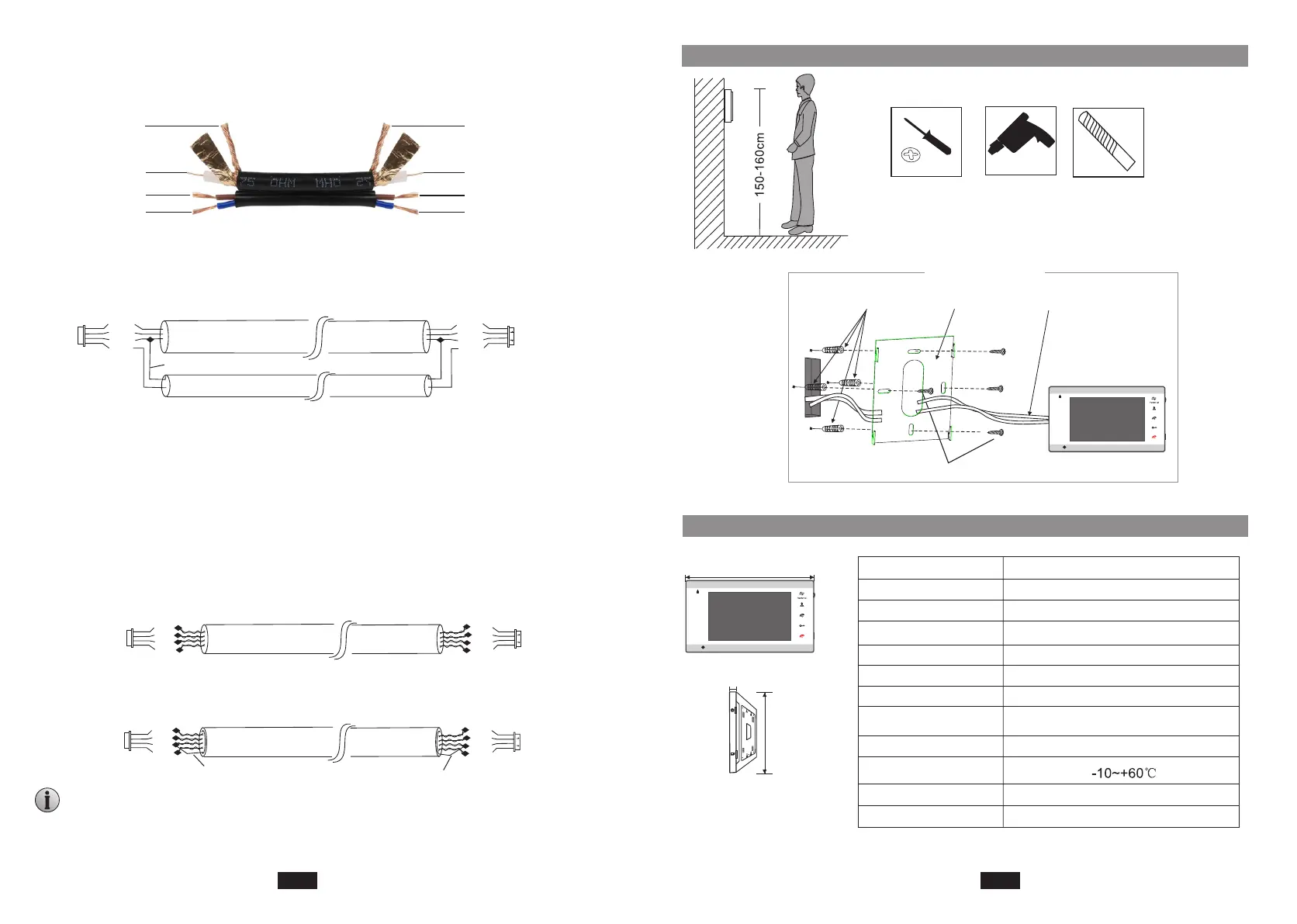

Installieren Sie den Innenmonitor
Spezifikation
Anzeige
Auflösung
7 Zoll TFT-LCD
1024(H)X600(V)
Gesprächsdauer
Standby-Status
Energieversorgung
Betriebs-Temperatur
Installation
Gegensprechmodus
Arbeits status
420mA max.
Aufputzmontage
900mA max.
120 Sekunden
Videosystem
PAL/NTSC-kompatibel
Semi-Duplex-Kommunikation
236*142*14mm
Maße
Zusatzspeicher
Unterstützt zusätzliche TF-Karte
(256 GB max.)
Externes Schaltnetzteil DC 12V
Du wirst brauchen
Wandschrauben
Verbindungskabel
Schraubanker
Halterung
IP-Innenmonitor
Aufputzmontage
Monitoring
Unlock
Talk
Hang up
1
2
Monitoring
Unlock
Talk
Hang up
1
2
236mm
TF
142mm
14mm
DE- 39
DE- 40
AUDIO
VIDEO
GND
DC12V
AUDIO
VIDEO
GND
DC12V
3-adriges ungeschirmtes Kabel
75-3 Videoverdrahtungskabel
Geschirmtes
3-adriges ungeschirmtes Kabel + 75-3 Videokabel:
Verbinden Sie die Abschirmung des 75-3-Videokabels mit der Masse des ungeschirmten
3-adrigen Kabels.
Ungeschirmtes Netzwerkkabel:
DC12V
AUDIO
VIDEO
GND
DC12V
AUDIO
GND
VIDEO
Geschirmtes
DC12V
AUDIO
GND
VIDEO
DC12V
AUDIO
GND
VIDEO
Geschirmtes
2
75-4+2*0.5mm abgeschirmtes Koaxialkabel:
Verbinden Sie das abgeschirmte Kabel mit GND, Verbinden Sie das Koaxialkabel mit Video,
Verbinden Sie die anderen beiden Kabel mit Audio und VCC;
Video
GND
VCC DC12V
Audio
Video
GND
VCC DC12V
Audio
4. Wenn der Benutzer ein CAT5- oder CAT6-Netzwerkkabel verwenden möchte, ist der
effektive Abstand zwischen der Außenkamera und dem am weitesten entfernten
Innenmonitor begrenzt. Bei ungeschirmten Netzwerkkabeln beträgt die Entfernung bis
zu 20 m. Bei abgeschirmten Netzwerkkabeln beträgt die Entfernung bis zu 40 m. Ein
CAT5- oder CAT6-Netzwerkkabel wird daher nicht empfohlen.
CAT5- oder CAT6-Netzwerkkabel bestehen aus 4 Twisted Pair-Kabeln (8 Adern). Ein
Twisted Pair-Kabel wird als ein Kabel verwendet.
Grün & Weiß + Grün, Braun & Weiß + Braun, Orange & Weiß + Orange, Blau & Weiß + Blau.
Geschirmtes Netzwerkkabel:
Verbinden Sie den Schirm des Netzwerkkabels mit dem GND.
Wenn die Entfernung von der Außentürklingel zum Innenmonitor zu groß ist,
möglicherweise über 50 m oder 60 m, stellen Sie bitte sicher, dass die
Eingangsspannung der Außentürklingel 11,7 V erreichen muss.
