48.14mm
128.14mm
32.1mm
Installation pour sonnette extérieure
Remarque sur la connexion de la serrure
Caméra CMOS 1/3 pouce
o
115 (H.)
o
IR LEDs(120 )
o o
-20 C~+60 C
Montage en surface / Montage en angle
300mA max.
Fourni à partir du moniteur intérieur
IR-CUT
Caméra
Angle de vue
Définition
LED pour la nuit
Jour / Nuit
Consommation d'énergie
Fournisseur d'énergie
Temp. de fonctionnement
1080P(1920*1080)/720P(1280*720)/CVBS

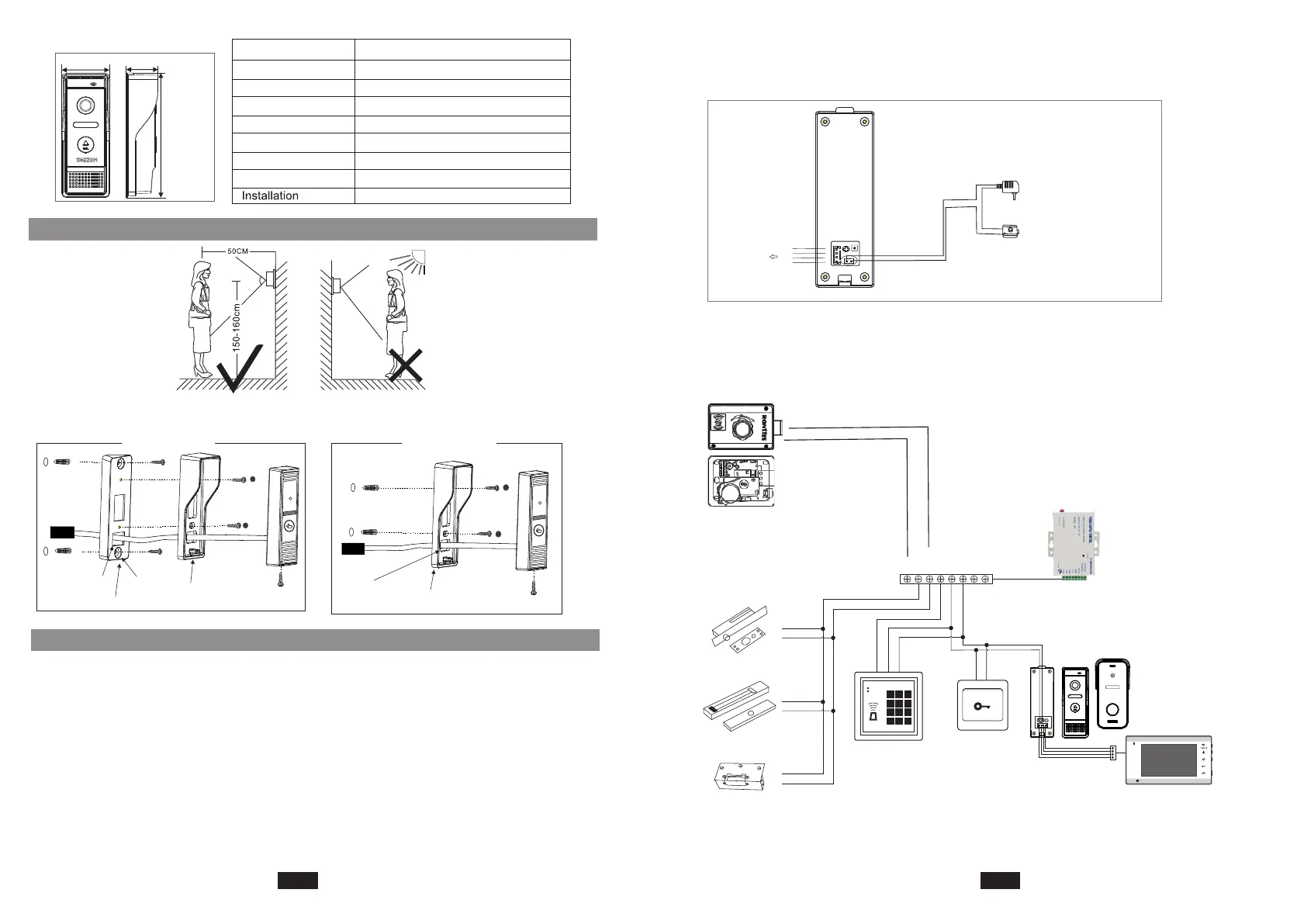

Vous avez deux options pour installer une caméra extérieure: Montage en angle et Montage en surface
Montage en angle
Montage en surface
Trappe
Trou
Support d'angle
Couvercle étanche
Trappe
Couvercle étanche
5
La serrure électrique divise généralement la serrure NC et la serrure NO, leur câblage est différent.
La serrure NC doit fonctionner avec la commande d'alimentation supplémentaire.
Remarque:
1. La sonnette ou le moniteur ne fourniront pas le pouvoir à la serrure.
2. La sonnette peut supporter les serrures moins que 30V.
3. L'alimentation de la serrure de porte dépend de la serrure de la porte. Si la serrure est de 12V,
l'alimentation correspondante est de 12V, etc.
4. Assurez-vous donc que la tension d'entrée du moniteur sur la sonnette extérieure doit atteindre
11,7V lors du déverrouillage.
Serrure NO: Toujours fermé en cas de mise sous tension ou hors tension, ne s'ouvre
que lorsque vous appuyez sur le bouton de déverrouillage.
Serrure NC: Toujours ouvert quand éteint. Fermé à la mise sous tension et ouvert
après avoir appuyé sur le déverrouillage.
Serrure électrique à mortaise
Serrure magnétique
Contrôle de l'alimentation
Moniteur
Serrure de cathode
NO
Contrôleur d'accès
EXIT
1 2 3
4 5 6
7 8 9
*
0 #
DOOR
EXIT
Sonnette
Câble à 4 broches
NC
COM
12V
GND
PUSH
CONTROL+
CONTROL-
Monitoring
Unlock
Talk
Hang up
1
2
Serrure NO
Serrure électronique
Serrure NC
FR- 29
FR- 30
115
1
2
3
4
Power(DC12V)
Audio
GND
Video
5 6
b
Vers le moniteur
intérieur
Alimentation CA / CC
pour la serrure
(non inclus)
Serrure électronique
(non incluse)
Méthode 1 : Connexion de la serrure NO sans contrôle d'alimentation
(uniquement pour la serrure NO)
Méthode 2: Connexion de la serrure NO & NC avec contrôle de l'alimentation
