48.14mm
128.14mm
32.1mm

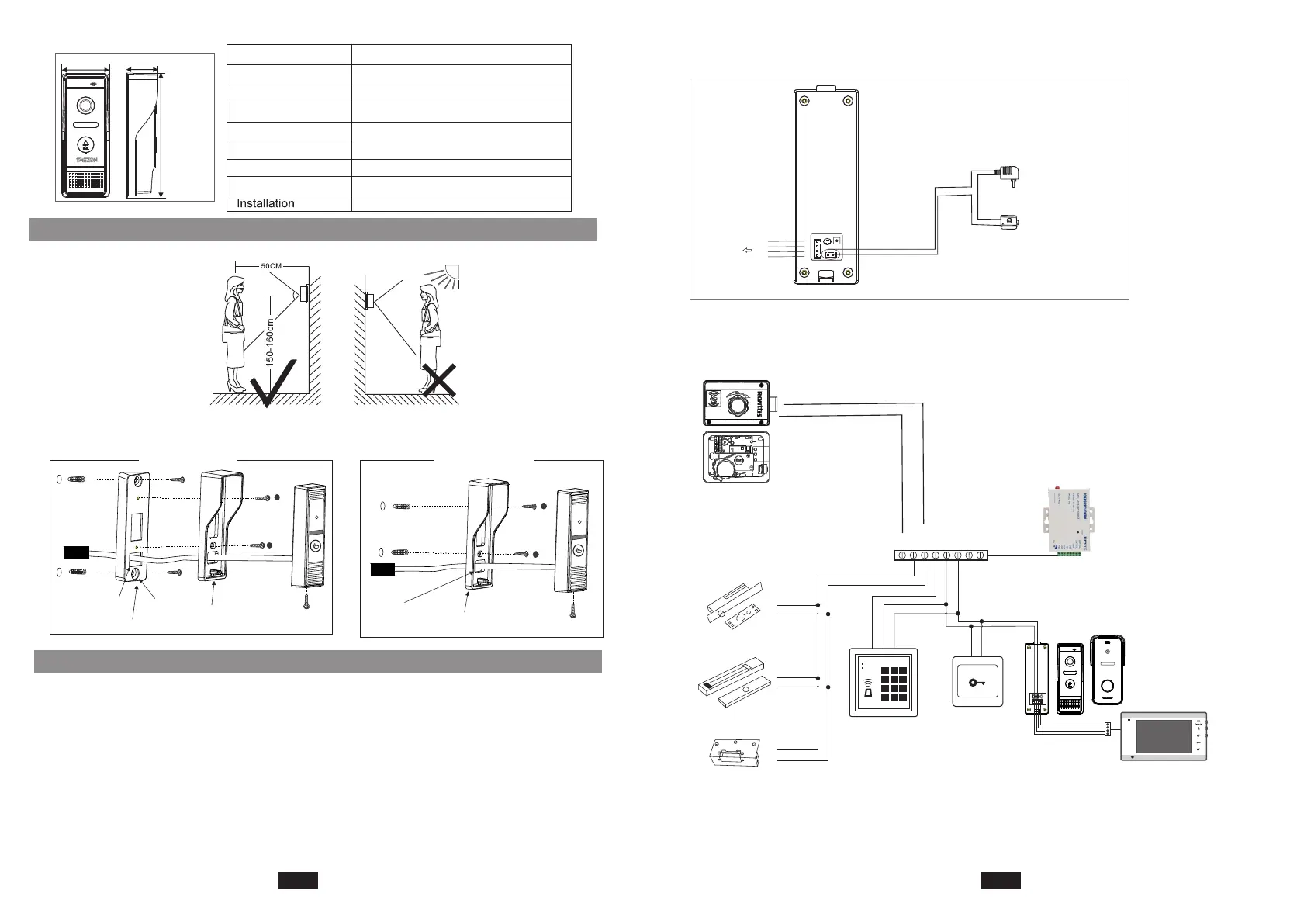

Installation für Außentürklingel
Hinweis zum Anschluss des Türschlosses
1080P(1920*1080)/720P(1280*720)/CVBS
1/3 Zoll CMOS-Kamera
o
115 (H.)
o
IR LEDs(120 )
o o
-20 C~+60 C
Oberflächenmontage / Winkelmontage
Definition
300mA max.
Lieferung vom Innenmonitor
IR-CUT
Kamera
Blickwinkel
LEDs für die Nacht
Tag / Nacht
Energieverbrauch
Stromanbieter
Betriebs-Temperatur
Sie haben zwei möglichkeiten, um eine außenkamera zu installieren:
Winkelmontage und Oberflächenmontage
Winkelmontage
Oberflächenmontage
Luke
Loch
Winkelträger
Luke
Wasserdichte abdeckung
Wasserdichte abdeckung
1
2
3
4
Power(DC12V)
Audio
GND
Video
5 6
b
Zum
Innenmonitor
AC / DC-Stromversorgung
für das Türschloss
(nicht enthalten)
Elektronisches
Türschloss
(nicht enthalten)
Die elektrischen Schlösser sind in der Regel in NC-Schloss und NO-Schloss unterteilt,
ihre Verkabelung ist unterschiedlich, Das NC-Schloss muss mit der zusätzlichen
Stromversorgungssteuerung zusammenarbeiten.
Hinweis:
1. Die Türklingel oder der Monitor versorgen das Türschloss nicht mit Strom.
2. Die Türklingel kann Türschlösser innerhalb von 30V unterstützen.
3. Die Stromversorgung des Türschlosses hängt vom Türschloss ab. Wenn das Türschloss
12 V beträgt, beträgt die entsprechende Stromversorgung 12 V usw.
4. Stellen Sie sicher, dass die Eingangsspannung vom Monitor zur Türklingel beim Entriegeln
11,7 V erreichen muss.
Schloss NO: Beim Ein- oder Ausschalten immer geschlossen, nur beim Entriegeln öffnen.
Schloss NC: Beim Ausschalten immer offen. Geschlossen beim Einschalten und
geöffnet nach Drücken der Entriegelungstaste.
Elektrisches Einsteckschloss
Magnetschloss
Steuerung der
Stromversorgung
Monitor
Kathodenschloss
NO
Zugriffssteuerung
EXIT
1 2 3
4 5 6
7 8 9
*
0 #
DOOR
EXIT
Türklingel
4-poliges Kabel
NC
COM
12V
GND
PUSH
CONTROL+
CONTROL-
Monitoring
Unlock
Talk
Hang up
1
2
Schloss NO
Elektronisches Schloss
Schloss NC
DE- 47 DE- 48
115
Methode 1: NO-Schloss-Verbindung ohne Stromversorgungssteuerung (nur für NO-Schloss)
Methode 2: Anschluss mit Stromversorgungssteuerung für NO-Türschloss und
NC-Türschloss
