6mm

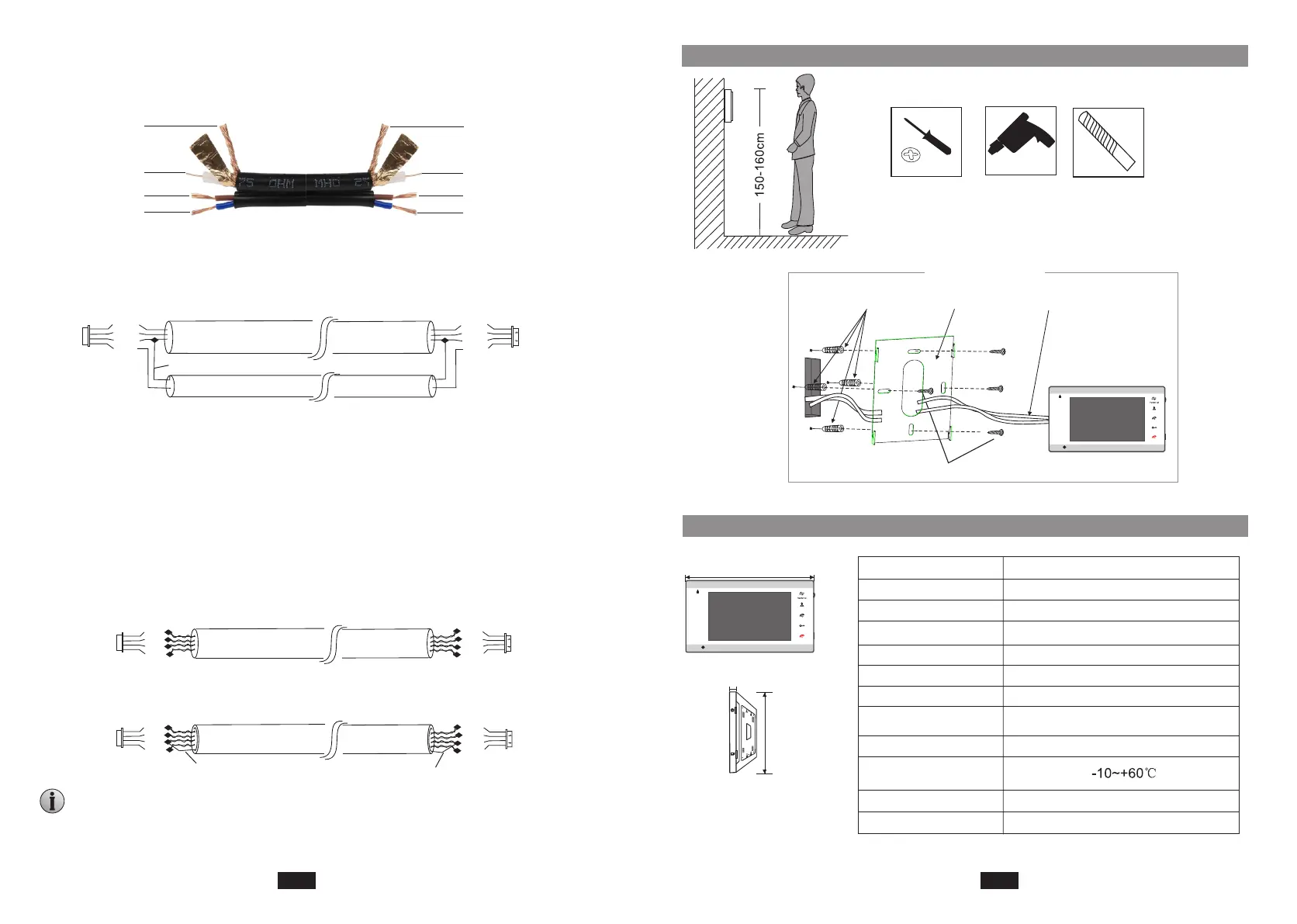

Installa il monitor interno
Specifiche
Schermo
Risoluzione
LCD TFT da 7 pollici
1024(H)X600(V)
Durata della conversazione
Stato di attesa
Alimentazione elettrica
Temperatura di
funzionamento
Installazione
Modalità interfono
Stato di lavoro
420 mA massimo
Montaggio superficiale
900 mA massimo
120 secondi
Sistema video
Compatibile PAL/NTSC
Comunicazione semi-duplex
236*142*14mm
Dimensioni
Memoria aggiuntiva
Supporta una scheda TF aggiuntiva
(256 GB max.)
Alimentatore switching esterno DC 12V
Avrai bisogno
Viti da parete
Cavo di collegamento
Ancoraggi a vite
Staffa
Monitor da interno IP
Montaggio superficiale
Monitoring
Unlock
Talk
Hang up
1
2
Monitoring
Unlock
Talk
Hang up
1
2
236mm
TF
142mm
14mm
IT- 57
IT- 58
AUDIO
VIDEO
GND
DC12V
AUDIO
VIDEO
GND
DC12V
Cavo non schermato a 3 conduttori
Cavo video 75-3
Schermato
2
Cavo di cablaggio coassiale schermato 75-4+2*0,5mm :
Collegare il cavo di cablaggio schermato a GND, collegare il cavo di cablaggio
coassiale a Video, collegare gli altri due cavi ad Audio e VCC;
Video
GND
VCC DC12V
Audio
Video
GND
VCC DC12V
Audio
Cavo di cablaggio non schermato a 3 conduttori + cavo di cablaggio video 75-3:
Collegare la schermatura del cavo di cablaggio video 75-3 con il GND del cavo di
cablaggio non schermato a 3 conduttori.
4.
Se l'utente desidera utilizzare il cavo di rete CAT5 o CAT6, la distanza effettiva dal campanello
esterno al monitor interno più lontano sarà limitata. Per i cavi di rete non schermati, la distanza
sarà fino a 20 m. Per i cavi di rete schermati, la distanza sarà fino a 40 m. Pertanto il cavo di
rete CAT5 o CAT6 non è raccomandato.
Il cavo di rete CAT5 o CAT6 è composto da 4 coppie di coppie intrecciate (8 fili), una
coppia di coppie intrecciate verrà utilizzata come un unico cavo.
Verde & Bianco + Verde, Marrone & Bianco + Marrone, Arancione & Bianco + Arancione,
Blu & Bianco + Blu.
Cavo di rete non schermato:
DC12V
AUDIO
VIDEO
GND
DC12V
AUDIO
GND
VIDEO
Cavo di rete schermato:
Collegare la schermatura del cavo di rete con GND.
Schermato
DC12V
AUDIO
GND
VIDEO
DC12V
AUDIO
GND
VIDEO
Schermato
Quando la distanza dal campanello esterno al monitor interno è eccessiva, forse
superiore a 50 m o 60 m, assicurarsi che la tensione di ingresso al campanello
esterno debba raggiungere 11,7 V.
