48.14mm
128.14mm
32.1mm

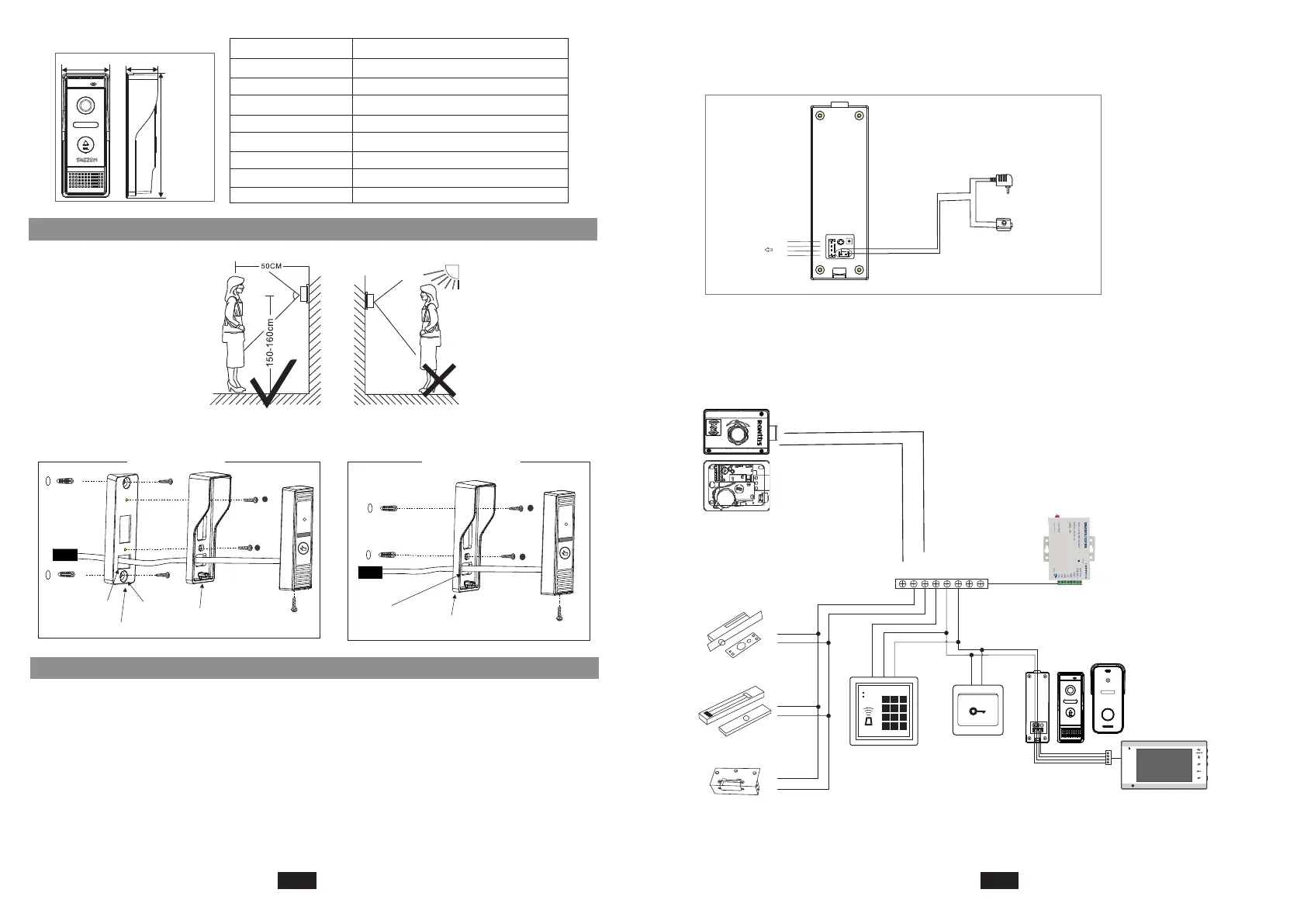

Installazione per campanello da esterno
Nota sulla connessione della serratura
1080P(1920*1080)/720P(1280*720)/CVBS
Fotocamera CMOS da 1/3 di pollice
o
115 (H.)
o
IR LEDs(120 )
o o
-20 C~+60 C
Montaggio superficiale / Montaggio ad angolo
300mA max.
Fornito da monitor interno
IR-CUT
Telecamera
Installazione
Angolo di visione
Definizione
LED per la notte
Giorno / Notte
Consumo di energia
Alimentatore
Temp. di funzionamento
Sono disponibili due opzioni per installare la videocamera esterna:
montaggio angolare e montaggio superficiale
Montaggio angolare
Montaggio superficiale
Schiudere
Buco
Schiudere
Copertura impermeabile
Copertura impermeabile
Staffa angolare
Serratura elettronica
(non inclusa)
1
2
3
4
Power(DC12V)
Audio
GND
Video
5 6
b
Al monitor
interno
Alimentazione AC / DC
per la serratura
(non incluso)
Le elettroserrature sono generalmente divise in serratura NC e serratura NO, il loro cablaggio è
diverso, la serratura NC deve funzionare con il controllo dell'alimentazione supplementare.
Nota:
1. Il campanello o il monitor non forniscono l'alimentazione alla serratura.
2. Il campanello può supportare serrature entro 30V.
3. L'alimentazione della serratura dipende dalla sua serratura, se la serratura è 12V,
l'alimentazione corrispondente è 12V, ecc.
4. Assicurarsi che la tensione di ingresso dal monitor al campanello deve raggiungere 11,7 V quando
si sblocca.
Serratura NO: Sempre chiuso quando si spegne o si spegne, aperto solo quando si preme lo sblocco.
Serratura NC: Sempre aperto quando spento. Chiuso quando si accende e si apre dopo
premere sbloccare.
Serratura elettrica da infilare
Serratura magnetica
Controllo dell'alimentazione
Monitor
Serratura catodica
NO
Controller di accesso
EXIT
1 2 3
4 5 6
7 8 9
*
0 #
DOOR
EXIT
Campanello
Cavo a 4 pin
NC
COM
12V
GND
PUSH
CONTROL+
CONTROL-
Monitoring
Unlock
Talk
Hang up
1
2
Serratura NO
Serratura elettronica
Serratura NC
IT- 65
IT- 66
115
Metodo 1: Collegamento senza controllo dell'alimentazione per serratura NO
(solo per serratura NO)
Metodo 2: Collegamento con controllo dell'alimentazione per serratura NO
e serratura NC
