48.14mm
128.14mm
32.1mm

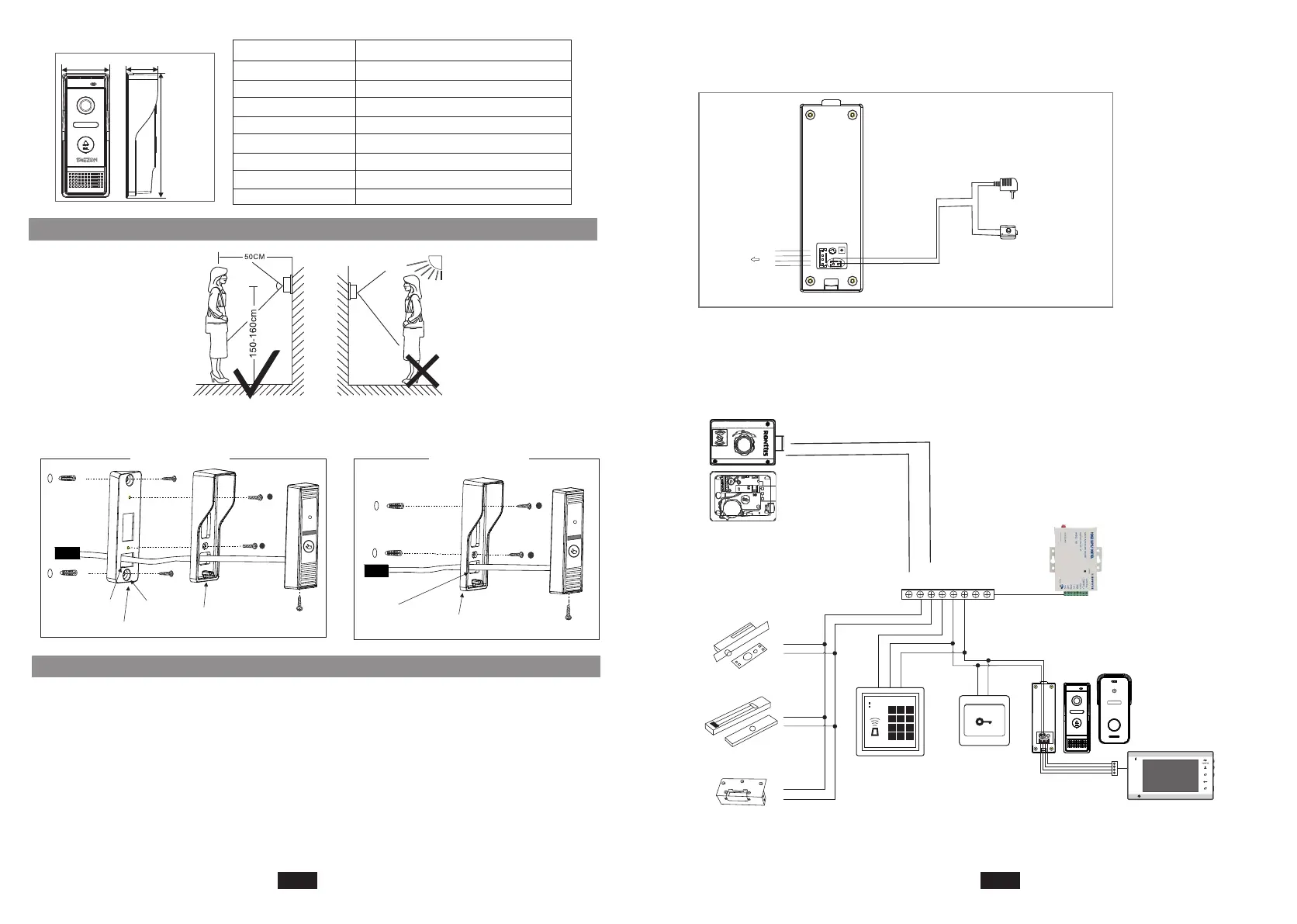

Instalación para timbre exterior
Nota sobre la conexión de la cerradura
1080P(1920*1080)/720P(1280*720)/CVBS
Cámara CMOS de 1/3 pulgada
o
115 (H.)
o
IR LEDs(120 )
o o
-20 C~+60 C
Montaje en superficie / Montaje en ángulo
Definición
300mA max.
Suministrado desde un monitor interior
Día / Noche
IR-CUT
Cámara
Ángulo de visión
LED para la noche
El consumo de energía
Proveedor de energía
Temp. de operacion
Instalación
Usted tiene dos opciones para instalar una cámara para exteriores:
montaje en ángulo y montaje en superficie
Montaje en ángulo
Montaje en superficie
Escotilla
Escotilla
Agujero
Soporte de ángulo
Cubierta impermeable
Cubierta impermeable
Las cerraduras eléctricas generalmente se dividen en cerradura NC y cerradura NO, su cableado es
diferente, la cerradura NC debe funcionar con el control adicional de la fuente de alimentación.
Nota:
1. El timbre o el monitor no proporcionarán la energía para la cerradura.
2. El timbre puede soportar cerraduras dentro de 30V.
3. La fuente de alimentación de la cerradura depende de su cerradura, si la cerradura
es de 12 V, la fuente de alimentación correspondiente es de 12 V, etc.
4. Asegúrese de que el voltaje de entrada del monitor al timbre debe alcanzar los 11,7 V al desbloquear.
Cerradura NO: Siempre cerrado cuando se enciende o apaga, solo se abre cuando
se presiona desbloquear.
Cerradura NC: Siempre abierto cuando está apagado. Cerrado cuando está encendido
y abierto después de presionar desbloqueo.
Cerradura de embutir eléctrica
Cerradura magnética
Control de suministro
de energía
Monitor
Cerradura de cátodo
NO
Controlador de acceso
EXIT
1 2 3
4 5 6
7 8 9
*
0 #
DOOR
EXIT
Timbre
Cable de 4 pines
NC
COM
12V
GND
PUSH
CONTROL+
CONTROL-
Monitoring
Unlock
Talk
Hang up
1
2
Cerradura NO
Cerradura electronica
Cerradura NC
ES- 83 ES-84
115
Cerradura electronica
(no incluido)
1
2
3
4
Power(DC12V)
Audio
GND
Video
5 6
b
Fuente de alimentación
AC / DC para la cerradura
(no incluido)
Al monitor
interior
Método 2: Conexión con control de potencia para Cerradura NO y Cerradura NC
