パイプPipe

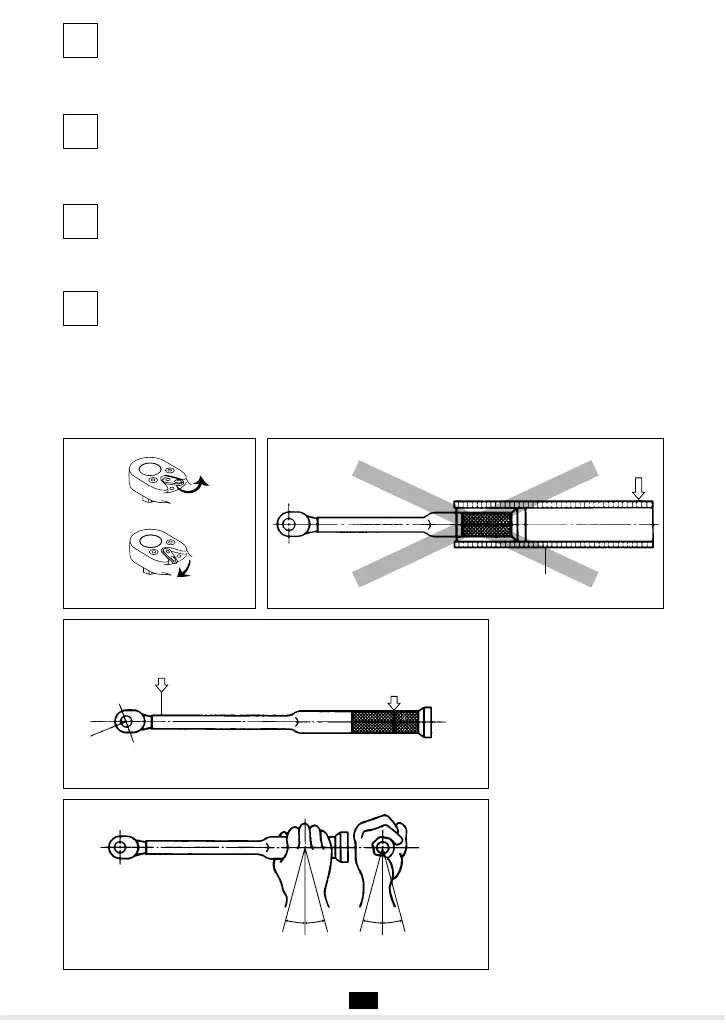

図2
Fig.2
定期点検を必ず受ける。
トルクレンチは定期点検が必要です。
12
Perform regular inspections for
function and accuracy.
Periodical inspections are essential to
insure the torque wrench is in optimal
condition thus preventing injury.
力の方向
力の方向はトルクレンチに直角に（許容
±15°）（図4）
上下左右とも±15°以内にする。
13
Loading direction.
The loading direction must be a right
angles to the torque wrench (tolerance:
±15°) (Fig.4). This tolerance applies to
both horizontal and vertical deviation.
使用後は、ゴミ・ホコリ・ドロ・油・水
分等の汚れを取り除いて保管する。
汚れがついたまま保管すると、作動不良、
精度不良の原因となります。
14
Remove any dirt such as dust, mud,
oil and water, etc. after each use and
before storing torque wrench.
長期間使用しないときは、最低目盛りに
セットし、防錆油を塗布し、乾燥した場
所に保管する。
保管方法が悪いと、精度劣化や耐久性の
低下が早まります。
15
When storing the torque wrench for a
long time, apply rustproof oil, and
keep in a dry place.
If improperly stored, the accuracy and
durability will decrease rapidly.
Store the wrench with torque graduation
set to the lowest setting.
ONLY EffectiveLgthLine
有効長線
図3
Fig.3
15°以内 15°以内
Lessthan15°
図4
Fig.4
右ねじを締付ける場合、ラチェット切換えレバ位置
Positionofratchetleverforclockwisetightening
右ねじを緩める場合、ラチェット切換えレバ位置
Positionofratchetleverforloosong.
図1
Fig.1
