Využití digitálního vstupu
280
CS
nízkým napětí (poklesu vstupního napětí)
dochází při 2,1 V. Hystereze 0,7 V má zabránit
rychlému přepínání.
Interferenční napětí na vstupu IN 1 musí zůstat
pod hodnotou 2 V. Proto je nutné, aby vstupní
drát připojovacího kabelu nezůstal nepřipojen.
Pokud se vstup IN 1 nevyužívá, vstupní drát je
nutné připojit k uzemnění (GND). Aby bylo
možné spínač použít, musí být navržen jako
přepínač pro přepínání vstupu IN 1 mezi
kladnými a záporným (uzemněním GND)
napětím elektrického systému vozidla (+9 ...
30 V).
Není-li k dispozici přepínač, elektrická zátěž
(např. indikátor světla, rezistor) mezi vstupem
IN 1 a uzemněním (GND) nebo vstupem IN 1 a
napětím vozidla (+9 ... 30 V) může nabízet jiné
úrovně.
Při použití induktivních zátěží je nutné se zátěží
použít volnou diodu. Další informace a
příklady naleznete na webové stránce http://
business.tomtom.com/in1

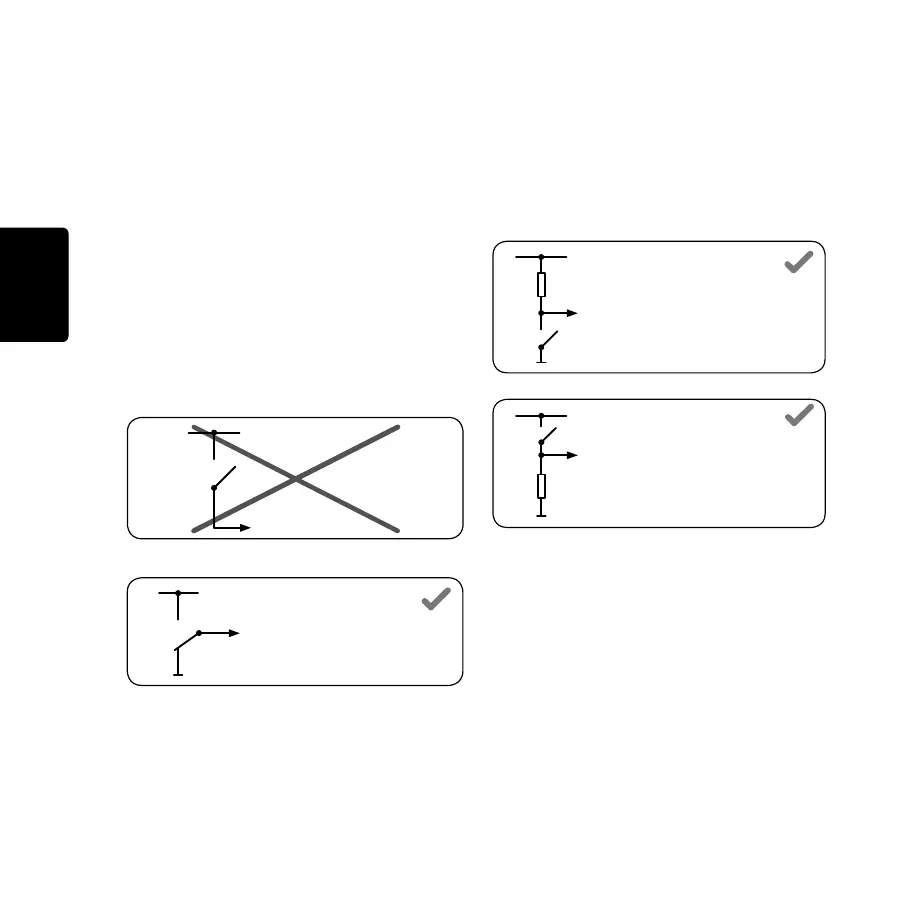

IN 1
(LINK 300/310)
+9-30 V
IN 1
(LINK 300/310)
+9-30 V
GND
Zatěžovací odpor ≤ 10 KOhm
IN 1
(LINK 300/310)
+9-30 V
GND
Zatěžovací odpor ≤ 10 KOhm
IN 1
(LINK 300/310)
+9-30 V
GND
