Aansluiten op de voeding
90
NL
Aansluiten op
de voeding
Sluit de LINK 300/310 aan op de
standaardvoeding in het voertuig (12/24 V).
Gebruik geen transformator. De drie draden
GND (aarde), IGN (ontsteking) en PWR+
(voedingsspanning) moeten zijn aangesloten.
1. Sluit de GND-draad (aarde/bruin) aan op de
aarde (klem 31).
2. Sluit de PWR+ -draad (rood) en de IGN-
draad (zwart) beide aan op een 2 A-
zekering (Technische gegevens op
pagina105).
3. Sluit de gezekerde PWR+-draad (rood) aan
op de +-draad (klem 30).
4. Sluit daarna de IGN-draad (zwart) aan op de
contactsensordraad (klem 15).
5. De IN1-draad kan voor diverse doeleinden
worden gebruikt, bijvoorbeeld voor het
aansluiten van een digitale tachograaf, het
melden van stilstandtijden of het opnemen
van andere digitale gegevens. Zie Digitale
ingang gebruiken op pagina97 voor meer
informatie. Als je de ingang IN1 niet
gebruikt, sluit de IN1-draad (groen/blauw)
dan aan op de AARDE.

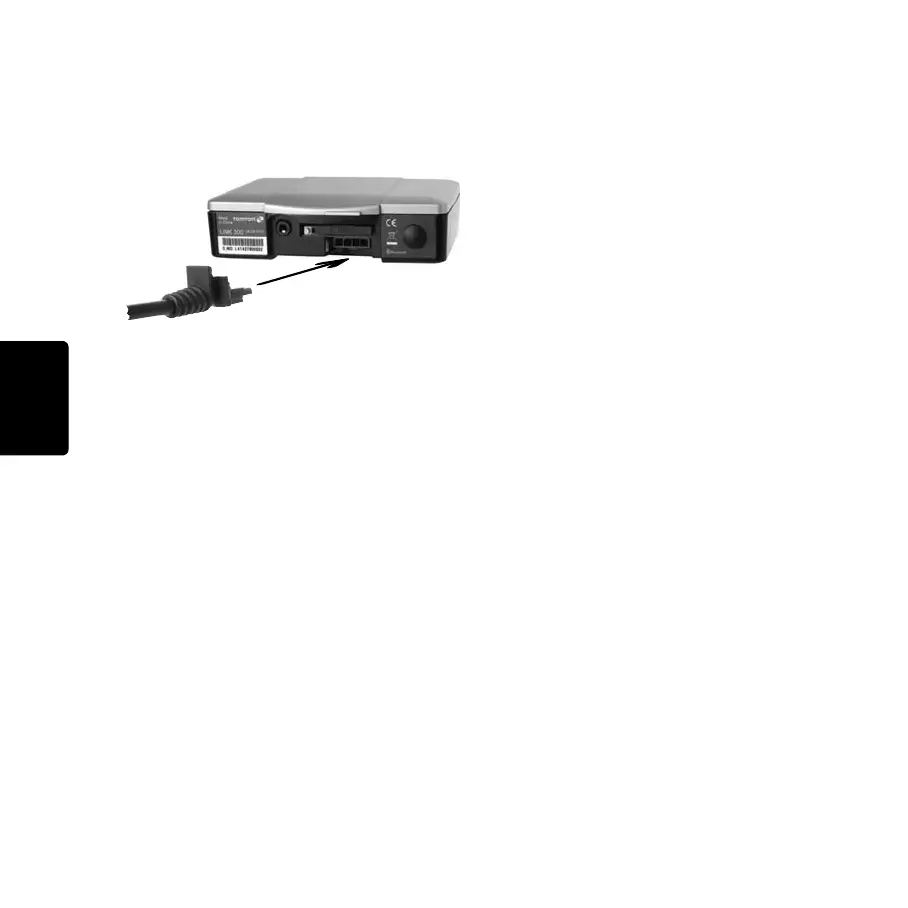

6. Steek de vierpolige plug in de
voedingskabel.
